Типове рішення: ЯВУ — ящик ввідно-обліковий 0,4 кВ

Опубліковано: 11.06.2026 · Автор: інженерний відділ LK Energy

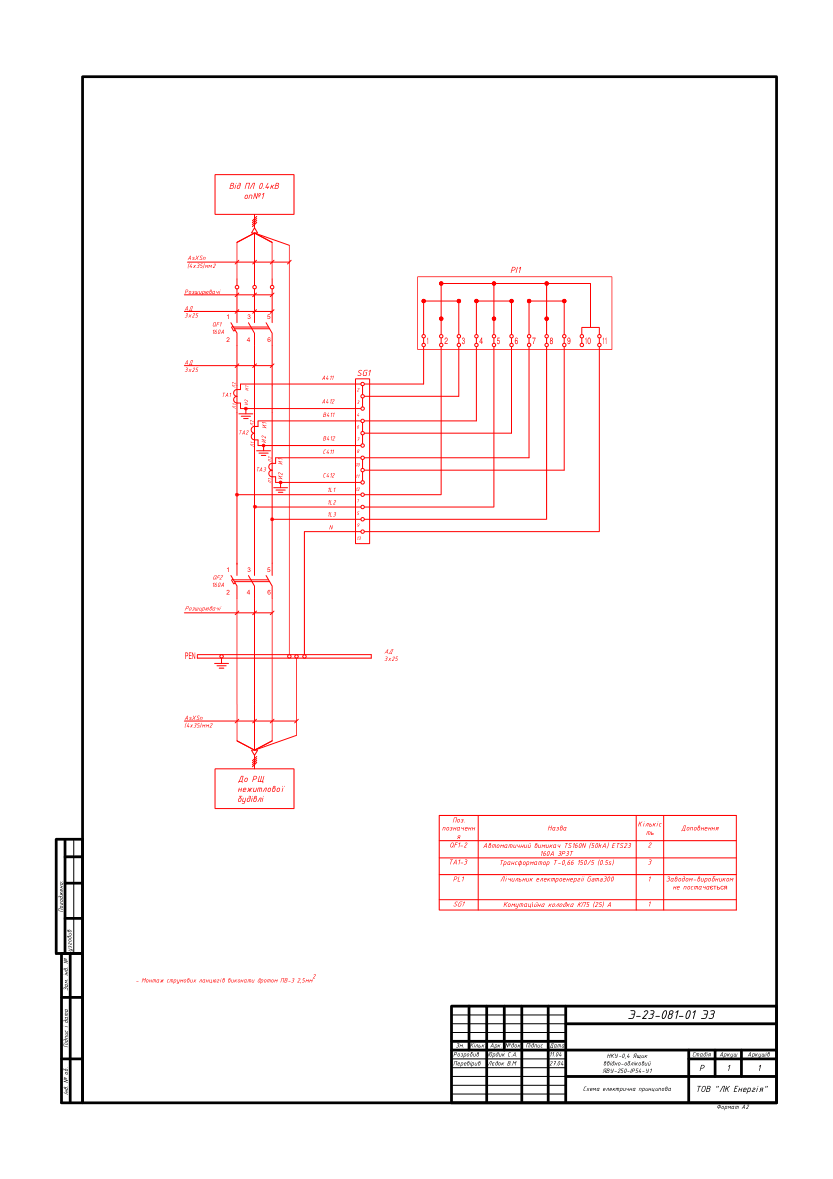

Дві перевірені принципові схеми ящика ввідно-облікового ЯВУ-250-IP54-У1 з реальних замовлень ЛК Енерджи Груп 2023 року: базове виконання з вводом від ПЛ-0,4 кВ і виконання з додатковим колом живлення пристрою MSL5.10. Кожен аркуш містить повний перелік елементів — автоматичні вимикачі, трансформатори струму, лічильник, комутаційну колодку. PDF — у вільному доступі нижче, вихідні файли схем (DWG) — після короткої реєстрації.

Що таке ЯВУ і де застосовують

ЯВУ — ящик ввідно-обліковий — низьковольтний комплектний пристрій (НКУ) 0,4 кВ, що поєднує в одній оболонці ввідний комутаційний апарат і вузол комерційного обліку електроенергії. У типовому виконанні ЯВУ приймає живлення від повітряної лінії 0,4 кВ, через ввідний автоматичний вимикач і трансформатори струму передає його на лічильник та відхідним автоматом видає на розподільчий щит будівлі споживача.

Виконання ЯВУ-250-IP54-У1 розраховане на зовнішню установку (У1) зі ступенем захисту оболонки IP54: ящик розміщують на межі балансової належності — біля опори ПЛ або на фасаді чи цоколі будівлі, де до вузла обліку потрібен доступ персоналу оператора мережі. Облік виконано лічильником трансформаторного увімкнення GAMA300 з комутаційною (випробувальною) колодкою КП5, яка дозволяє замінювати лічильник без знеструмлення споживача.

ЛК Енерджи Груп серійно виготовляє ящики ввідно-облікові ЯВУ з 2015 року; за паспортами замовлень 2021–2024 років — виконання на номінальні струми від 63 до 500 А, зокрема двосекційні (2ЯВУ-250).

Технічні параметри рішення

• Номінальна напруга головних кіл: 380 В, 50 Гц
• Виконання у комплекті: ЯВУ-250-IP54-У1 — зовнішня установка, оболонка IP54
• Габарити ЯВУ-250 (за паспортом): 1200×600×450 мм + цоколь 300 мм, маса до 100 кг
• Комутація у наведених схемах: 2 автоматичні вимикачі TS160N (50 кА) ETS23 160 А 3P3T (ввід + відходження); номінал апаратів — під замовлення
• Облік: лічильник GAMA300 трансформаторного увімкнення (за схемою заводом-виробником не постачається — встановлює оператор системи розподілу або власник за договором), трансформатори струму Т-0,66 150/5 або 200/5 (клас 0,5S), комутаційна колодка КП5

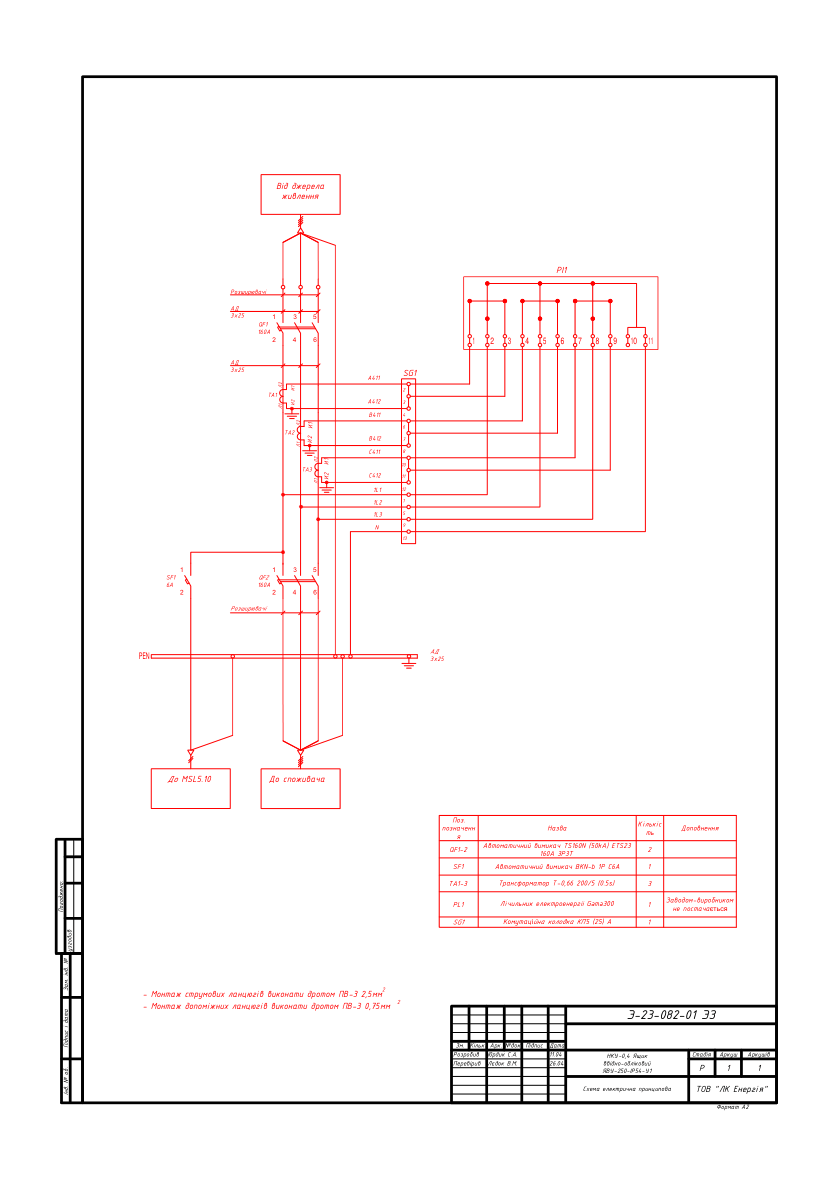

• Виконання з MSL5.10 — пристроєм збору даних (за замовленням): додатковий модульний автомат BKN-b 1P C6A та вивід живлення пристрою
• Ввід/вихід: провід АsXSn 4×35 мм² (від ПЛ-0,4 кВ та до РЩ будівлі); монтаж струмових кіл — ПВ-3 2,5 мм²
• Виготовлення за ГОСТ 22789-94; кліматичне виконання У, температура від −40 до +40 °С
• Стадія: Р; аркуші формату А2, мова — українська, розробка 2023 року
• Конкретне виконання (номінал, спосіб вводу, схема обліку) — за опитувальним листом

Склад комплекту і завантаження

Прев’ю

DWG після реєстрації

Вихідні файли схем (DWG, AutoCAD) надаємо безкоштовно після реєстрації; один із вихідників містить також схему УКМ 0,4 кВ. Для реєстрації потрібні ім’я, телефон і e-mail.

Часті питання

Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
