ЩО-90, ВРУ та вузли обліку 0,4 кВ

Розподільчий щит 0,4 кВ на панелях ЩО-90, ввідно-розподільчий пристрій (ВРУ/ВРП) чи вузол обліку — типові рішення для РУ-0,4 кВ підстанцій і будівель. Однолінійна схема щита і схема ВРУ/ВРП на 400 і 1600 А — з переліками елементів; для двотрансформаторної ЗТП — комплект на семи панелях ЩО-90 із секційною панеллю з АВР.

Що таке ЗТП? Це закрита трансформаторна підстанція (обладнання в будівлі або оболонці; ПУЕ:2026 п. 4.2.5); РУ-0,4 кВ у ній збирається на заводських панелях ЩО-90, а не з окремих щитів під замовлення. Окремо — ЯВУ (ящик ввідно-обліковий) з обліковими автоматичними вимикачами, шафа обліку електроенергії 0,4/10 кВ (вузол АСКОЕ) для комерційного обліку і УКМ — установки компенсації реактивної потужності 0,4 кВ, зокрема панель ЩО-90 з УКМ.

5 · Типові рішення групи

ЩО-90, ВРУ та облік 0,4 кВ

8 · Каталог схем

Каталог схем: комплекти креслень DWG

Комплекти креслень з архіву реальних замовлень ЛК, очищені від даних замовників; у комплекті — лише чинні редакції аркушів. Класифікація за текстом креслень — автоматична.

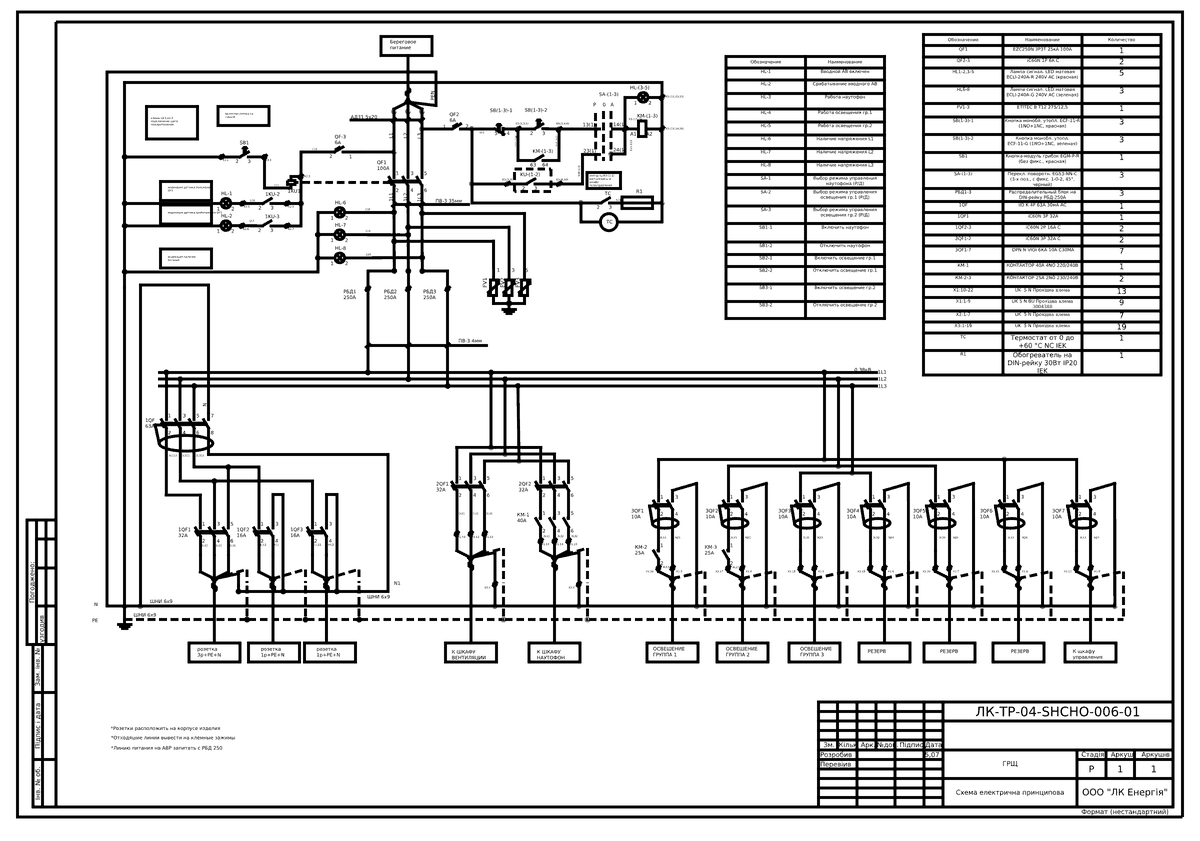

ГРЩ і щити керування вентиляцією 0,4 кВ: схеми електричні принципові

Шифр: ЛК-ТР-04-SHCHO-006
U: 0,4 кВ
DWG: 3 файли DWG — однолінійна схема ×3
Комірки: ГРЩ, щити керування вентиляцією

Отримати DWG →

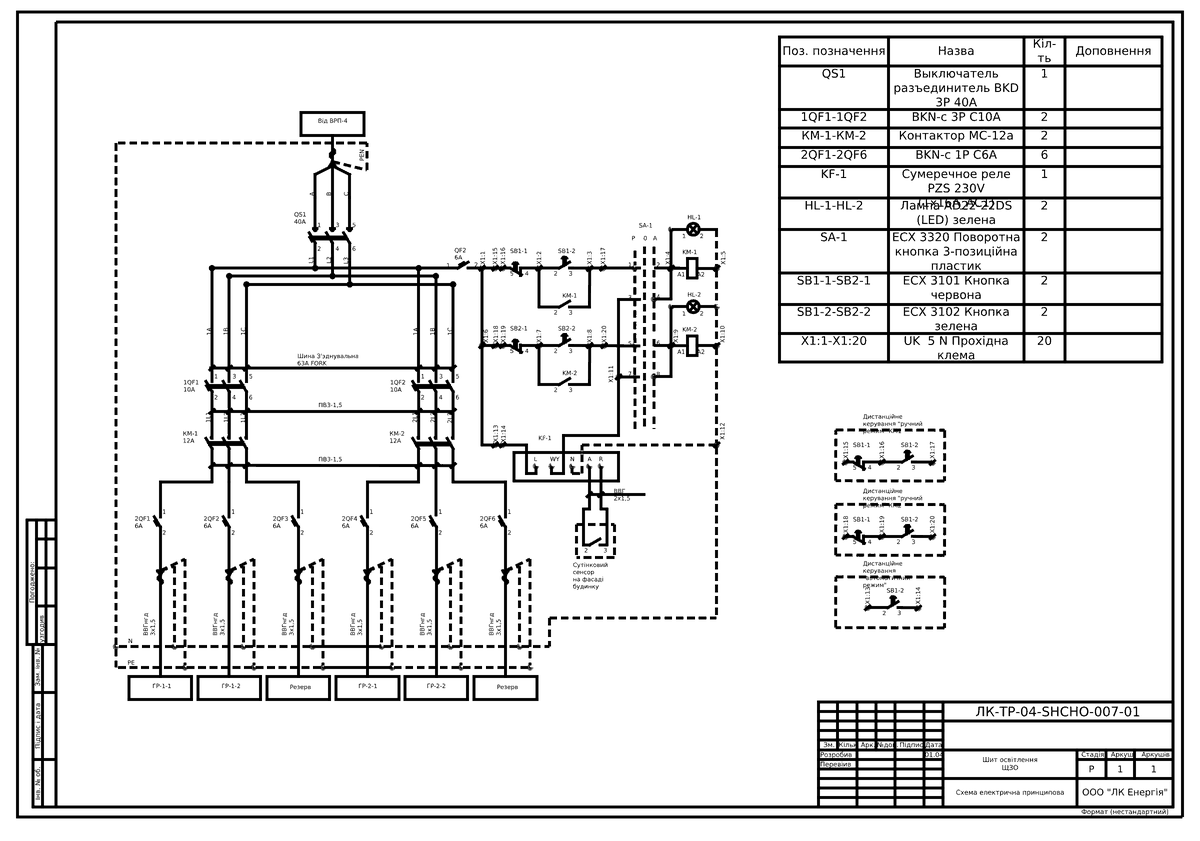

ВРП, АВР і щити освітлення та вентиляції 0,4 кВ: схеми електричні принципові

Шифр: ЛК-ТР-04-SHCHO-007
U: 0,4 кВ
DWG: 17 файлів DWG — однолінійна схема ×17
Комірки: ВРП, АВР, щити освітлення, керування вентиляцією і дефлекторами

Отримати DWG →

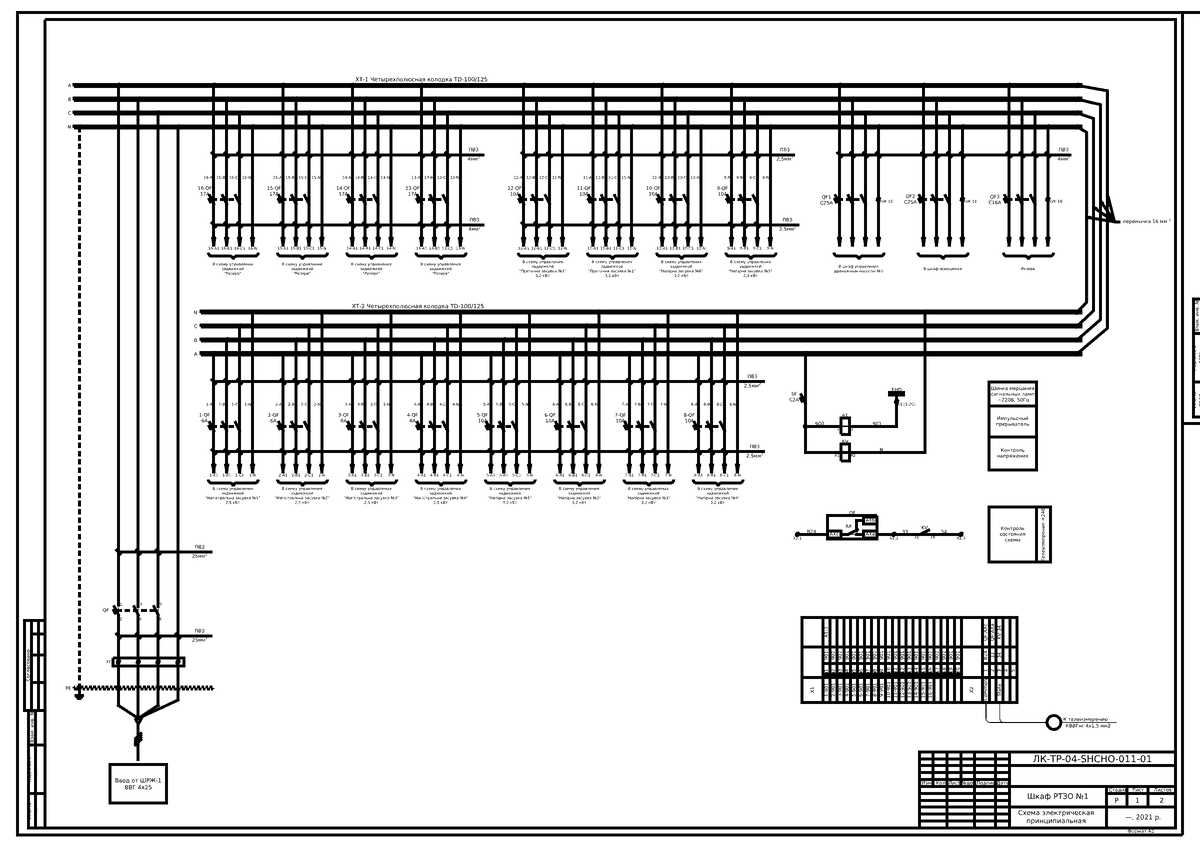

Шафи ШРЖ і ШУДН 0,4 кВ з АВР: схеми електричні принципові

Шифр: ЛК-ТР-04-SHCHO-011
U: 0,4 кВ
DWG: 2 файли DWG — інше ×2
Комірки: Шафи ШРЖ, ШУДН, АВР (0,4 кВ)

Отримати DWG →

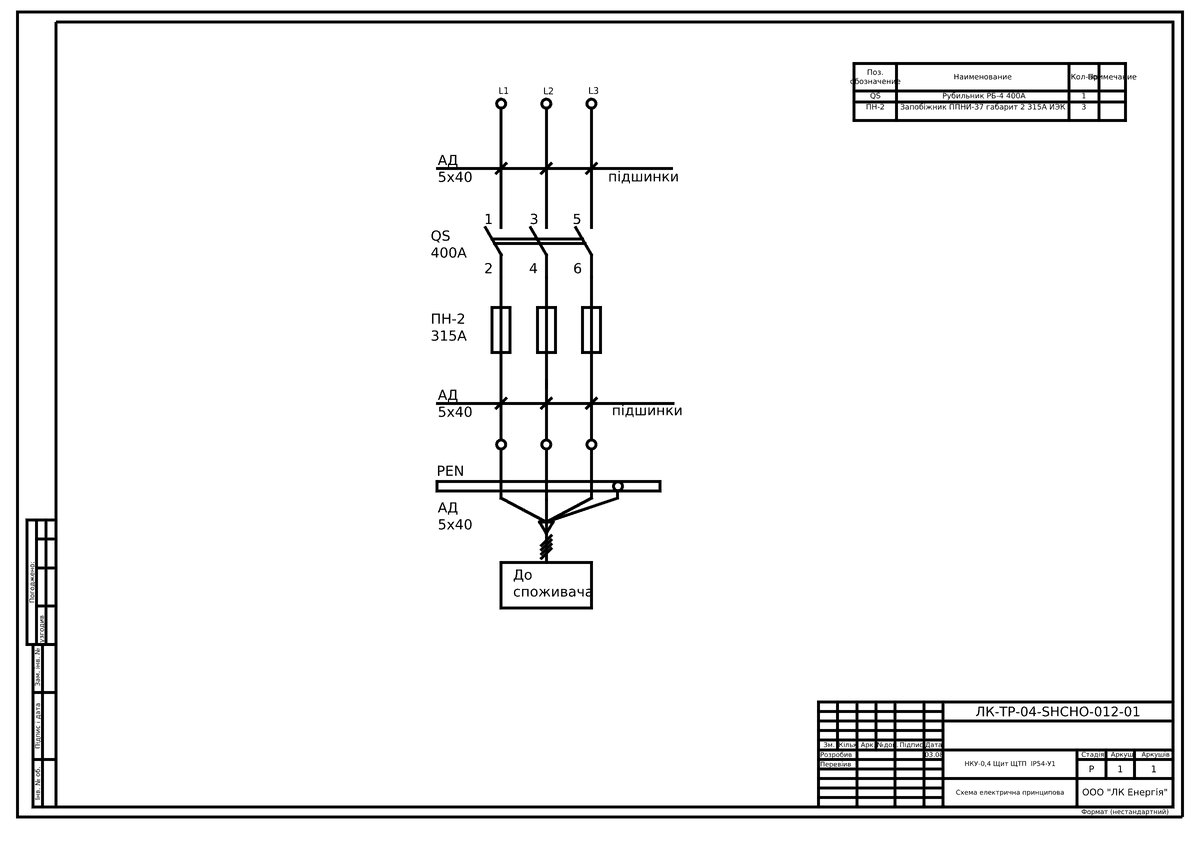

Щит ЩТП 0,4 кВ IP54 (рубильник 400 А, запобіжники 315 А): схема електрична принципова

Шифр: ЛК-ТР-04-SHCHO-012
U: 0,4 кВ
DWG: 1 файл DWG — однолінійна схема ×1
Комірки: НКУ-0,4 щит ЩТП IP54-У1: рубильник РБ-4 400 А, запобіжники ППНИ-37 315 А

Отримати DWG →

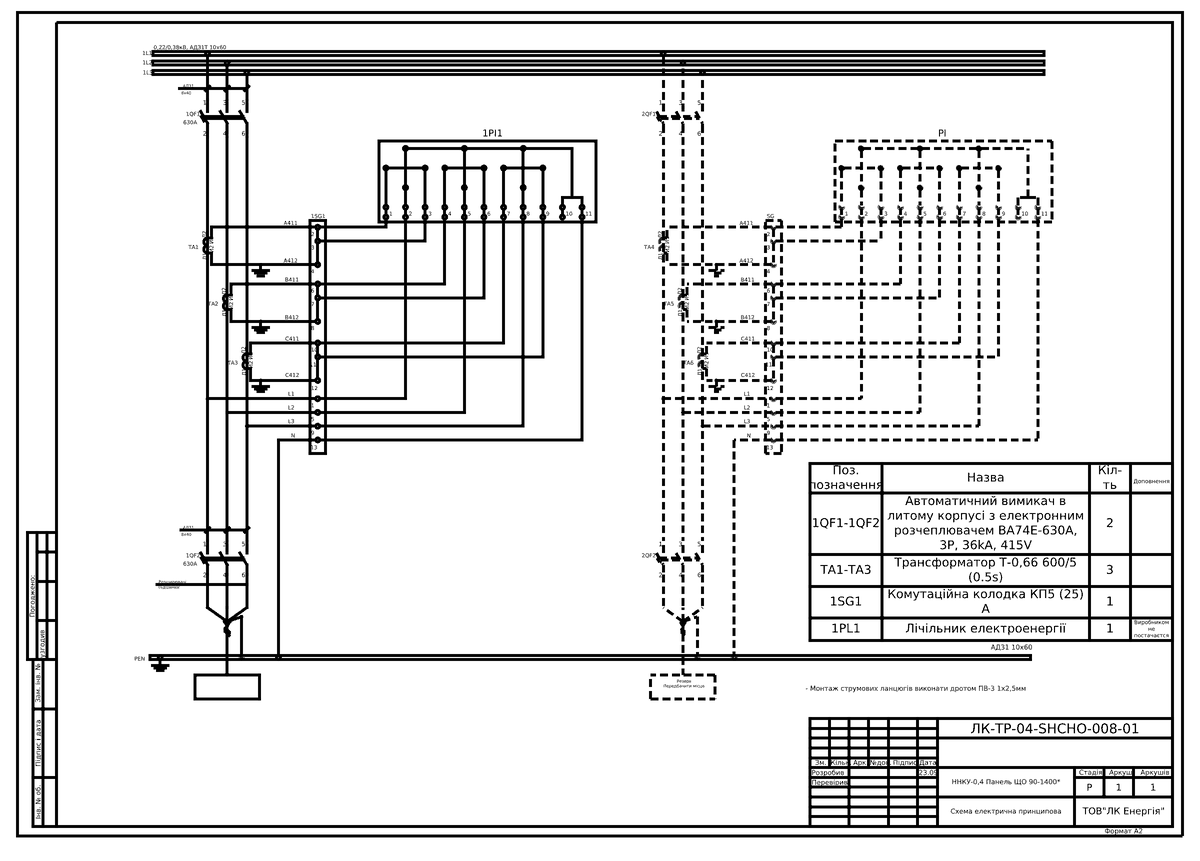

Панелі ЩО-90 з обліком і щит АСКОЕ: схеми електричні принципові

Шифр: ЛК-ТР-04-SHCHO-008
U: 0,4 кВ
DWG: 1 файл DWG — однолінійна схема ×1
Комірки: ЩО-90-1103, -1113, -1403, -1400*; щит АСКОЕ

Отримати DWG →

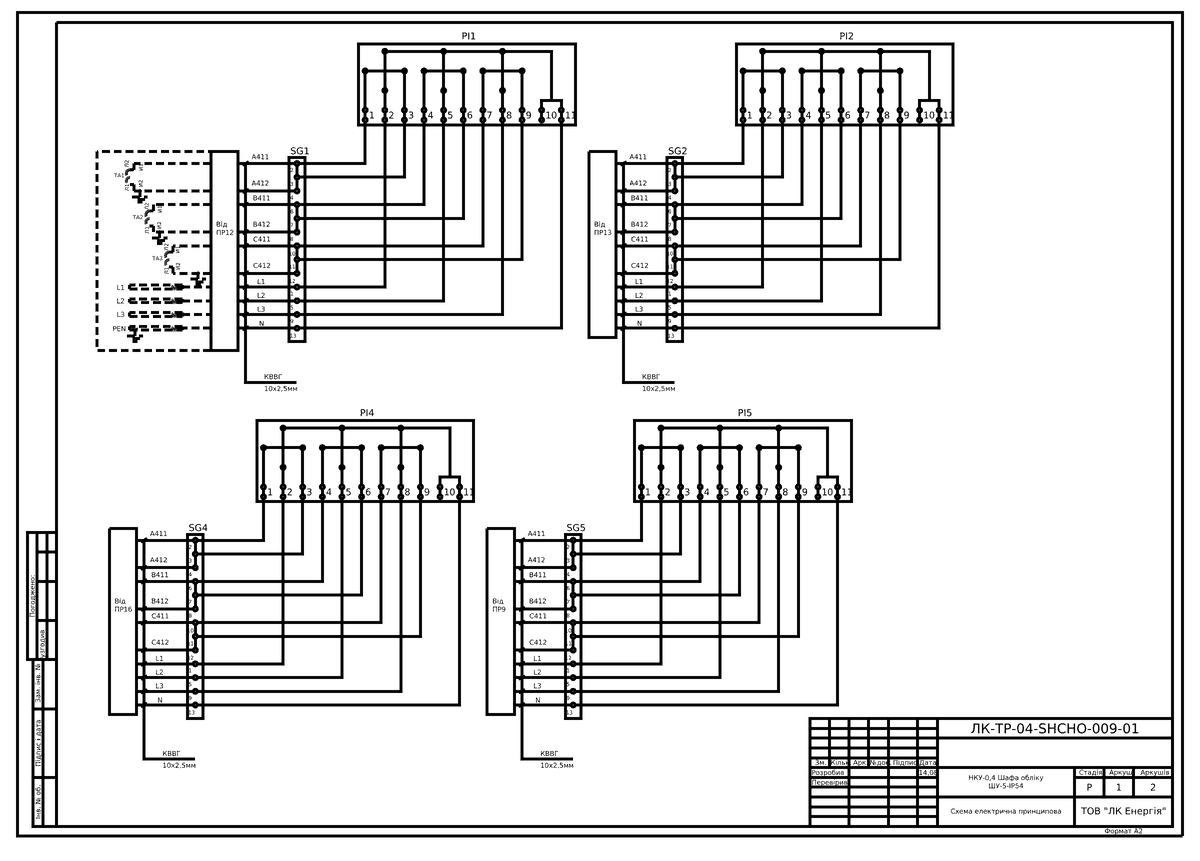

Шафа ШУ 0,4 кВ: схема електрична принципова

Шифр: ЛК-ТР-04-SHCHO-009
U: 0,4 кВ
DWG: 1 файл DWG — однолінійна схема ×1

Отримати DWG →

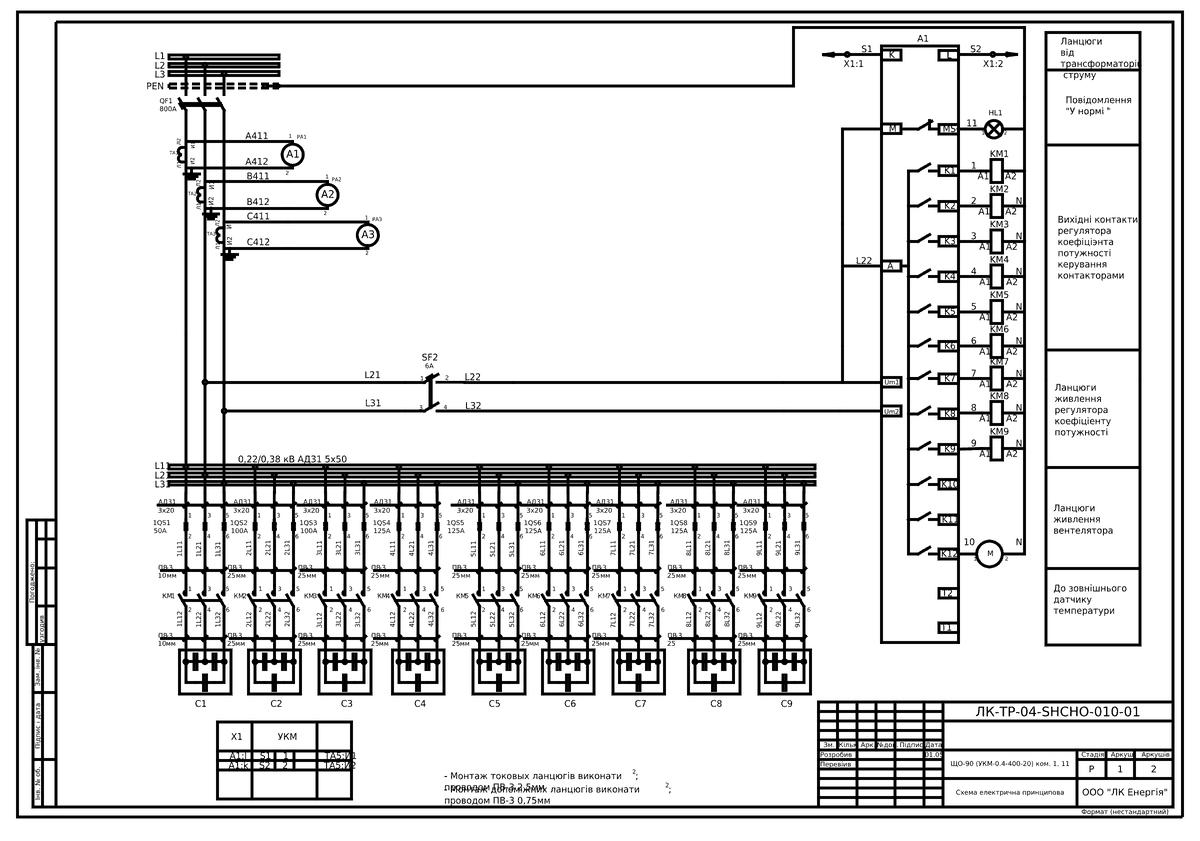

РУ-0,4 кВ на ЩО-90 з АВР і УКМ-0,4-400-20: схеми, опитувальний лист

Шифр: ЛК-ТР-04-SHCHO-010
U: 0,4 кВ
DWG: 1 файл DWG — однолінійна схема ×1
Комірки: ЩО-90: ввідні ×2, секційна з АВР, розподільчі ×6, УКМ-0,4-400-20 (ком. 1, 11)

Отримати DWG →

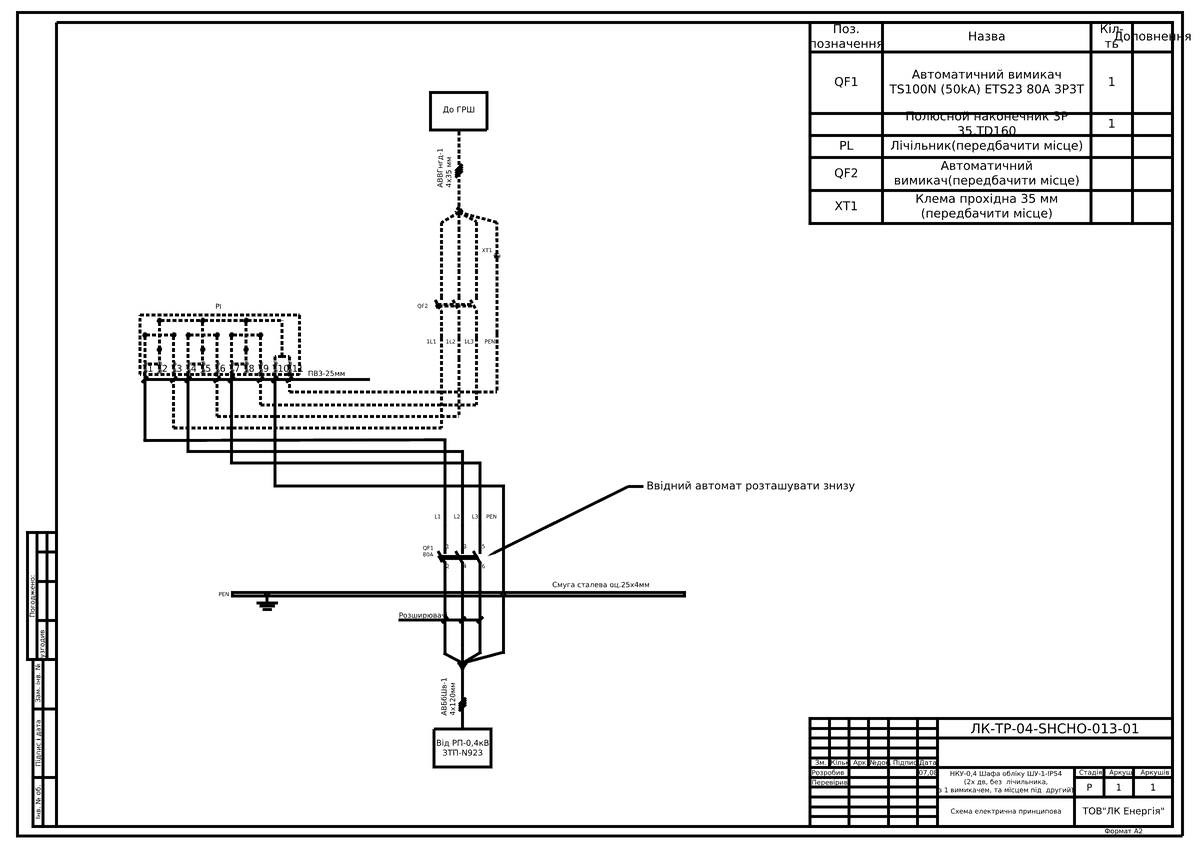

Шафа обліку ШУ-1 IP54 0,4 кВ: схема електрична принципова

Шифр: ЛК-ТР-04-SHCHO-013
U: 0,4 кВ
DWG: 1 файл DWG — однолінійна схема ×1
Комірки: НКУ-0,4 шафа обліку ШУ-1-IP54 (2 дверцята, вимикач 80 А, місце під лічильник)

Отримати DWG →

Питання та відповіді

Часті запитання

Чим ВРУ відрізняється від ЩО-90?

ВРУ/ВРП — ввідно-розподільчий пристрій будівлі (наші рішення на 400–1600 А: облік, розподіл, живлення напряму або через стабілізатор); ЩО-90 — панелі для збирання РУ-0,4 кВ підстанції з ввідними, секційною і лінійними панелями.

Що таке ЗТП і чи є типова схема ЗТП з двома трансформаторами?

ЗТП — закрита трансформаторна підстанція (обладнання в будівлі або оболонці; ПУЕ:2026 п. 4.2.5); РУ-0,4 кВ у ній збирається на заводських панелях ЩО-90. У розділі — комплект для двотрансформаторної ЗТП на семи панелях ЩО-90: опитувальний лист, однолінійна схема щита і план розташування.

Чи є схема ВРУ з АВР на 2 вводи?

АВР між двома вводами — у рішенні «АВР 0,4 кВ» (ВРП АВР на два мережеві вводи) і в секційній панелі ЩО 90-1313 з АВР у рішенні для ЗТП; у рішенні ВРУ/ВРП вводи перемикаються вручну.
