Типове рішення: УКМ — установка компенсації реактивної потужності 0,4 кВ
Типові схеми УКМ — установок компенсації реактивної потужності 0,4 кВ на 40, 110 і 320 кВАр та у складі ЩО-90. PDF відкрито, DWG — після реєстрації.
Файли рішення
5 PDF · 641 КБ — відкрито без реєстрації- УКМ-0,4-40-2,5 — схема + перелік елементівPDF · 109 КБсхема
- УКМ-0,4-110-2,5 — схема + перелік елементівPDF · 112 КБсхема
- УКМ-0,4-320-20 IP21 У3 — схема + перелік елементівPDF · 135 КБсхема
- Панель ЩО 90-1400 з УКМ — схема + перелік елементівPDF · 118 КБсхема
- УКМФ-0,4-480-10 — фільтрова УКМ з дроселямиPDF · 168 КБсхема
DWG-комплект — після короткої реєстрації (ім’я, телефон, e-mail). Посилання на екрані одразу після реєстрації, діє 7 днів.
Отримати DWGОпубліковано: 11.06.2026 · Автор: інженерний відділ LK Energy
П’ять перевірених принципових схем установок компенсації реактивної потужності (УКМ) 0,4 кВ з реальних замовлень ЛК Енерджи Груп 2021–2024 років: окремі шафи на 40, 110 та 320 кВАр, панель ЩО-90 із вбудованим модулем УКМ і фільтрова УКМФ на 480 кВАр з дроселями для мереж із нелінійним навантаженням. Кожен аркуш містить повний перелік елементів — конденсаторні батареї, контактори, регулятор коефіцієнта потужності, апарати захисту. PDF — у вільному доступі нижче, вихідні файли схем (DWG) — після короткої реєстрації.
Що таке компенсація реактивної потужності і навіщо УКМ
Більшість промислових споживачів — електродвигуни, насоси, вентилятори, зварювальне обладнання, трансформатори — окрім активної потужності споживають з мережі реактивну. Реактивна складова не виконує корисної роботи, але завантажує живильні лінії, трансформатори та комутаційні апарати, збільшує втрати напруги і знижує коефіцієнт потужності cos φ. За низький cos φ оператори систем розподілу нараховують підприємствам плату за реактивну електроенергію (за чинною методикою).
Установка компенсації реактивної потужності (УКМ) — інша поширена назва: конденсаторна установка 0,4 кВ (ККУ) — вирішує цю задачу безпосередньо на боці споживача. Конденсаторні батареї генерують реактивну потужність на місці, розвантажуючи мережу. Регулятор коефіцієнта потужності вимірює cos φ через трансформатор струму на вводі та автоматично вмикає і вимикає ступені конденсаторів контакторами, утримуючи задане значення cos φ при змінному навантаженні. Кожен ступінь захищений власними запобіжниками або автоматичним вимикачем.
УКМ встановлюють в РУ-0,4 кВ підприємств, насосних станцій, котелень, комерційних будівель — окремою шафою поруч із ввідною панеллю або як вбудовану секцію щита ЩО-90 (РУНН). Номінал і кількість ступенів підбирають за фактичними вимірюваннями навантаження конкретного об’єкта.
Технічні параметри рішення
- Номінальна напруга: 0,4 кВ (шини 0,22/0,38 кВ), 50 Гц
- Номінальні потужності у комплекті: 40 кВАр (5 ступенів, мінімальний ступінь 2,5 кВАр), 110 кВАр (6 ступенів, мінімальний ступінь 2,5 кВАр), 320 кВАр (8 ступенів по 20–50 кВАр), а також виконання у складі панелі ЩО-90
- Регулятори коефіцієнта потужності: PFC 6 RS, PFC 8 RS, BLR-CX 12R L
- Комутація ступенів: контактори для конденсаторних батарей CEM 2,5–50 кВАр / MO до 60 кВАр
- Конденсаторні батареї: LPC / LPC-DW 400 В (2,5–50 кВАр на ступінь), DW / MA-C-CE-TER 400 В
- Захист ступенів: блоки запобіжників 3×8…3×125 А, тримачі NH-00 / роз’єднувачі EFD; ввідні автомати ABS103c 100 А / ABS203c 250 А / TS800N 800 А
- Вимірювання: трансформатор струму на вводі (60/5…500/5 А), амперметр
- Корпуси: МКС 1263 (1200×600×300, IP54), МКС 1684 (1600×800×400, IP54), окрема шафа IP21 У3; примусова вентиляція на 110 і 320 кВАр
- Стадія Р; формати вихідників: DWG (AutoCAD), CDW (КОМПАС)
- Конкретне виконання (номінал, кількість і крок ступенів, ступінь захисту, тип регулятора) узгоджується за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Призначення | Апаратура | Мова | Схема |
|---|---|---|---|---|---|

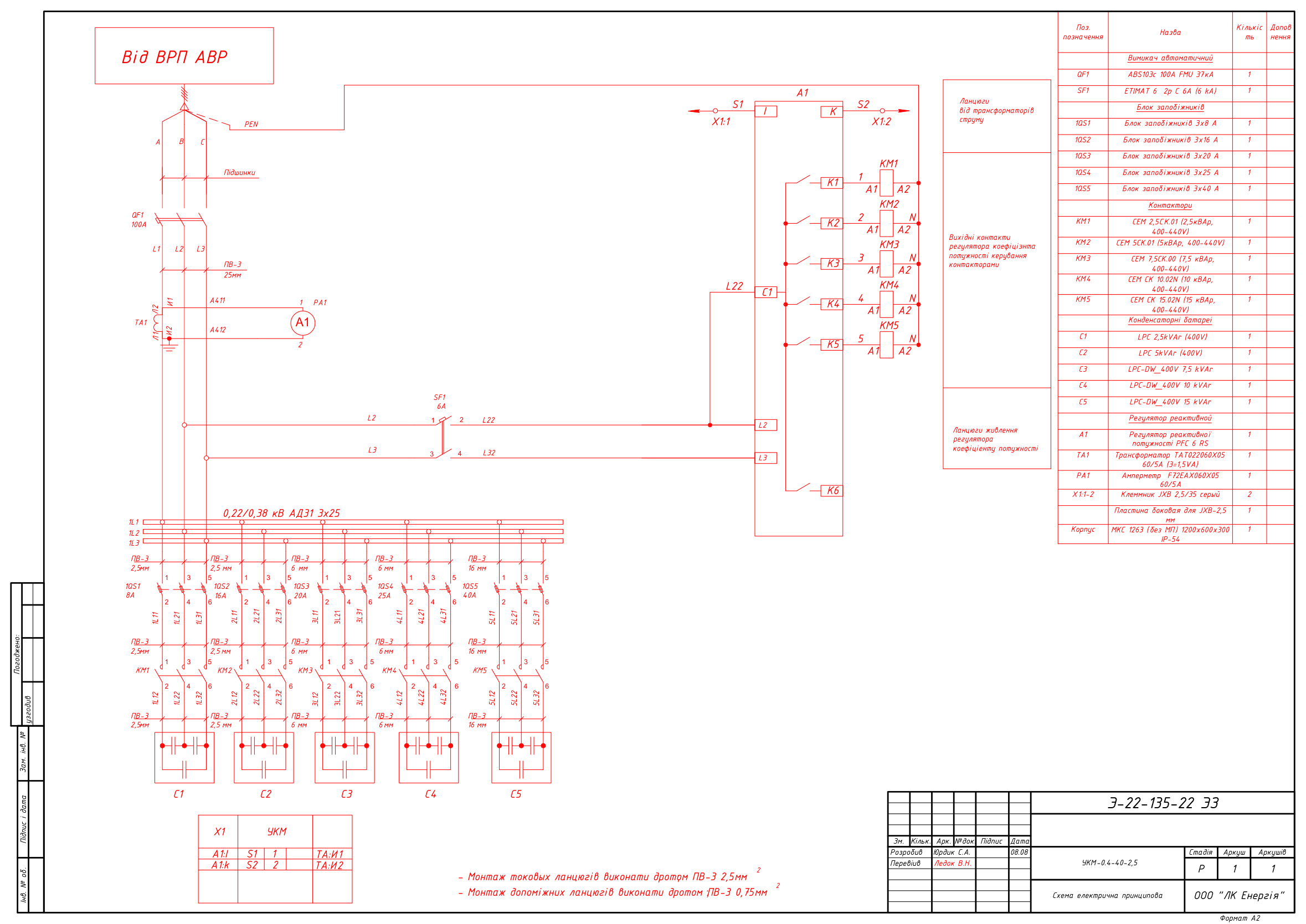

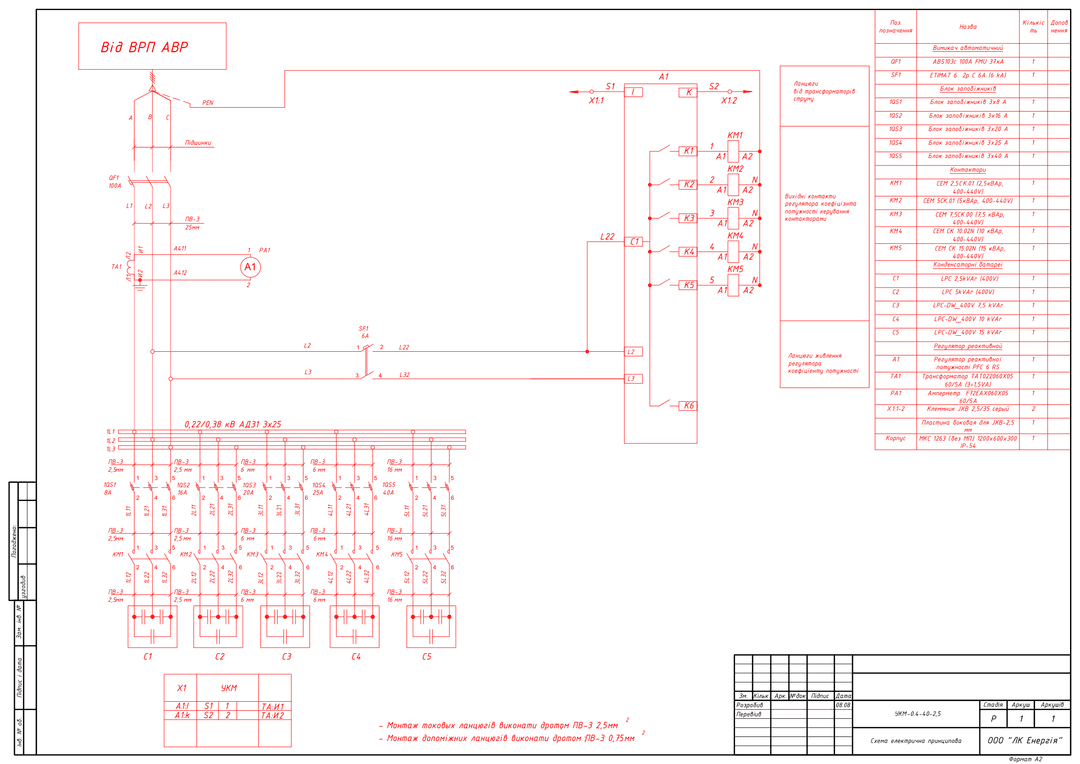

| 1 | УКМ-0,4-40-2,5 — схема + перелік елементів | Окрема шафа 40 кВАр, 5 ступенів | PFC 6 RS, контактори CEM, конденсатори LPC, ввід ABS103c 100 А | укр. | |

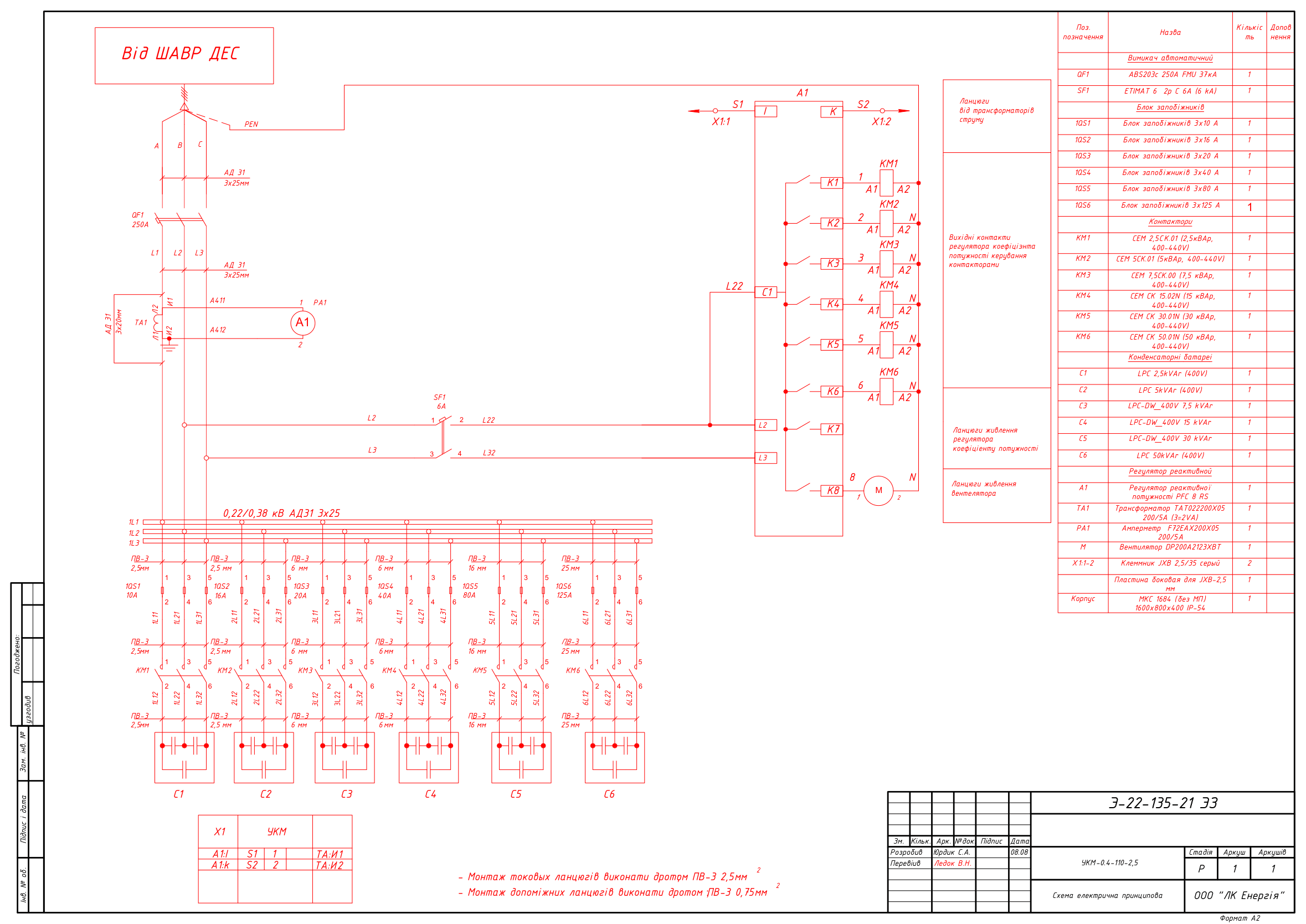

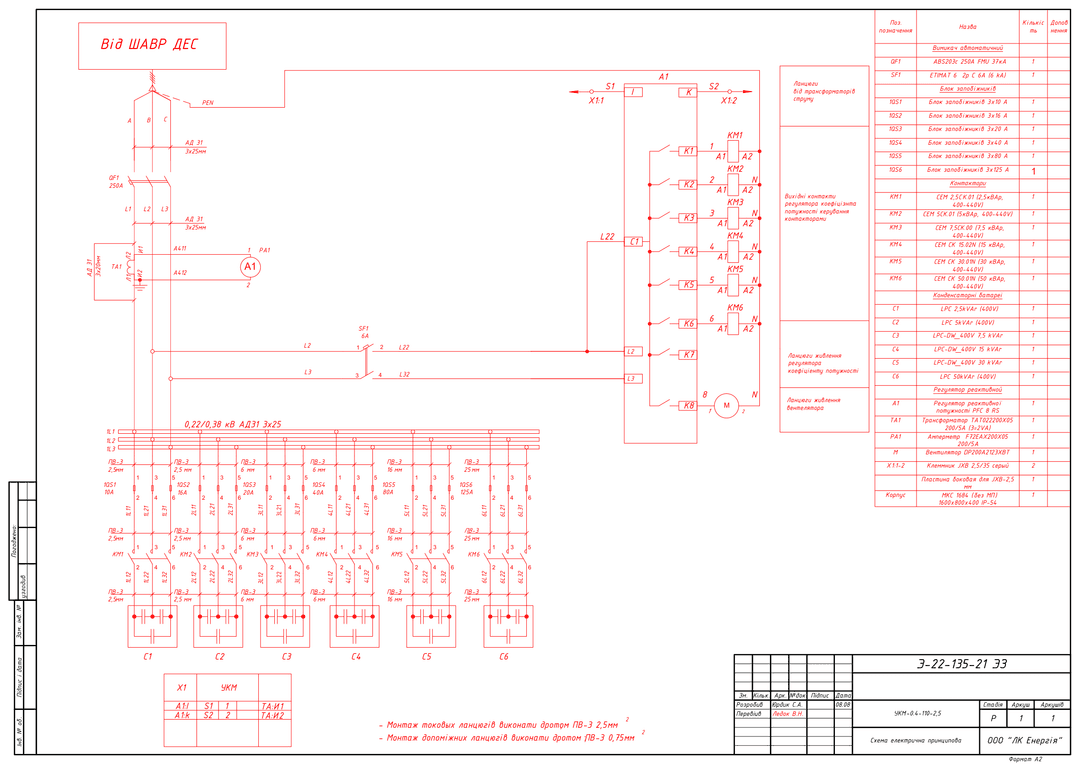

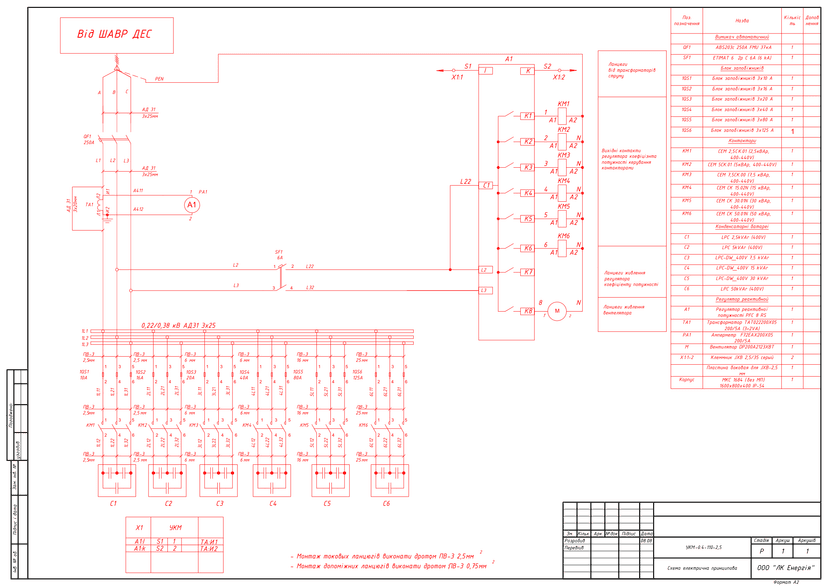

| 2 | УКМ-0,4-110-2,5 — схема + перелік елементів | Окрема шафа 110 кВАр, 6 ступенів, вентиляція | PFC 8 RS, контактори CEM, конденсатори LPC, ввід ABS203c 250 А | укр. | |

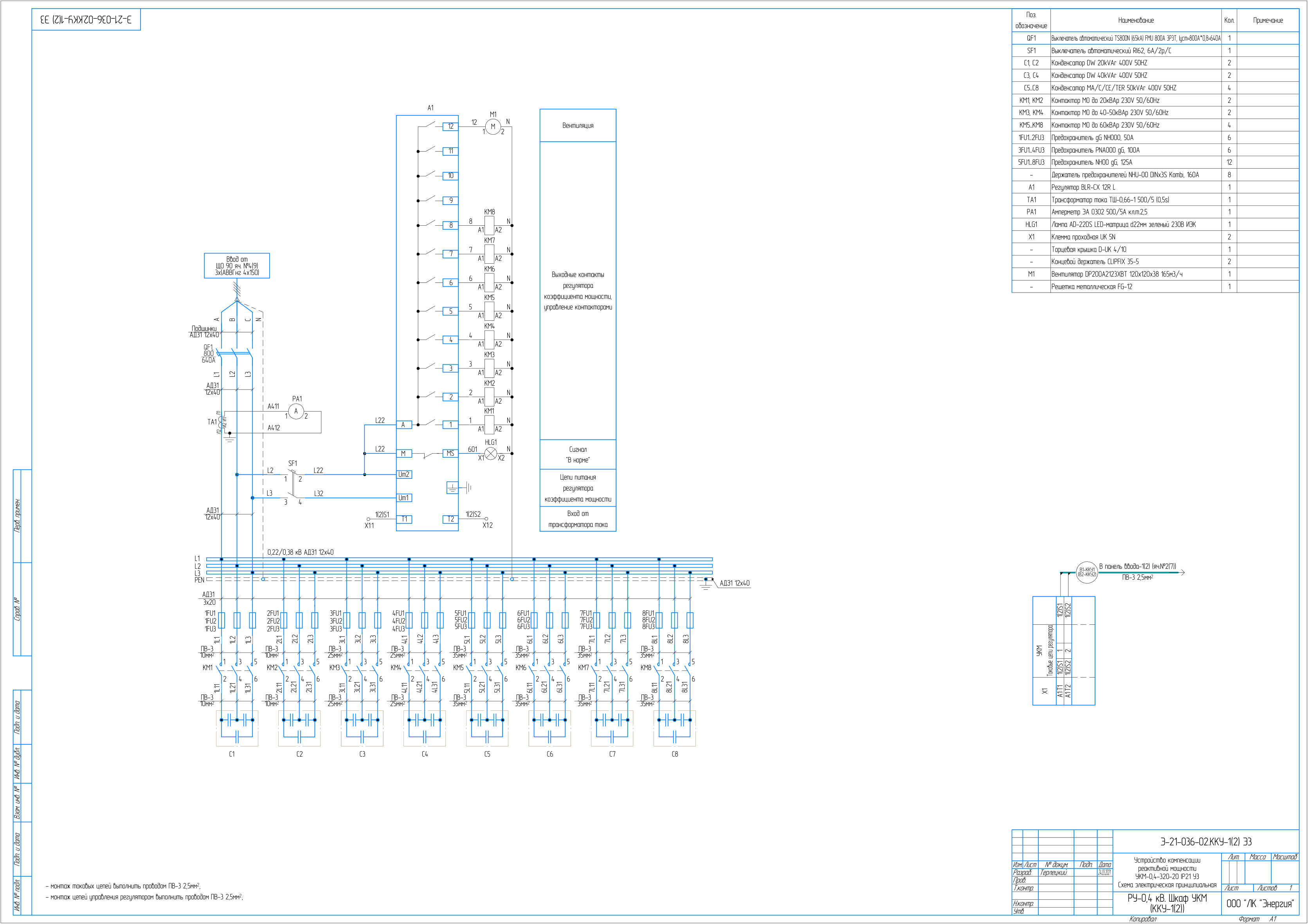

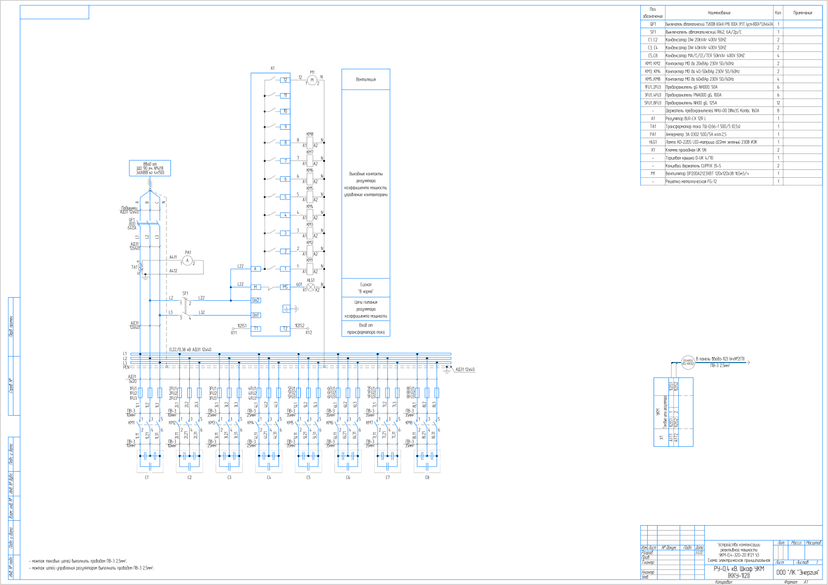

| 3 | УКМ-0,4-320-20 IP21 У3 — схема + перелік елементів | Окрема шафа 320 кВАр, 8 ступенів, живлення від ЩО-90, сигнал «В нормі», вентиляція | BLR-CX 12R L, контактори MO, конденсатори DW/TER, ввід TS800N 800 А | рос.* | |

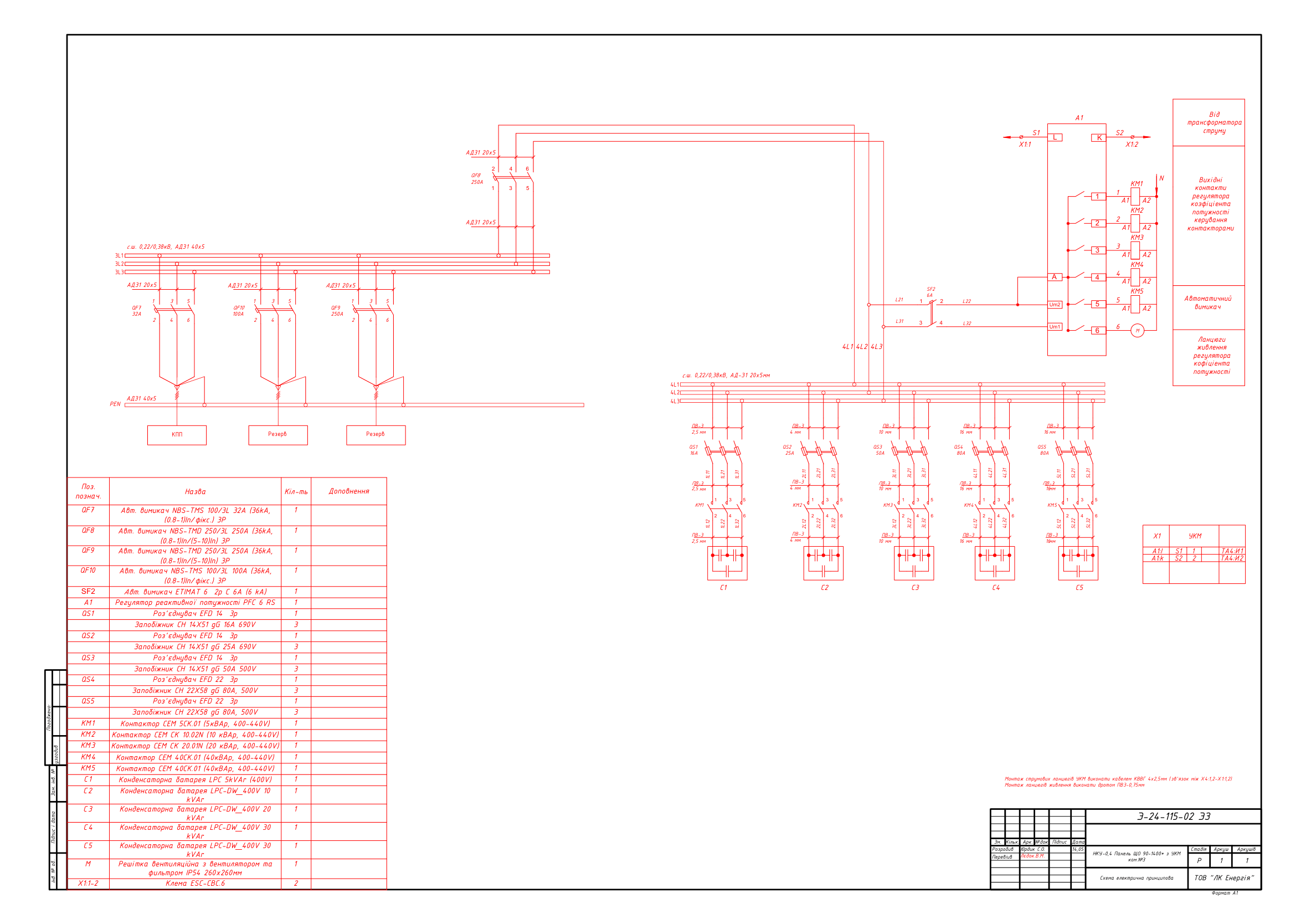

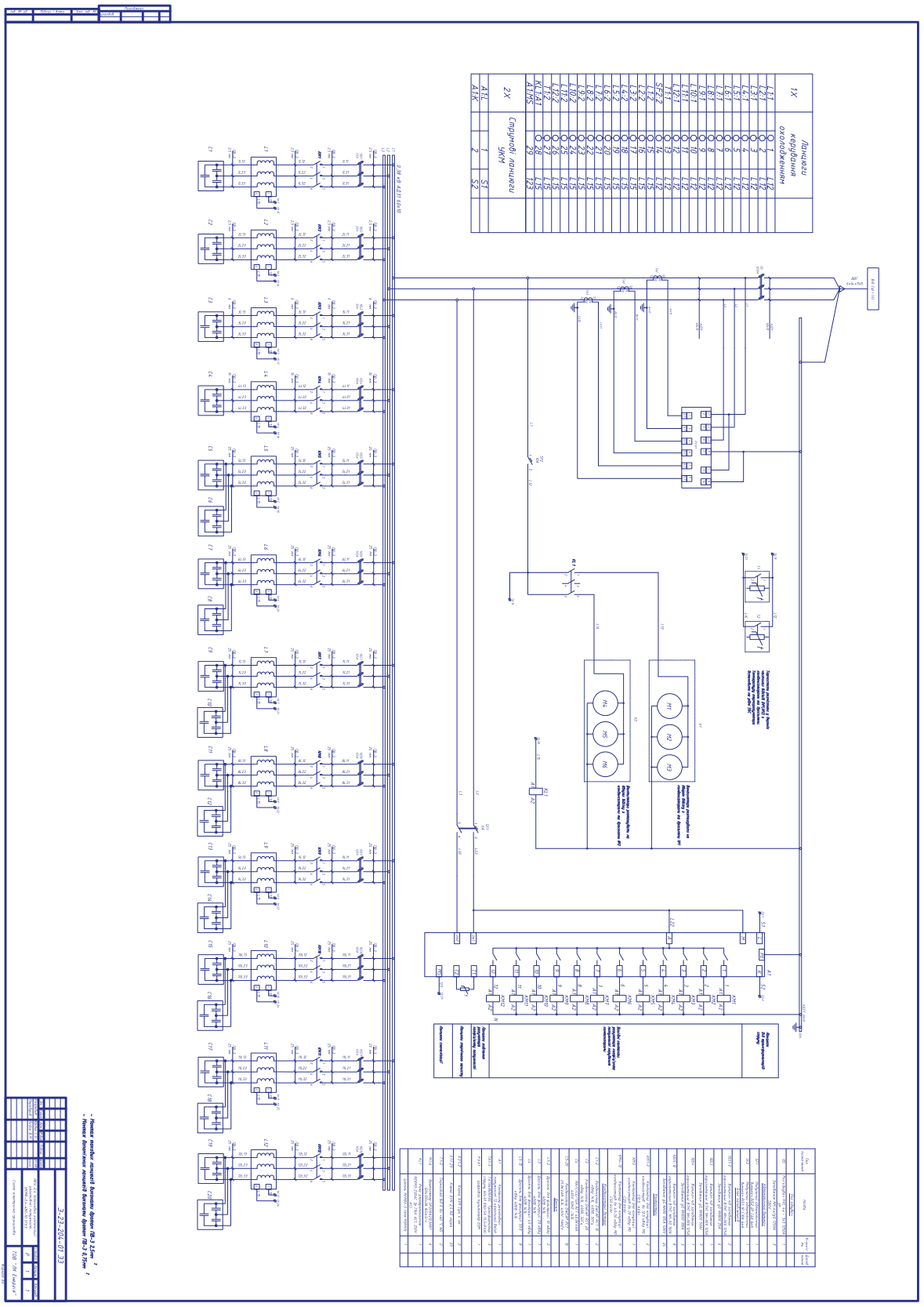

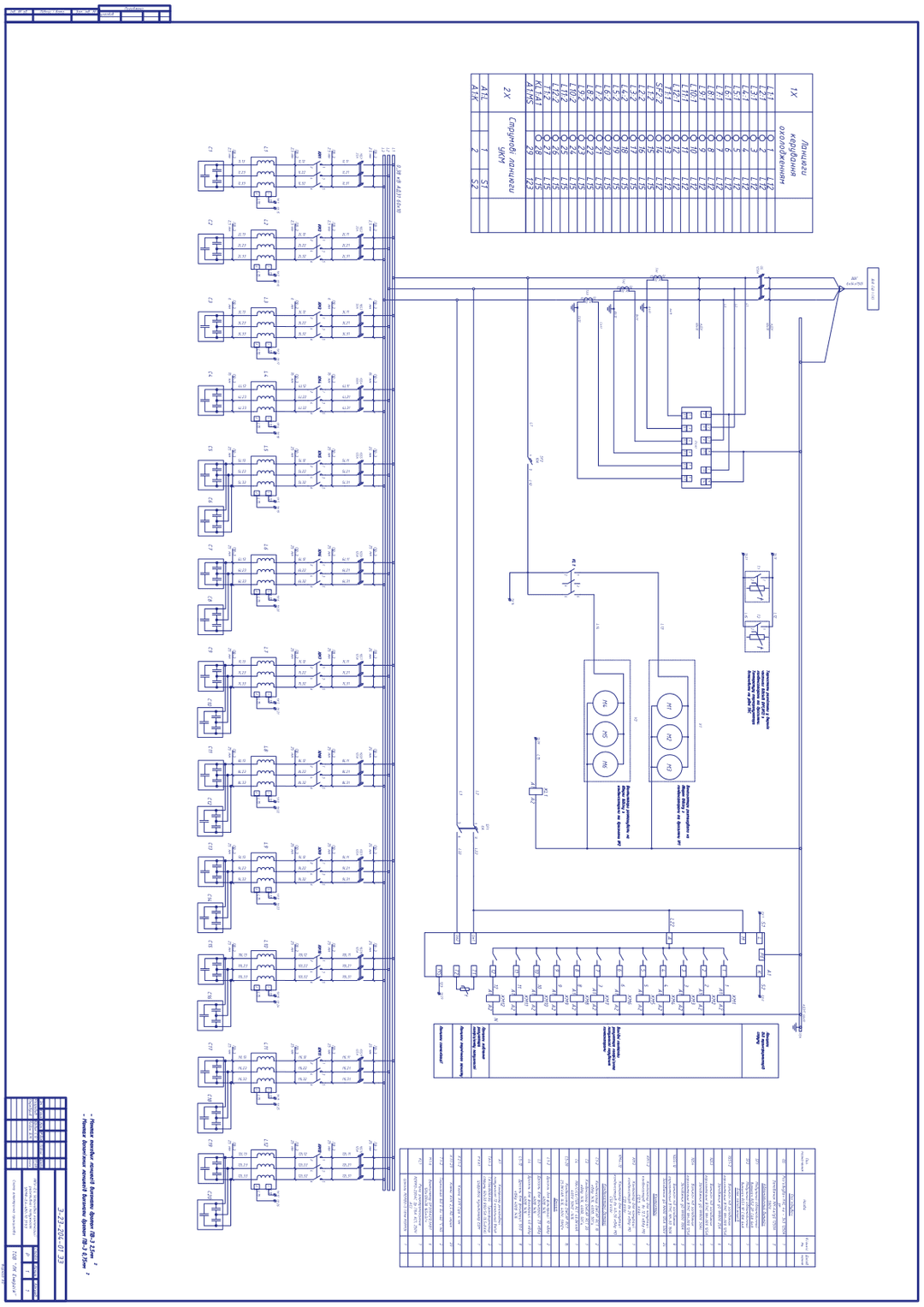

| 4 | Панель ЩО 90-1400 з УКМ — схема + перелік елементів | Модуль УКМ у складі панелі ЩО-90 (РУНН), без окремої шафи | PFC 6 RS, контактори CEM, конденсатори LPC, роз’єднувачі EFD із запобіжниками CH | укр. | |
| 5 | УКМФ-0,4-480-10 — фільтрова УКМ з дроселями | Шафа 480 кВАр з дроселями 14% — для мереж з нелінійним навантаженням (захист конденсаторів від гармонік) | Конденсатори DWCAP RCT 10–50 кВАр (14%), фільтрувальні дроселі 10–50 кВАр, контактори MO | укр. |
* Частина аркушів — російською мовою (проєкти до 2022 року); нові комплекти ЛК Енерджи Груп виконує українською.
Прев’ю схем
DWG після реєстрації
Вихідні файли схем у форматі DWG (AutoCAD) надаємо безкоштовно після реєстрації. Для реєстрації потрібні ім’я, телефон і e-mail.
Часті питання
Чи можна використати ці схеми у робочому проєкті?
Так — як типове рішення-основу. Прив’язку до об’єкта, вибір номіналу за фактичними вимірюваннями навантаження та відповідність чинним ПУЕ/ДСТУ забезпечує проєктувальник. Схеми відповідають реальним замовленням, виготовленим ЛК Енерджи Груп у 2021–2024 роках.
Як підібрати потужність і ступені УКМ?
За даними вимірювань активної та реактивної потужності об’єкта (звіт якості електроенергії або заміри на вводі). У комплекті — типорозміри від 40 до 480 кВАр із різним кроком ступенів; конкретний номінал узгоджується за опитувальним листом.
Коли потрібна УКМ з дроселями (УКМФ)?
Коли в мережі є суттєве нелінійне навантаження — частотні приводи, випрямлячі, зварювання: вищі гармоніки перевантажують звичайні конденсатори. У фільтровій УКМФ кожен ступінь увімкнено через фільтрувальний дросель (у комплекті — налаштування 14%), який захищає конденсатори та не дає контуру резонувати з гармоніками мережі. Приклад у комплекті — УКМФ-0,4-480-10 на конденсаторах із підвищеною робочою напругою.
Яка апаратура закладена в схемах?
Регулятори коефіцієнта потужності PFC 6 RS / PFC 8 RS / BLR-CX 12R L, контактори для конденсаторів CEM і MO, конденсаторні батареї LPC / DW 400 В, захист ступенів запобіжниками NH/CH. У нашому архіві є виконання й на іншій апаратурі — звертайтесь.
Як отримати DWG-файли?
Натисніть «Отримати DWG» у блоці «Файли рішення» вгорі сторінки й пройдіть коротку реєстрацію (ім’я, телефон і e-mail). Як саме ви отримаєте комплект, вказано в тому ж блоці.
Чи виготовляє ЛК Енерджи Груп УКМ за цими схемами?
Так. Ми виробляємо УКМ окремими шафами та у складі панелей ЩО-90 / шаф РУНН на власному виробництві в Одесі — з 2015 року виготовлено понад 3000 одиниць обладнання. Допоможемо підібрати номінал та заповнити опитувальний лист: +38 067 104 94 91.
Реалізовано: УКМ на 230 кВАр із кроком 10 кВАр у комплекті КТПГС-1000
Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
