Конденсаторна установка УКМ (УКРМ) 0,4 кВ — компенсація реактивної потужності
Загальні відомості
УКМ-0,4 — конденсаторна установка, яка тримає заданий коефіцієнт потужності cos φ у мережі 400 В, 50 Гц. Потрібна там, де багато індуктивного навантаження: асинхронні двигуни, верстати, зварювання, силові трансформатори, дроселі освітлення. Установка генерує реактивну потужність на місці, розвантажує мережу й трансформатори та знімає плату або штраф за реактивну енергію.
Установка комплектується конденсаторами; основу компенсації становлять саме вони. Дроселі (антирезонансні / фільтрові) ставлять там, де цього вимагає склад навантаження: за наявності нелінійного навантаження, підвищеного рівня вищих гармонік чи ризику резонансу. Мікропроцесорний регулятор автоматично вмикає й вимикає ступені під фактичне навантаження, утримуючи cos φ біля заданого значення без участі чергового персоналу. LK Energy Group (інженерна компанія з 2005 року, власний завод щитового обладнання в Одесі — з 2015-го) виготовляє УКМ під параметри конкретного об’єкта; виробника комплектуючих обирає замовник з урахуванням наявності та вимог проєкту.
Кожна установка розраховується під фактичний реактивний профіль об’єкта: потужність, число й крок ступенів регулювання, конструктивне виконання — визначаються під проєкт / ТЗ. За рахунок усунення переплат за реактивну енергію установка скорочує витрати на електроенергію; строк окупності залежить від тарифу, рівня cos φ та режиму роботи й визначається розрахунком для конкретного об’єкта.
| Параметр | Значення |
|---|---|
| Тип | УКМ-0,4 |
| Номінальна напруга | 0,4 кВ (400 В) |
| Частота | 50 Гц |
| Потужність установки | 25–600 квар (точний номінал — під проєкт / ТЗ) |
| Крок ступенів регулювання | під проєкт / ТЗ |
| Регулювання | автоматичне, мікропроцесорний регулятор |
| Компенсація | конденсатори; дроселі — за складом навантаження |
| Комплектація | виробник — на вибір замовника |
| Ступінь захисту, кліматичне виконання, габарити | під проєкт / ТЗ |
Навіщо в УКМ дроселі
Антирезонансні (фільтрові) дроселі вмикають послідовно з конденсаторними ступенями. Вони зміщують резонансну частоту кола нижче найнижчої значущої гармоніки мережі: на частотах гармонік коло залишається індуктивним, тому резонансного підсилення на цих частотах не виникає, а конденсатори не перевантажуються струмами гармонік і не перегріваються від них — це знімає одну з головних причин, через які термін служби батареї скорочується передчасно. Дроселі розглядають там, де помітну частку становить нелінійне навантаження — частотні перетворювачі, інверторні зварювальні апарати, випрямлячі, джерела безперебійного живлення. Для суто індуктивного навантаження без спотворень дроселі не обов’язкові. Потребу в дроселях визначаємо за складом навантаження та вимірюваннями на об’єкті і виготовляємо УКМ із дроселями там, де вони потрібні.
Яке виконання УКМ потрібно вашому об’єкту
| Характер навантаження | Виконання | Що дати в ТЗ |
|---|---|---|
| Індуктивне без спотворень: двигуни, насоси, силові трансформатори | Тільки конденсаторні батареї, автоматичне регулювання ступенями | Рахунок за електроенергію з обсягом реактивної енергії |
| Нелінійне навантаження (частотні перетворювачі, інверторні зварювальні апарати, випрямлячі) або ризик резонансу | Конденсатори + дроселі (антирезонансні / фільтрові) | Виміряний cos φ і склад навантаження |
| Потрібен точний номінал і крок ступенів | Розрахунок під проєкт: приклад позначення УКМ-0,4-100-10 У3 — 100 квар, 10 ступенів | Заповнений опитувальний лист |

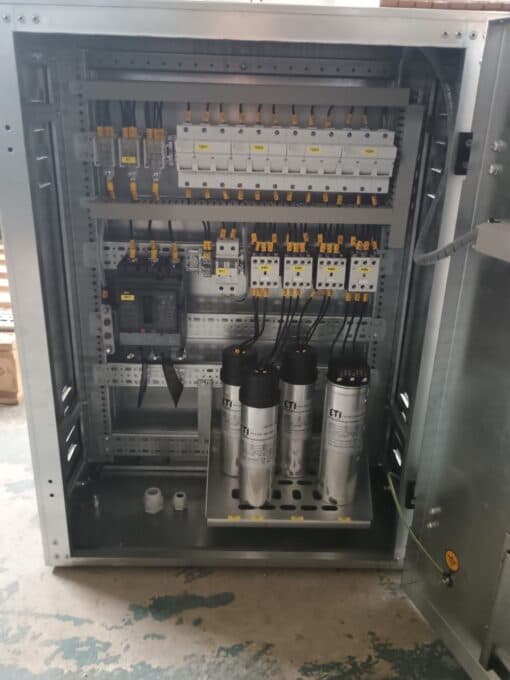

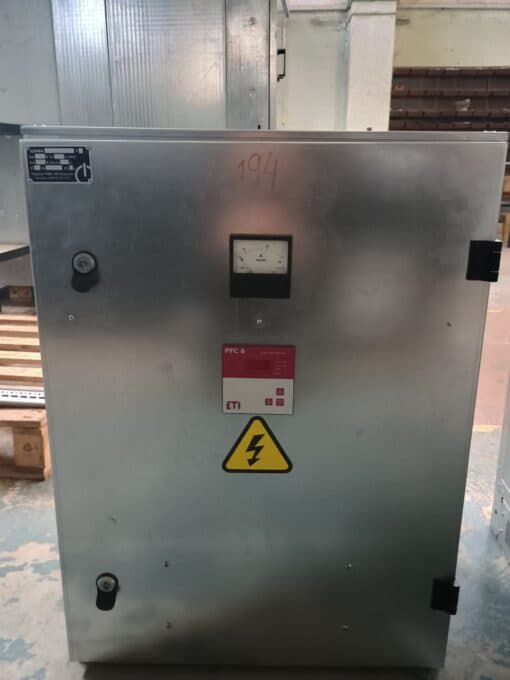

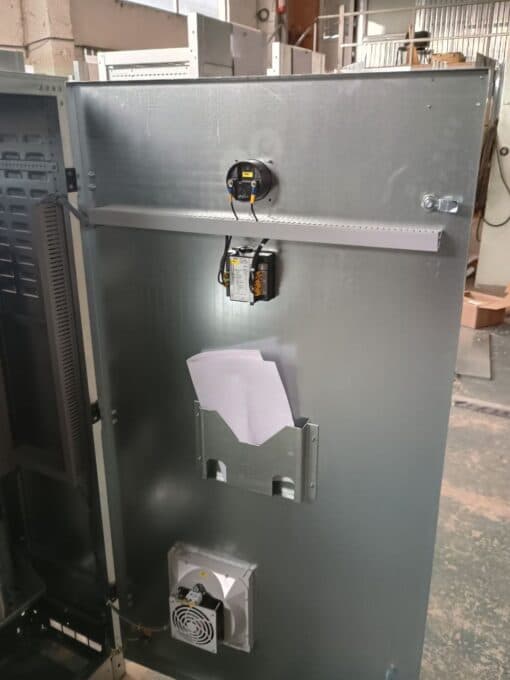

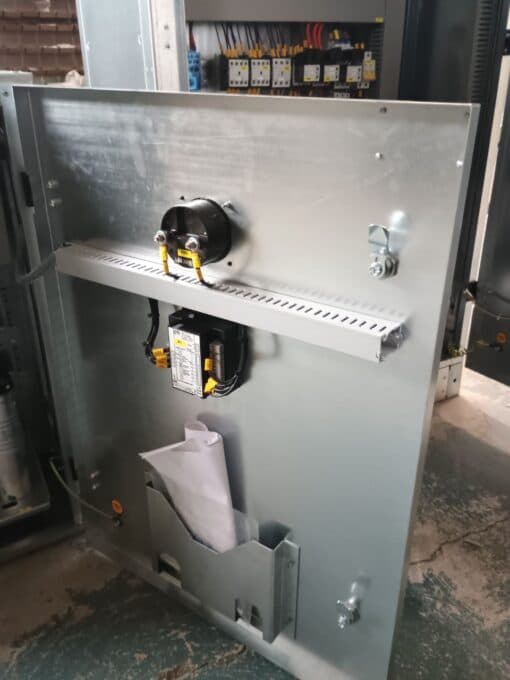

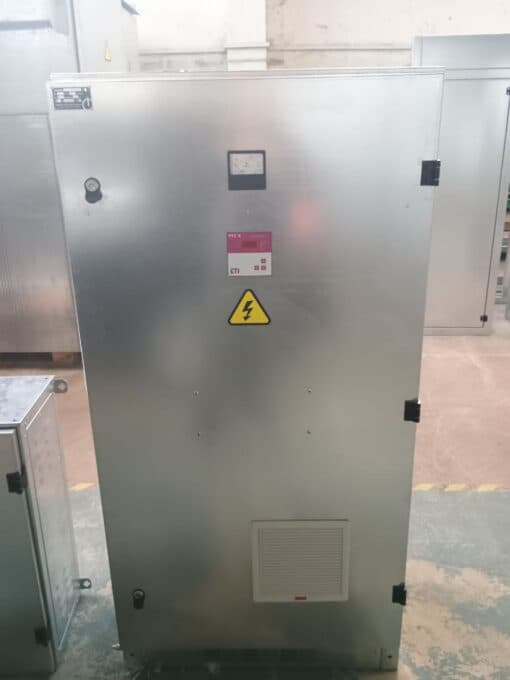

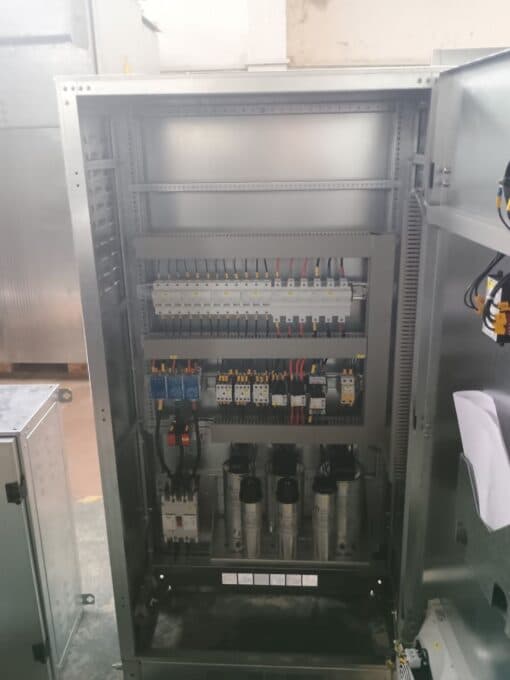

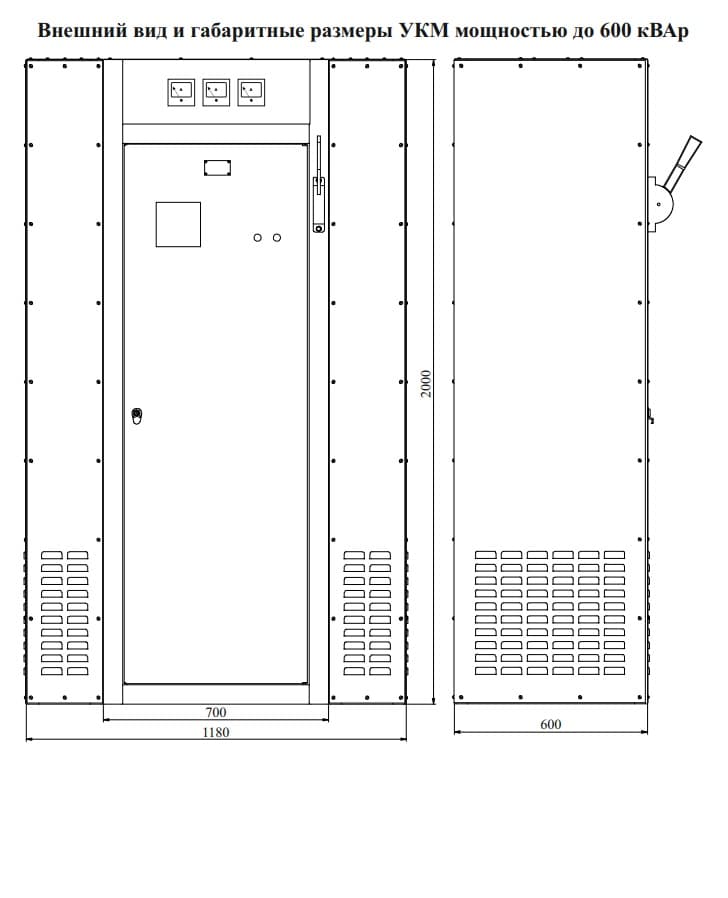

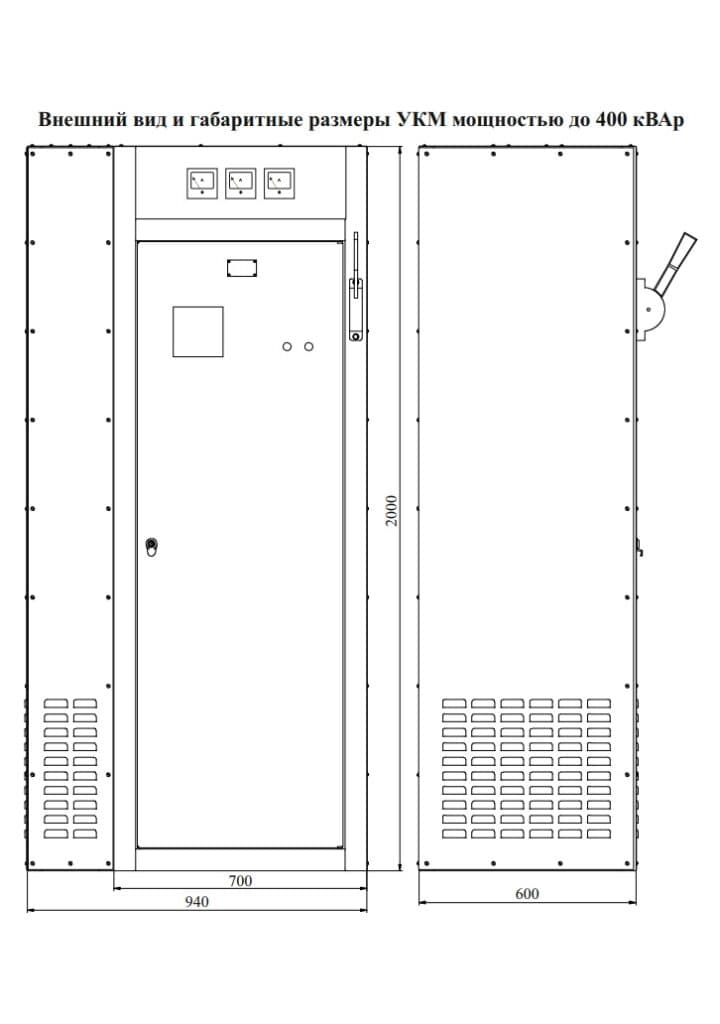

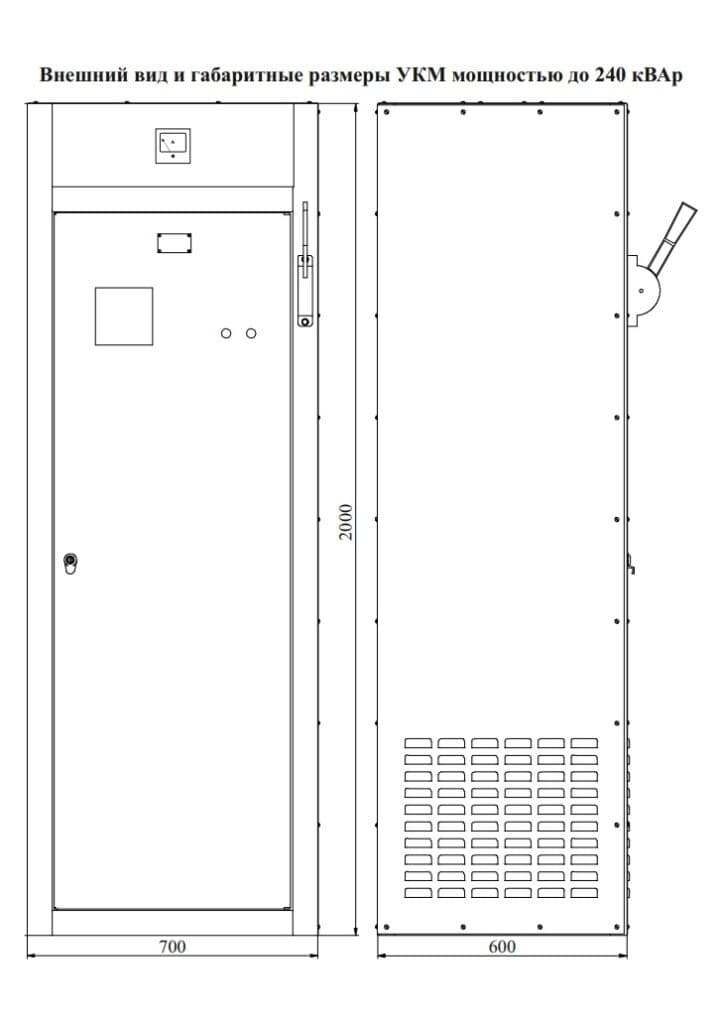

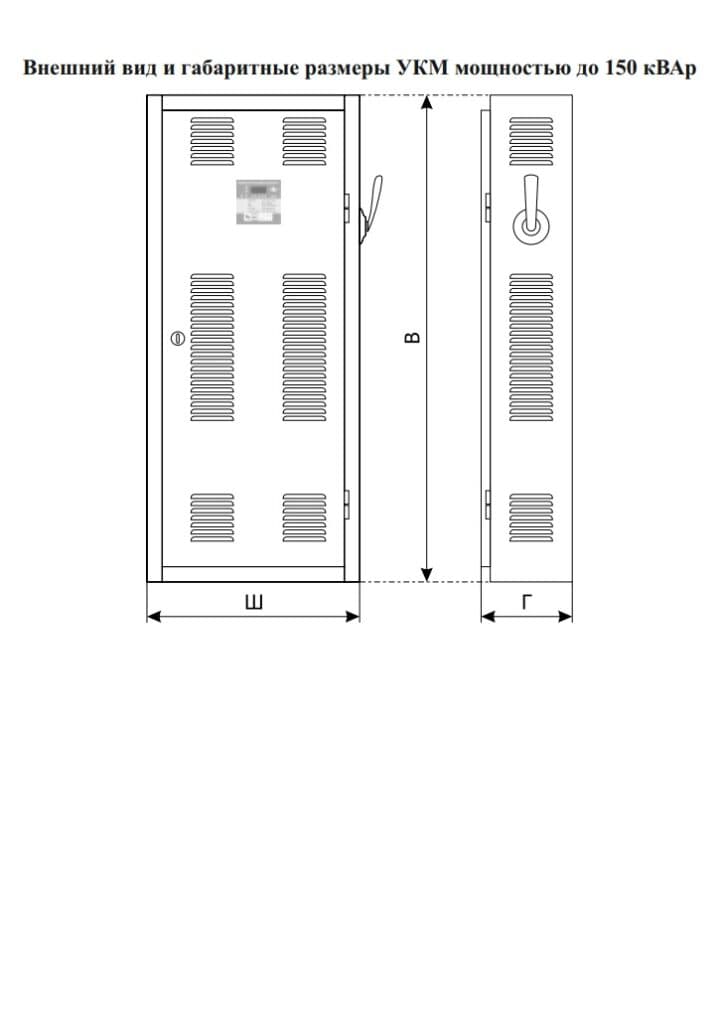

Габарити
Опис та призначення
УКМ-0,4 — це установка компенсації реактивної потужності для мереж до 400 В, 50 Гц. У більшості випадків компенсація індуктивного навантаження виконується конденсаторними батареями; за наявності нелінійного навантаження, вищих гармонік чи ризику резонансу додають антирезонансні дроселі. Регулятор автоматично ступенями підтримує заданий cos φ без чергового персоналу. Діапазон 25–600 квар, виконання — під проєкт/ТЗ. LK Energy Group — виробник щитового обладнання з Одеси (компанія з 2005, власний завод — з 2015): проєктуємо й виготовляємо установку під ваше навантаження, з документами за власними технічними умовами.

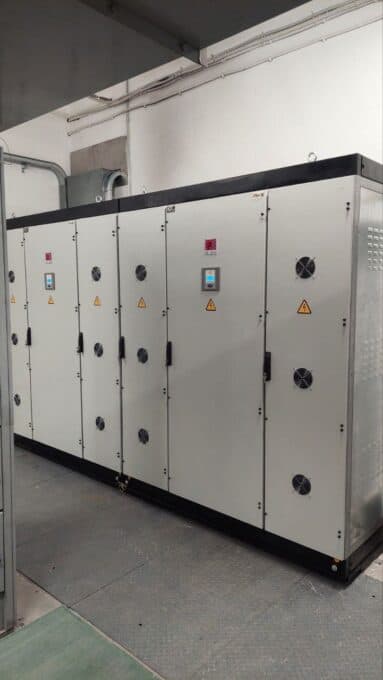

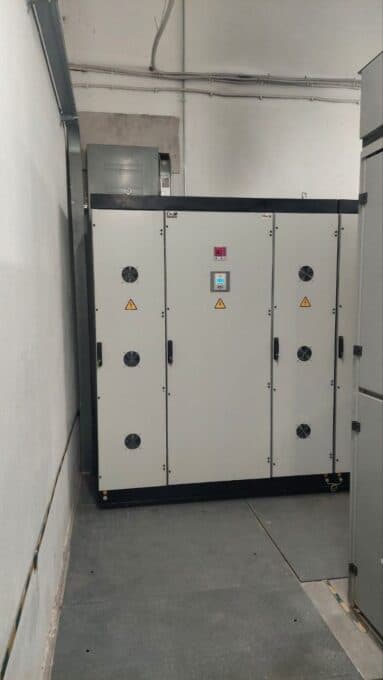

Установку підключають окремим фідером до шин головного розподільчого щита (ГРЩ) — окремою шафою поруч або панеллю в складі щита; така центральна компенсація розвантажує трансформатор і ввід у цілому.
Технічний паспорт (PDF) ↓Опитувальний лист для розрахунку →
У проєктах і прайсах це обладнання називають по-різному: компенсатори реактивної потужності, конденсаторні установки, пристрої компенсації реактивної потужності. Йдеться про той самий клас обладнання — установки УКМ-0,4, які LK Energy виготовляє на власному заводі в Одесі під параметри конкретної мережі.
Гарантія на УКМ — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років.
Підберіть обладнання під ваш об’єкт
Відповідайте — і ми повернемось із конфігурацією та орієнтовною ціною під ваш об’єкт.
Часті запитання
Для чого потрібна установка компенсації реактивної потужності (УКМ)?
Якими компонентами виконано компенсацію?
Як швидко окупається установка?
Що таке cos φ і яким він має бути?
Установка типова чи під замовлення?
Як підібрати потужність установки компенсації?
Найточніше — за рахунком за електроенергію: у ньому видно обсяг спожитої реактивної енергії та нарахування за неї. Також підбір роблять за виміряним cos φ і характером навантаження (двигуни, насоси, зварювальне обладнання). Надішліть рахунок або заповнений опитувальний лист — інженер заводу розрахує номінал і ступені УКМ під вашу мережу.
