Щитове обладнання 0,4 кВ: силовий щит, щит керування
Виготовляємо щитове обладнання 0,4 кВ: панелі ЩО-90 до 4000 А, ВРП, РУНН до 5000 А, шафи АВР і УКМ. За вашою схемою, завод в Одесі. Ціна від 11 000 грн.
Щитове обладнання 0,4 кВ
Виготовляємо електрощити 0,4 кВ за вашою однолінійною схемою: панелі ЩО-90, ВРП, РУНН, шафи АВР і УКМ, щити обліку та щит освітлення вуличних мереж. Інженерна компанія з 2005 року, власний завод в Одесі — з 2015-го.
Що ми виготовляємо
| Виріб | Для чого | Орієнтовна ціна |
|---|---|---|
| Панелі ЩО-90 | збірний щит 0,4 кВ: ввідні, лінійні, секційні, комбіновані, торцеві панелі та шинні мости; струм до 4000 А | від 11 000 грн за панель |
| ГРЩ — головний розподільчий щит | головна збірка 0,4 кВ об’єкта: вводи, облік, секціонування з АВР і відхідні лінії | від 100 000 грн |
| ВРП / УВР — ввідно-розподільні пристрої | приймання, розподіл і облік у житлових, комунальних і громадських будівлях | від 40 000 грн |
| ПР11 — пункти розподільчі | розподіл від одного вводу по лініях без обліку — цехи, котельні, насосні; типовий ряд 40…630 А, понад ряд — до 1600 А під проєкт | за запитом |
| ШУВ — шафи керування вентиляцією | керування вентиляційними установками під проєкт — режими, захист двигунів, сигналізація; кола керування 220 В | за запитом |
| ШУН — шафи керування насосами | керування насосними агрегатами під проєкт — пуск прямий або плавний, захист двигунів, робота за рівнем або тиском; кола керування 220 В | за запитом |
| ШОТ — шафи оперативного постійного струму | живлення кіл керування, захисту й сигналізації: два вводи 220 В, два випрямлячі на дві секції постійного струму та акумуляторна батарея в окремому відсіку; час автономії за розрахунком | за запитом |
| ЧП / УПП — шафи з частотним перетворювачем і плавним пуском | керований пуск двигунів 0,4 кВ: перетворювач частоти для регулювання обертів або пристрій плавного пуску для зняття пускового струму; кола керування 220 В | за запитом |
| Шафи РУНН | розподіл 0,4 кВ зі сторони НН трансформатора | від 40 000 грн |
| РУНН до 5000 А, зовнішнє виконання | те саме, але просто неба: IP54, козирок над дверима | за запитом |
| Шафи АВР | автоматичне введення резерву — другий ввід або ДГУ | за запитом |
| Щит керування | керування насосами, двигунами й технологічним обладнанням: плавний пуск, контроль рівня, автоматика | за запитом |
| УКМ-0,4 | компенсація реактивної потужності, утримання cos φ | за запитом |
| ЯВУ, шафи обліку, щит освітлення (І-710) | облік, ввід, керування вуличним освітленням | за запитом |
Ціни орієнтовні, не є публічною офертою; точна вартість — за схемою і специфікацією.
Як влаштований силовий щит 0,4 кВ

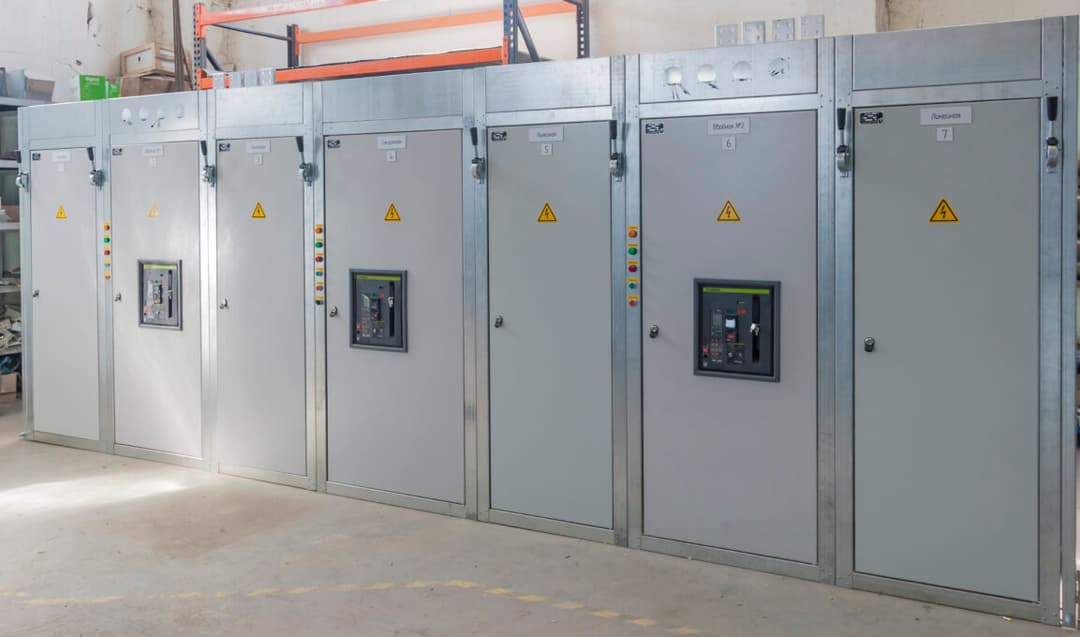

ЩО-90 — це не один щит, а конструктор. Панелі призначені для приймання й розподілу електроенергії 0,23/0,4 кВ трифазного струму 50 Гц і для захисту відхідних ліній від перевантажень і струмів КЗ. Працюють у системах заземлення TN-C, TN-C-S, TN-S та IT. Щит збирається з окремих панелей і обслуговується з фасадного боку — це важливо, коли приміщення вузьке. Апарати на 0,4 кВ — повітряні (ACB) і в литому корпусі (MCCB).

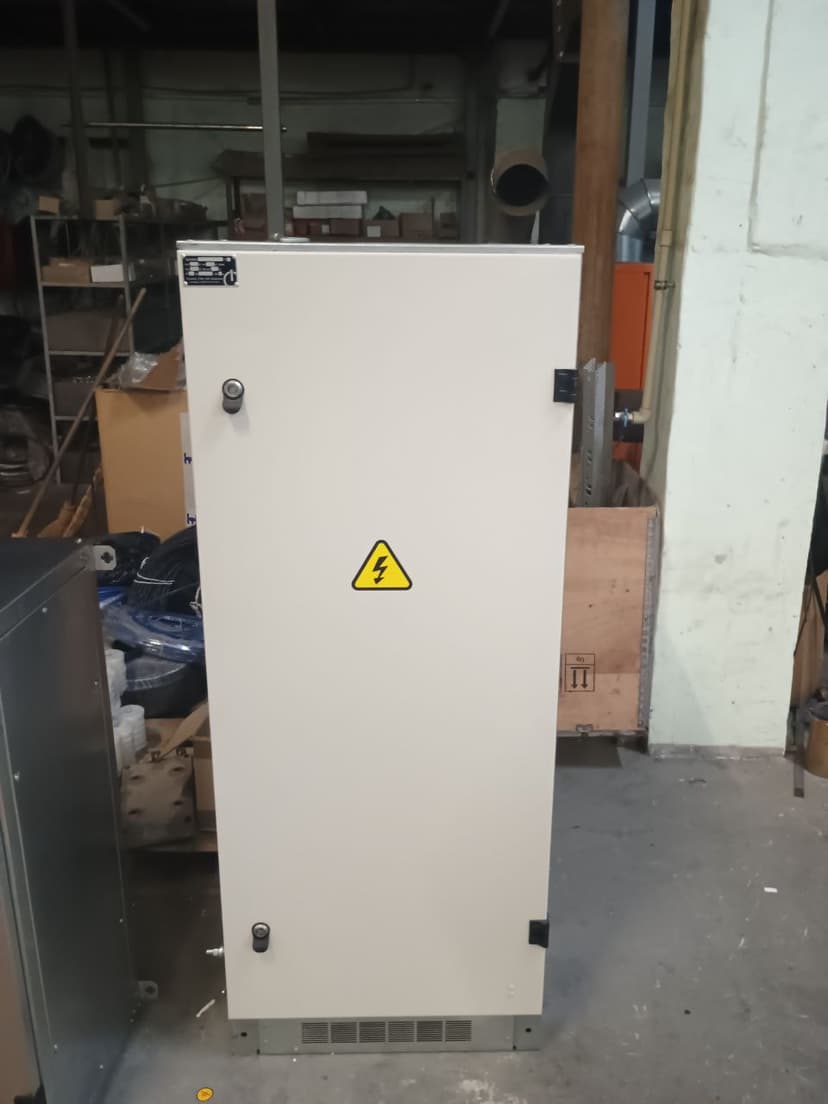

ВРП (УВР) розраховані на мережу 380/220 В із глухозаземленою нейтраллю, ставляться в електрощитових приміщеннях, ввід і вивід кабелів — знизу. Виконання одностороннього обслуговування, кліматичне У3, ступінь захисту IP30 (з боку дна IP00), збірний струм зазвичай до 1000 А під проєкт. Відповідають ДСТУ EN 61439-1.
РУНН приймає 0,4 кВ зі сторони низької напруги трансформатора і розводить по відхідних лініях. Типове виконання — ввід, секційне з'єднання шин і група відхідних апаратів; збірні шини до 5000 А. Для вулиці корпус робиться IP54 з козирком над дверима.
Шафа АВР перемикає навантаження на резервне джерело, коли на основному вводі зникла напруга, порушилося чергування фаз, параметри вийшли за межі норми або сталося коротке замикання. Після відновлення основного вводу живлення повертається автоматично.
УКМ-0,4 утримує cos φ біля заданого значення: мікропроцесорний регулятор вмикає й вимикає ступені конденсаторів під фактичне навантаження. Це знижує плату за реактивну енергію й розвантажує трансформатор. Дроселі додаються не завжди — тільки там, де є ризик резонансу або підвищений рівень вищих гармонік.
Як підбирають щит
- Розрахунковий струм і переріз збірних шин — від них залежить усе інше.
- Скільки вводів і чи потрібне секціонування.
- Скільки відхідних ліній і які номінали апаратів.
- Чи потрібен АВР і що є резервом — другий ввід чи дизель-генератор.
- Облік — де стоїть, комерційний чи технічний.
- Компенсація реактиву — потрібна там, де багато двигунів, зварювання, дроселі освітлення.
- Де стоїть щит — приміщення чи вулиця, звідси ступінь захисту.
Немає схеми — надішліть перелік навантажень, порахуємо самі.
Обладнання або під ключ — як зручніше. Потрібні лише вироби — виготовимо під вашу схему. Потрібен монтаж і пусконалагодження на об'єкті — беремо і це, аж до підстанції під ключ.
Наші об'єкти
- ГРЩ 0,4 кВ на 2000 А — три панелі ЩО-90, два вводи й секційна, викотні повітряні автомати з мікропроцесорними розчіплювачами. кейс ГРЩ на 2000 А з викотними автоматами
- Комплект ЩО-90 на один щит — вісім панелей: ввідні на 1000 і 2000 А, лінійні на 1250 А, трансформатори струму 0,5S під комерційний облік. кейс комплекту ЩО-90
- Десять панелей ВРП одним комплектом — від головного вводу на 1600 А до щитка на 100 А, єдиний конструктив і серія апаратури. кейс десяти панелей ВРП
- Щитова №3 для мережі АЗК — три шафи РУНН-Е 0,4 кВ на 250 А: ввід із моторизованим перемикачем на два вводи, керування двигунами, плавний пуск. кейс щитової №3 на РУНН-Е
- АВР-400 «мережа — дизель-генератор» для промислового об'єкта — два моторизовані вводи 400 А, контроль фаз, взаємоблокування, щит обліку IP54. кейс АВР-400 «мережа — ДГУ»
- Щити насосних станцій мережі АЗК — сім шаф для ПНС і КНС: АВР на два вводи 160/400 А, плавний пуск до 110 кВт, контроль рівня. кейс щитів насосних станцій
Проєктувальникам
Типові рішення: ВРУ · АВР 0,4 (один ввід і два вводи) · ЩО-90 для ЗТП · УКМ · шафа обліку · ЯВУ · ЯЗЗ · тимчасове електропостачання. Розділ типові рішення для проєктувальників.
Гарантія
2 роки на обладнання власного виробництва, у окремих випадках 5 років за домовленістю; на металоконструкції корпусу — 10 років. Відлік — з дня введення в експлуатацію, але не більше 3 років з дня отримання.
Питання, які ставлять найчастіше
Чим ВРП відрізняється від РУНН? ВРП — це ввідно-розподільний пристрій будівлі: приймає живлення, розподіляє й веде облік, ставиться в електрощитовій. РУНН стоїть на стороні низької напруги трансформатора і розводить 0,4 кВ по об'єкту. У невеликому об'єкті їх функції можуть збігатися, у великому це різні щити.
Що таке ЩО-90 і на який струм вони бувають? Панелі збірного щита 0,4 кВ; струм — до 4000 А залежно від виконання і перерізу шин.
Чи потрібен АВР? Потрібен там, де перерва в живленні коштує дорожче за шафу: насосні, котельні, медичні й харчові виробництва, серверні. Якщо резерв — дизель-генератор, це також рішення на АВР.
Навіщо компенсація реактивної потужності? Щоб не платити за реактивну енергію й розвантажити трансформатор. Потрібна там, де багато асинхронних двигунів, зварювання, дроселів. Розрахунок робиться за фактичним навантаженням.
Виготовите за нашою схемою? Так. Схема головних кіл, номінали апаратів, струми, переріз шин і комплектація — під проєкт.
Строк виготовлення? Залежить від проєкту. Строк узгоджуємо після специфікації.
Чим силовий щит відрізняється від щита керування? Силовий щит приймає і розподіляє потужність: ввід, секціонування, відхідні лінії, захист від перевантажень і струмів КЗ. Щит керування вмикає й вимикає обладнання за алгоритмом — насоси, двигуни, вуличне освітлення: пускачі або плавний пуск, реле контролю, автоматика. На об’єкті вони зазвичай стоять поруч і живляться від однієї збірки.
