Шафи оперативного постійного струму ШОТ під проєкт

Призначення ШОТ

Шафа оперативного постійного струму — джерело живлення для кіл керування, захисту, автоматики та сигналізації підстанції. Вона живиться від мережі 220 В, 50 Гц, а на виході дає постійний оперативний струм, який не зникає разом із мережею: поки мережі немає, навантаження тримає акумуляторна батарея.

Такий щит ставлять там, де вимкнення оперативних кіл неприпустиме: на підстанціях і розподільчих пунктах із вимикачами, релейним захистом та телемеханікою, у власних потребах об'єктів.

Кожна шафа збирається під конкретний проєкт: склад визначає ваша схема живлення оперативних кіл та опитувальний лист.

Що входить штатно

• два незалежні вводи ~220 В із захистом від імпульсних перенапруг;
• два випрямлячі на дві секції постійного струму зі спільною акумуляторною батареєю;
• акумуляторна батарея в окремому відсіку з власним апаратом захисту;
• контролер системи живлення: заряд, тест батареї, журнал подій;
• контроль ізоляції кіл постійного струму; пошук лінії зі зниженим опором ізоляції — переносними кліщами;

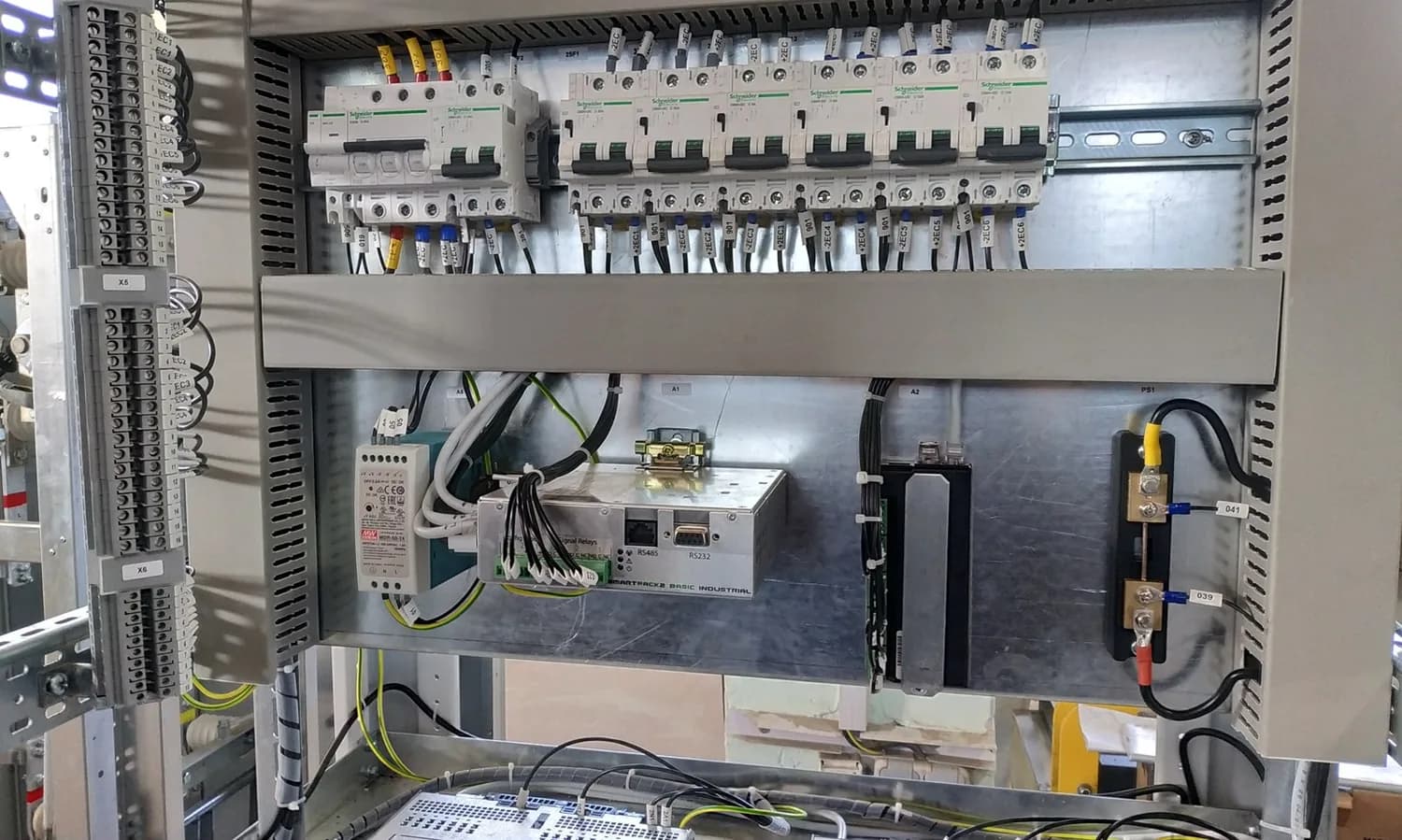

• розподіл на групи з окремими апаратами захисту;
• прилади індикації напруги та струму на дверях;
• вихідні реле аварії та стану — в диспетчеризацію;
• антиконденсаційний обігрів із термостатом.

Що підбирається за проєктом

• напруга оперативного струму та потужність випрямлячів;
• ємність батареї за розрахунковим часом автономії;
• кількість і номінали груп, що відходять;
• допоміжне джерело 24 В / 2,5 А, вентиляція відсіку батареї, клеми для зовнішніх сигналів;
• ступінь захисту, габарити та колір корпусу.

Штатний склад — це те, що стояло в обох задокументованих шафах; остаточну комплектацію фіксує опитувальний лист і схема електрична принципова, що йде з паспортом.

Що ми виготовляли

Виконані роботи описуємо складом — тим, що реально стоїть у шафах.

• Шафа 220 В постійного струму, виконання У3, IP31: два випрямлячі по 2000 Вт, контролер системи живлення, модуль контролю стану апаратів і сигналізації, два амперметри 10 А і вольтметр 250 В, батарея з 17 моноблоків 12 В / 56,4 А·год в окремому відсіку; ввідні апарати 16 А, апарати кола батареї 63 А.
• Шафа 220 В постійного струму, виконання У3, IP54: те саме призначення зі щільнішим ступенем захисту, корпус того ж габариту 2200×800×600 мм.
• Найраніша з трьох: шафа оперативного постійного струму, що пройшла електротехнічну лабораторію у 2018 році.

LK Energy Group виробляє щитове обладнання на власному заводі в Одесі з 2015 року (компанія — з 2005). Кожна шафа виходить із заводу з паспортом і схемою електричною принциповою; протокол приймально-здавальних випробувань надаємо за запитом.

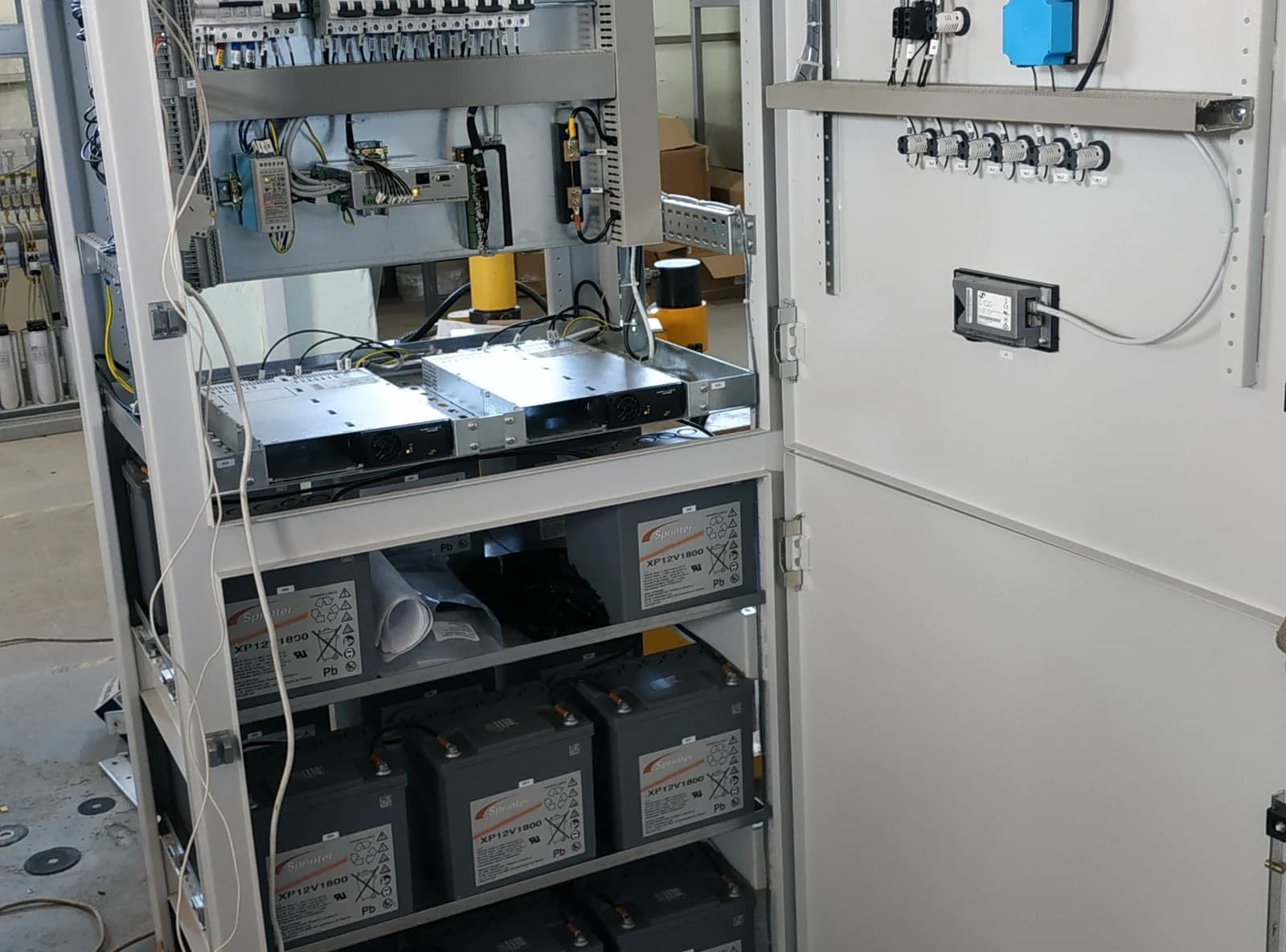

Склад шафи

Постійна частина — ввідний апарат, випрямлячі, акумуляторна батарея та розподіл на групи. Решта визначається проєктом.

Ввід

два однофазні вводи ~220 В, 50 Гц із захистом від імпульсних перенапруг;

Випрямлячі

два випрямлячі живлять дві секції постійного струму зі спільною батареєю: у виконаних роботах по 2000 Вт кожен, номінальний вихідний струм шафи — 16 А при 230 В на виході випрямляча;

Батарея

окремий відсік у нижній частині шафи, власний апарат захисту; у виконаних роботах — 17 моноблоків 12 В / 56,4 А·год;

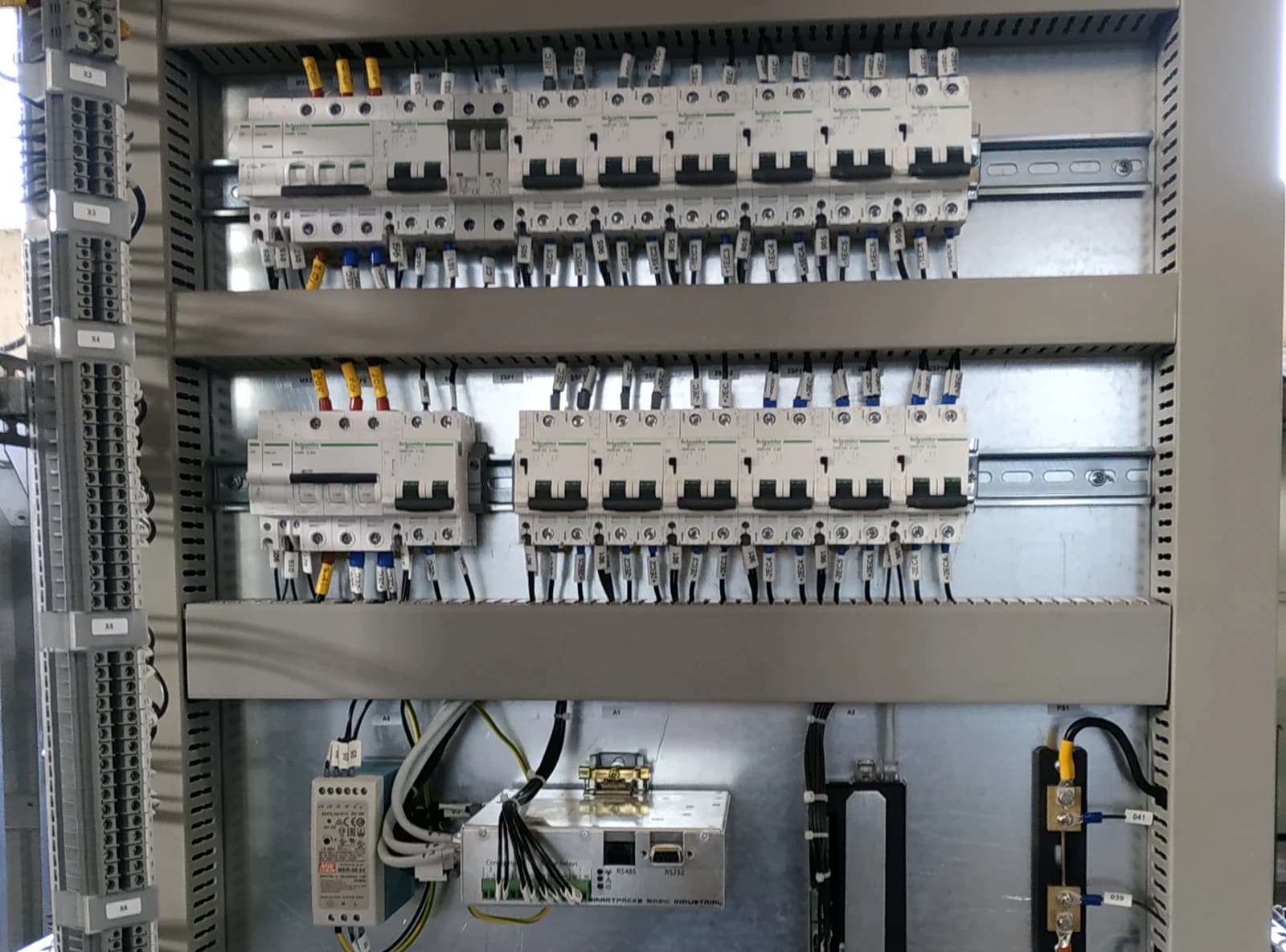

Контроль

контролер системи живлення та модуль контролю стану апаратів і сигналізації: заряд, тест батареї, контроль ізоляції, аварійні сигнали;

Індикація

два амперметри 10 А (струм кожної секції) і вольтметр 250 В на дверях;

Обігрів

антиконденсаційні нагрівачі з термостатом і режимом «ручний / автомат» — в обох шафах виконаних робіт, на дверях лампа «обігрів увімкнено»;

За проєктом

допоміжне джерело 24 В / 2,5 А, вентиляція відсіку батареї, клеми для зовнішніх сигналів.

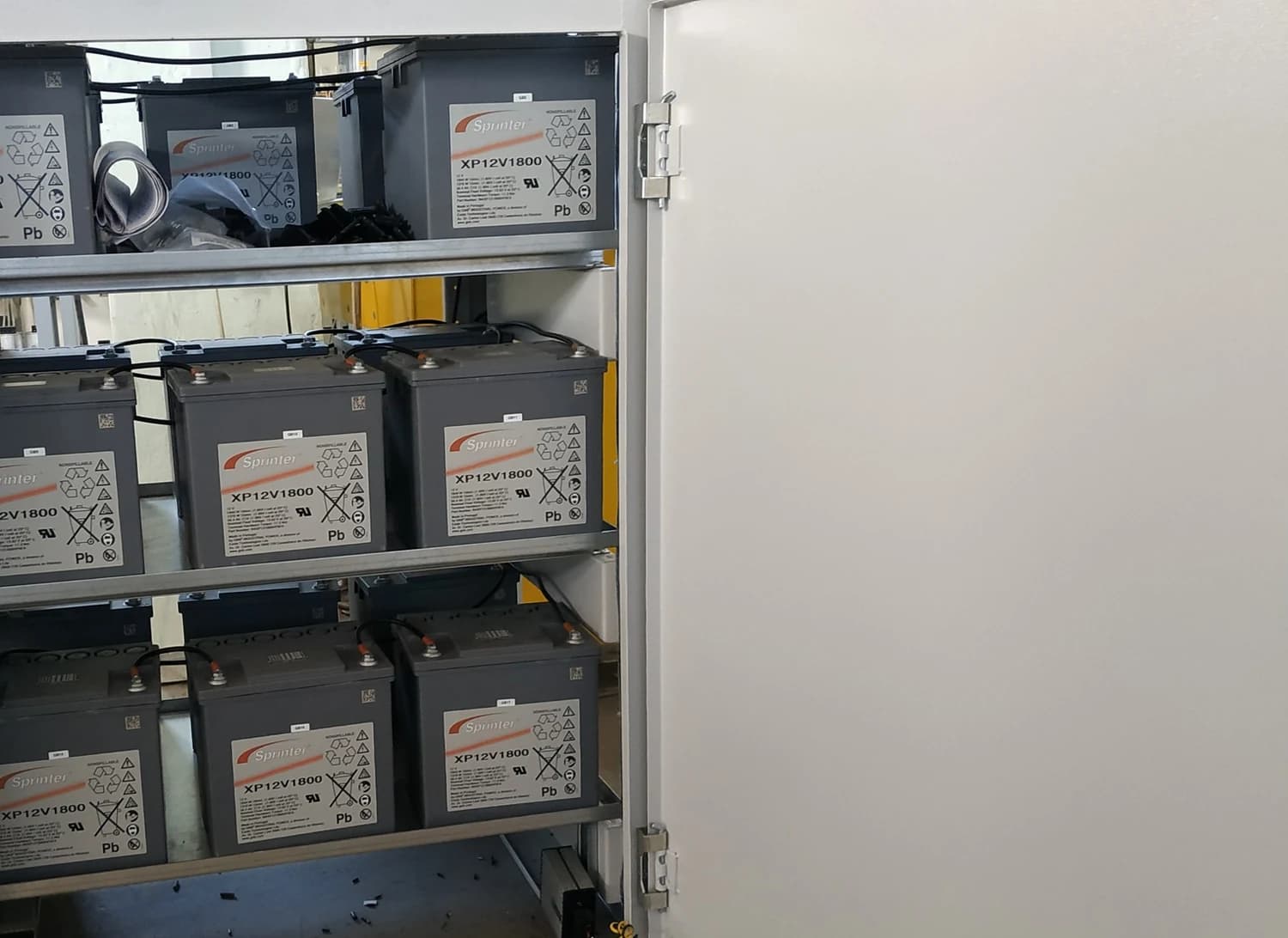

Чому батарея стоїть окремо

Батарея живе за власними правилами: їй потрібні вентиляція, доступ для огляду й заміни та власний апарат захисту. Тому в наших шафах під неї відведено окремий відсік із полицями, а силова й контрольна частини зібрані вище — обслуговування однієї частини не змушує лізти в іншу.

Час автономії — це розрахунок: струм навантаження оперативних кіл, допустиме зниження напруги та ємність батареї. Ми рахуємо його за вашими даними на етапі опитувального листа й підбираємо ємність.

Ємність батареї рахуємо для температури в місці встановлення: на морозі батарея віддає менше, тому для неопалюваних приміщень і вулиці закладаємо обігрів відсіку й перевіряємо ємність за фактичною температурою.

Схему живлення оперативних кіл надає замовник або проєктант; ми виготовляємо шафу за нею і видаємо схему електричну принципову виконання разом із паспортом виробу.

Основні параметри ШОТ

У таблиці — параметри виконаних робіт; під ваш проєкт вони підбираються заново.

Остаточні значення узгоджуються на етапі опитувального листа.

Комплект поставки

• шафа оперативного постійного струму відповідно до договору та опитувального листа — 1 шт.;
• паспорт виробу — 1 шт.;
• схема електрична принципова — 1 шт.

Протокол приймально-здавальних випробувань — за запитом.

Що підбирається під проєкт

• напруга оперативного струму та потужність випрямлячів;
• ємність батареї за розрахунковим часом автономії;
• кількість і номінали груп, що відходять;
• контроль ізоляції кіл постійного струму;
• органи індикації на дверях і склад сигналів у диспетчеризацію;
• ступінь захисту, габарити та колір корпусу — за замовленням.

Як замовити

Для розрахунку надішліть перелік споживачів оперативного струму та потрібний час автономії: що живиться від шафи, який струм у нормальному режимі та в момент вмикання вимикачів, де стоїть шафа.

Строк виготовлення називаємо разом із ціною, після опитувального листа: він залежить від складу апаратів і їх наявності.

Не призначено для роботи

• у середовищі зі струмопровідним пилом, їдкими парами та газами, що руйнують метал і ізоляцію;
• у місцях із сильною тряскою, вібрацією та ударами;
• на пересувних установках.

Гарантія

Гарантія на виріб — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років*. Розрахунковий термін служби до списання — 25 років за умови заміни комплектуючої апаратури, термін служби якої менший.

*Орієнтовні строки та умови. Точний термін гарантії — у договорі постачання.

Шафа оперативного постійного струму (ШОТ) — джерело живлення кіл керування, захисту, автоматики та сигналізації. Живиться від мережі 220 В, 50 Гц; випрямлячі тримають навантаження й заряджають акумуляторну батарею, а коли мережа зникає, батарея бере навантаження на себе — оперативні кола не знеструмлюються. У виконаних роботах: шафа 220 В постійного струму у виконанні У3 з IP31 — два випрямлячі по 2000 Вт (номінальний вихідний струм 16 А при 230 В на виході випрямляча), контролер системи живлення, два амперметри 10 А і вольтметр 250 В, батарея з 17 моноблоків 12 В / 56,4 А·год в окремому відсіку, ввідні апарати 16 А і апарати кола батареї 63 А; друга шафа У3 з IP54 того ж габариту 2200×800×600 мм; третя шафа пройшла електротехнічну лабораторію в 2018 році. Потужність випрямлячів, ємність батареї та кількість груп підбираємо за вашою схемою живлення оперативних кіл. Збираємо на власному заводі в Одесі, кожна шафа — з паспортом і схемою електричною принциповою. Ціна за запитом.
