ГРЩ, ВРУ и щитовое оборудование 0,4 кВ

Главные распределительные щиты из панелей ЩО-90, вводно-распределительные устройства, РУНН, шкафы АВР и установки компенсации реактивной мощности. Изготавливаем по вашей однолинейной схеме на заводе в Одессе. Инженерная компания с 2005 года, производство — с 2015-го.

Рассчитать щит по схеме Подобрать по току Получить КП

Сколько стоит

Изделие	Для чего	Ориентировочная цена
Панели ЩО-90	из них собирают ГРЩ: вводные, линейные, секционные, комбинированные, торцевые панели и шинные мосты; ток до 4000 А	от 11 000 грн за панель
ВРУ (ВРП)	прием, распределение и учет в жилых, коммунальных и общественных зданиях	от 40 000 грн
Шкафы РУНН	распределение 0,4 кВ со стороны НН трансформатора	от 40 000 грн
РУНН до 5000 А, наружное исполнение	то же, но под открытым небом: IP54, козырек над дверью	по запросу
Шкафы АВР	автоматический ввод резерва — второй ввод или дизель-генератор	по запросу
УКМ-0,4	компенсация реактивной мощности, удержание cos φ	по запросу
ЯВУ, шкафы учета, И-710	учет, ввод, управление уличным освещением	по запросу

Цены ориентировочные, не являются публичной офертой.

Подобрать щит под ваш объект

ГРЩ — это сборка, а не одно изделие

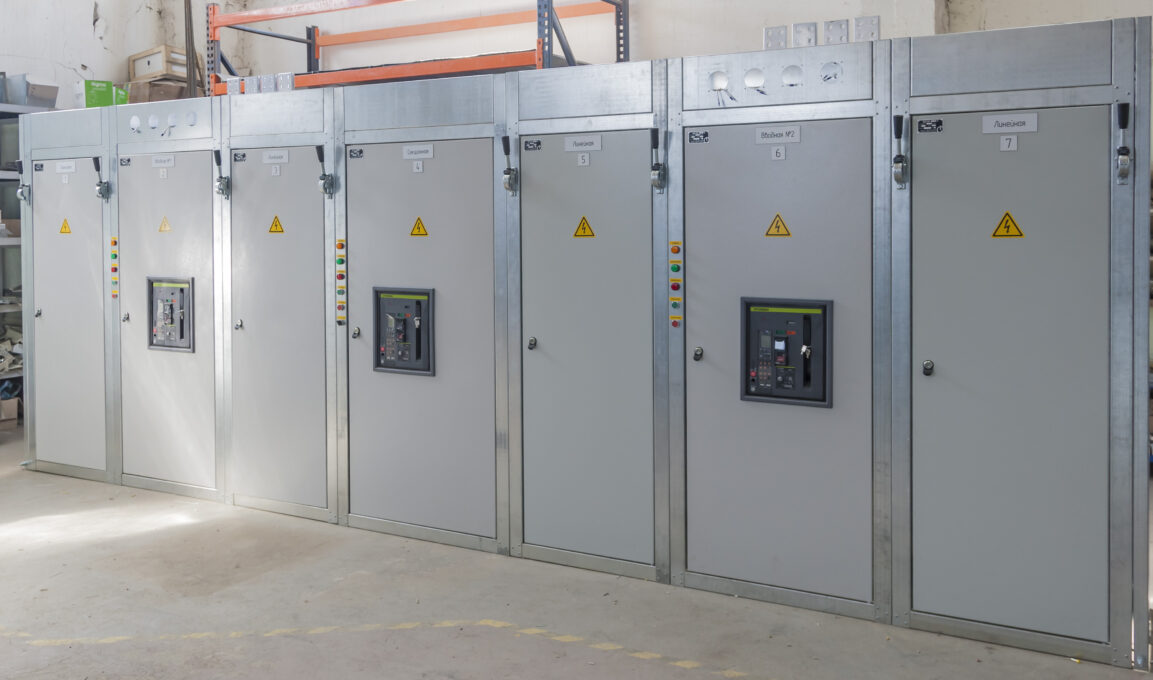

Главный распределительный щит собирается из панелей ЩО-90. Панели принимают и распределяют электроэнергию 0,23/0,4 кВ трехфазного тока 50 Гц и защищают отходящие линии от перегрузок и токов короткого замыкания. Работают в системах заземления TN-C, TN-C-S, TN-S и IT. Обслуживание — с фасадной стороны, это важно в узких электрощитовых. Аппараты — воздушные (ACB) и в литом корпусе (MCCB). Ток — до 4000 А в зависимости от исполнения и сечения шин.

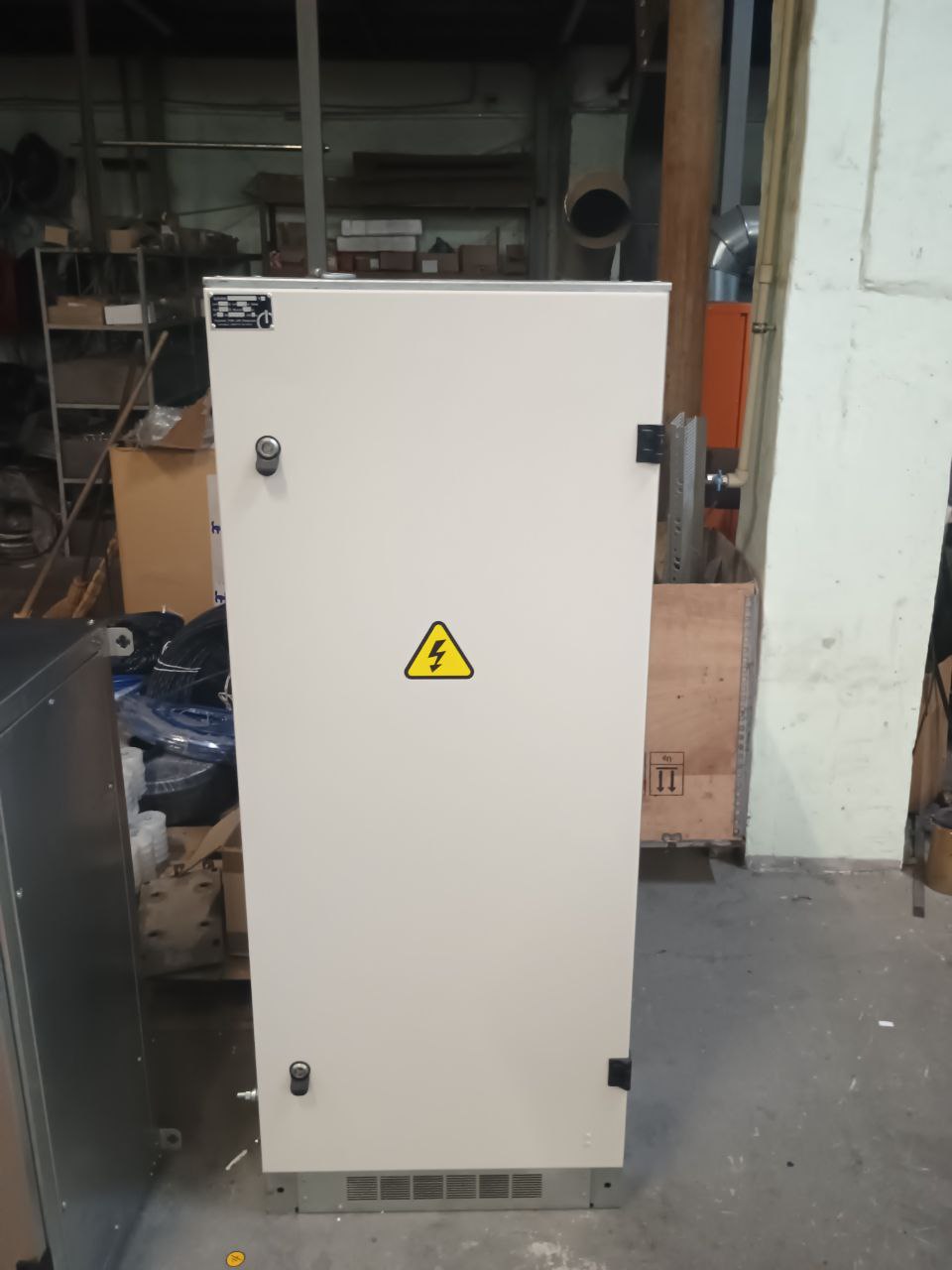

ВРУ рассчитано на сеть 380/220 В с глухозаземленной нейтралью, ставится в электрощитовых помещениях, ввод и вывод кабелей — снизу. Одностороннее обслуживание, климатическое исполнение У3, степень защиты IP30 (со стороны дна IP00), сборный ток обычно до 1000 А под проект. Соответствует ДСТУ EN 61439-1.

РУНН принимает 0,4 кВ со стороны низкого напряжения трансформатора и разводит по отходящим линиям. Типовое исполнение — ввод, секционное соединение шин и группа отходящих аппаратов; сборные шины до 5000 А. Для улицы корпус IP54 с козырьком над дверью.

Шкаф АВР переключает нагрузку на резервный источник, когда на основном вводе исчезло напряжение, нарушилось чередование фаз, параметры вышли за пределы нормы или произошло короткое замыкание. После восстановления основного ввода питание возвращается автоматически.

УКМ-0,4 удерживает cos φ около заданного значения: микропроцессорный регулятор включает и отключает ступени конденсаторов под фактическую нагрузку. Это снижает плату за реактивную энергию и разгружает трансформатор. Дроссели нужны не всегда — только там, где есть риск резонанса или повышенный уровень высших гармоник.

Как подбирают щит

Расчетный ток и сечение сборных шин.
Сколько вводов и нужно ли секционирование.
Сколько отходящих линий и какие номиналы аппаратов.
Нужен ли АВР и что является резервом — второй ввод или дизель-генератор.
Учет — коммерческий или технический, где стоит.
Компенсация реактива — нужна там, где много двигателей, сварка, дроссели освещения.
Где стоит щит — помещение или улица, отсюда степень защиты.

Нет схемы — пришлите перечень нагрузок, посчитаем сами.

Оборудование или под ключ — как удобнее. Нужны только изделия — изготовим под вашу схему. Нужен монтаж и пусконаладка на объекте — берем и это, вплоть до подстанции под ключ.

Наши объекты

ГРЩ 0,4 кВ на 2000 А — три панели ЩО-90, два ввода и секционная, выкатные воздушные

автоматы с микропроцессорными расцепителями.

Комплект ЩО-90 на один щит — восемь панелей: вводные на 1000 и 2000 А, линейные на 1250 А,

трансформаторы тока 0,5S под коммерческий учет.

Десять панелей ВРП одним комплектом — от главного ввода на 1600 А до щитка на 100 А.
Щитовая №3 для сети АЗС — три шкафа РУНН-Э 0,4 кВ на 250 А: ввод с моторизованным

переключателем на два ввода, управление двигателями, плавный пуск.

АВР-400 «сеть — дизель-генератор» для промышленного объекта — два моторизованных ввода

400 А, контроль фаз, взаимоблокировка, щит учета IP54.

Щиты насосных станций сети АЗС — семь шкафов для ПНС и КНС: АВР на два ввода 160/400 А,

плавный пуск до 110 кВт, контроль уровня.

регион. Отрасль и регион берем из описания кейса; где их нет — не выдумываем.

Гарантия

2 года на оборудование собственного производства, в отдельных случаях 5 лет по договоренности; на металлоконструкции корпуса — 10 лет. Отсчет — со дня ввода в эксплуатацию, но не более 3 лет со дня получения.

Частые вопросы

Чем ГРЩ отличается от ВРУ? ГРЩ — главный распределительный щит объекта, обычно собирается из панелей ЩО-90 и рассчитан на большие токи. ВРУ — вводно-распределительное устройство здания: прием, распределение и учет, как правило до 1000 А. На небольшом объекте функции совпадают, на крупном это разные щиты.

Чем ВРУ отличается от РУНН? РУНН стоит на стороне низкого напряжения трансформатора и разводит 0,4 кВ по объекту. ВРУ — щит здания.

На какой ток бывают панели ЩО-90? До 4000 А в зависимости от исполнения и сечения шин.

Нужен ли АВР? Нужен там, где перерыв в питании стоит дороже шкафа: насосные, котельные, медицинские и пищевые производства, серверные.

Зачем компенсация реактивной мощности? Чтобы не платить за реактивную энергию и разгрузить трансформатор. Расчет делается по фактической нагрузке, а не по формуле из справочника.

Изготовите по нашей схеме? Да. Схема главных цепей, номиналы аппаратов, токи, сечение шин и комплектация — под проект.

Срок изготовления? Зависит от проекта. Срок согласовываем после спецификации.
