Десять панелей ВРП одним комплектом: от 100 до 1600 А

Задача

Заказчику нужен был не «щит», а весь низковольтный распределительный узел объекта одним комплектом: ввод, секции распределения, отдельные щиты под технологию и учет. Три требования определили работу:

• Один ряд, один габарит. Панели должны были встать в помещении единой линией — с одинаковой высотой 2100 мм и цоколем, несмотря на разную ширину и разные токи.
• Разброс токов в десять раз. В одном комплекте и главный ввод 1600 А, и щиток на 100 А. Это разная ошиновка, разная аппаратура и разная масса, но одинаковая логика обслуживания.
• Учет на каждом вводе. Панели готовились под коммерческий и технический учет: трансформаторы тока под расчетные коэффициенты, место под счетчик, испытательные колодки.

Решение

Собрали комплект, а не набор шкафов: спроектировали, изготовили корпуса, смонтировали аппаратуру, промаркировали и паспортизировали каждую панель на собственном заводе в Одессе.

• Единый конструктив. Все панели высотой 2100 мм, глубиной 600 мм, на цоколе 100 мм; отличается только ширина под начинку: 900 мм у типовой, 1500 и 1800 мм у секций с двойным набором отходящих, 2400 мм у ввода на 1600 А. Исключение — навесной щиток ЩР-Т, 1200 × 600 × 300 мм.

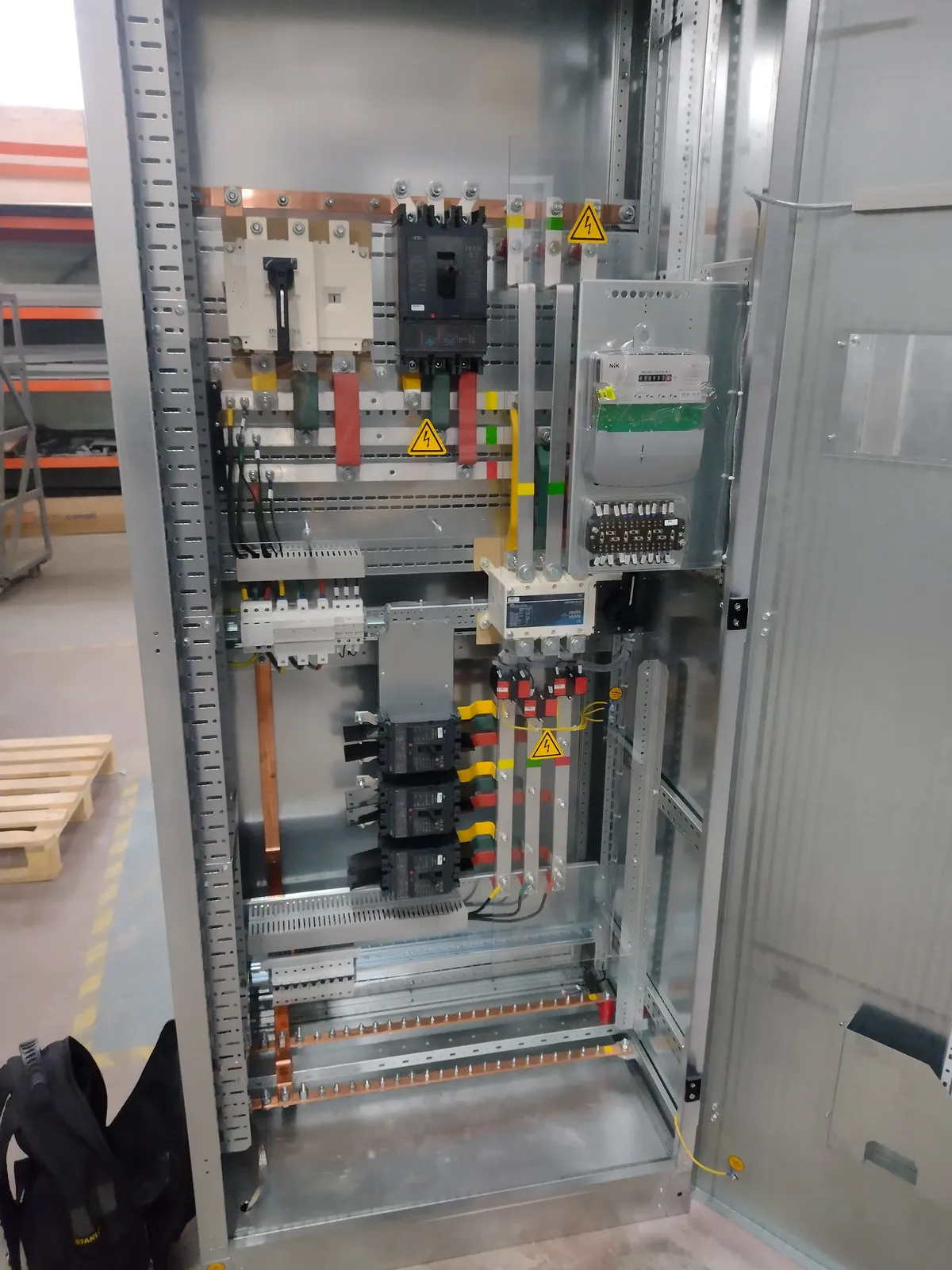

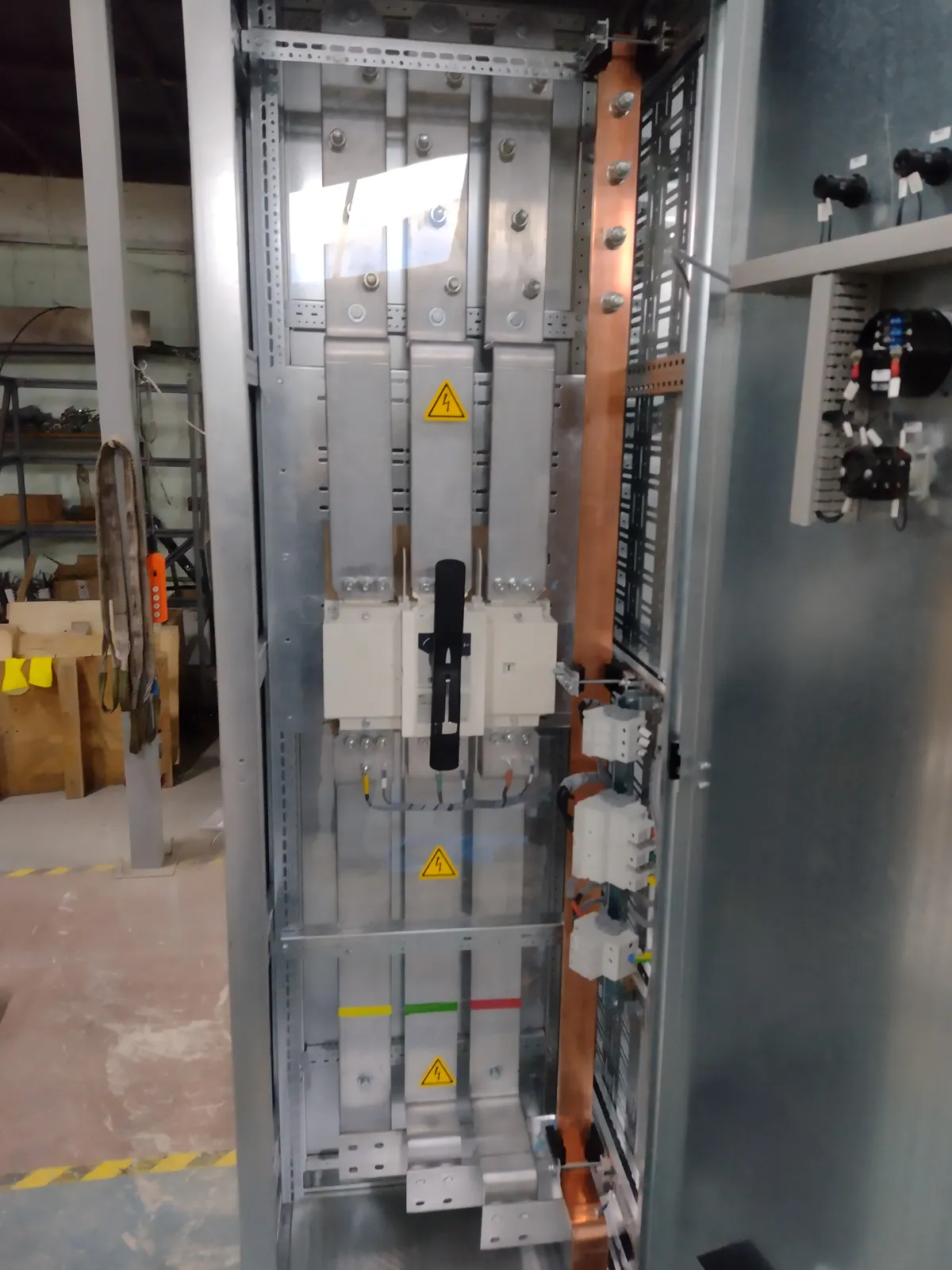

• Главный ввод 1600 А. Выключатель нагрузки на 1600 А, ошиновка под полный ток, отдельный отсек — панель ВРП-9 массой 360 кг.

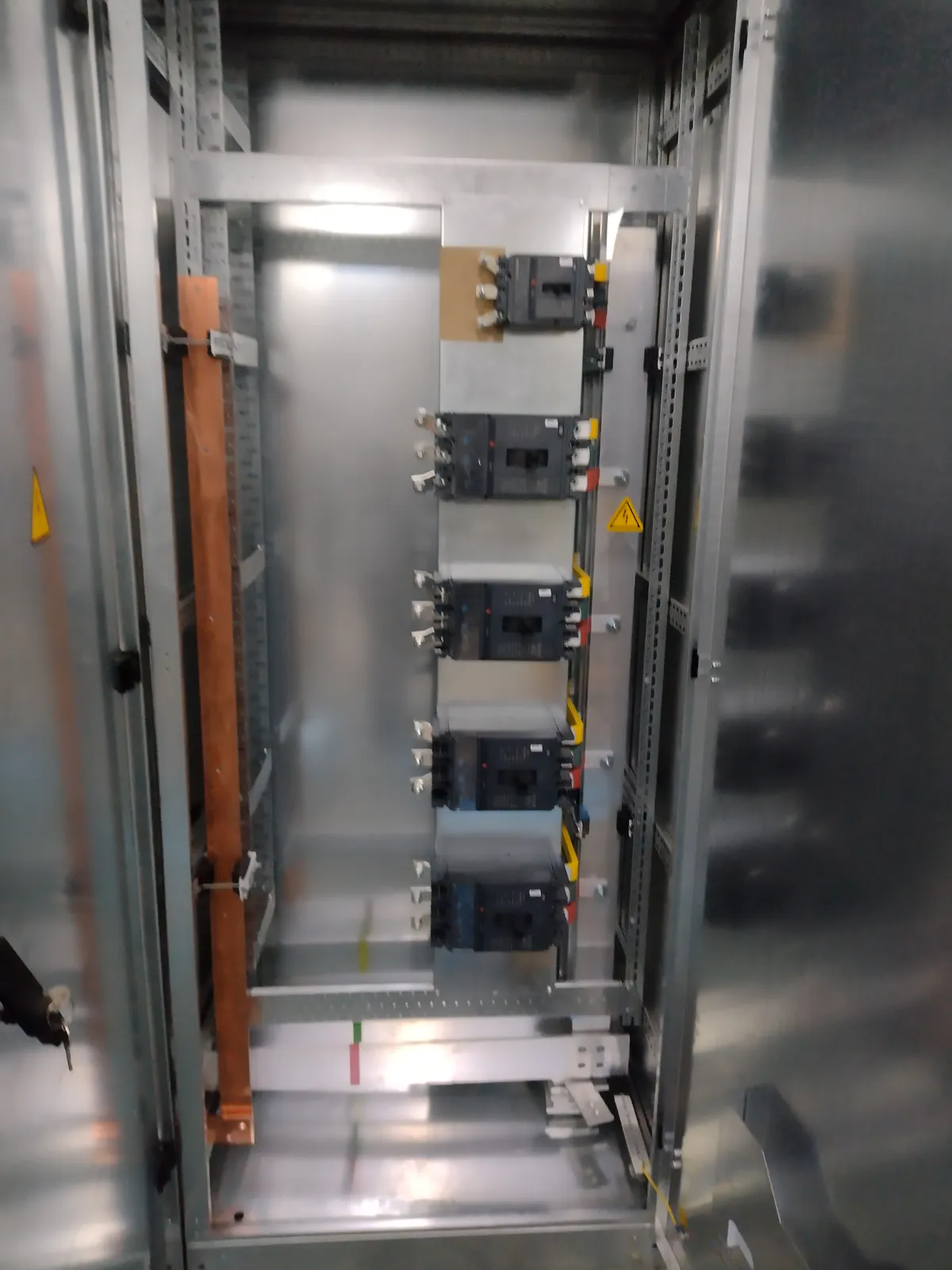

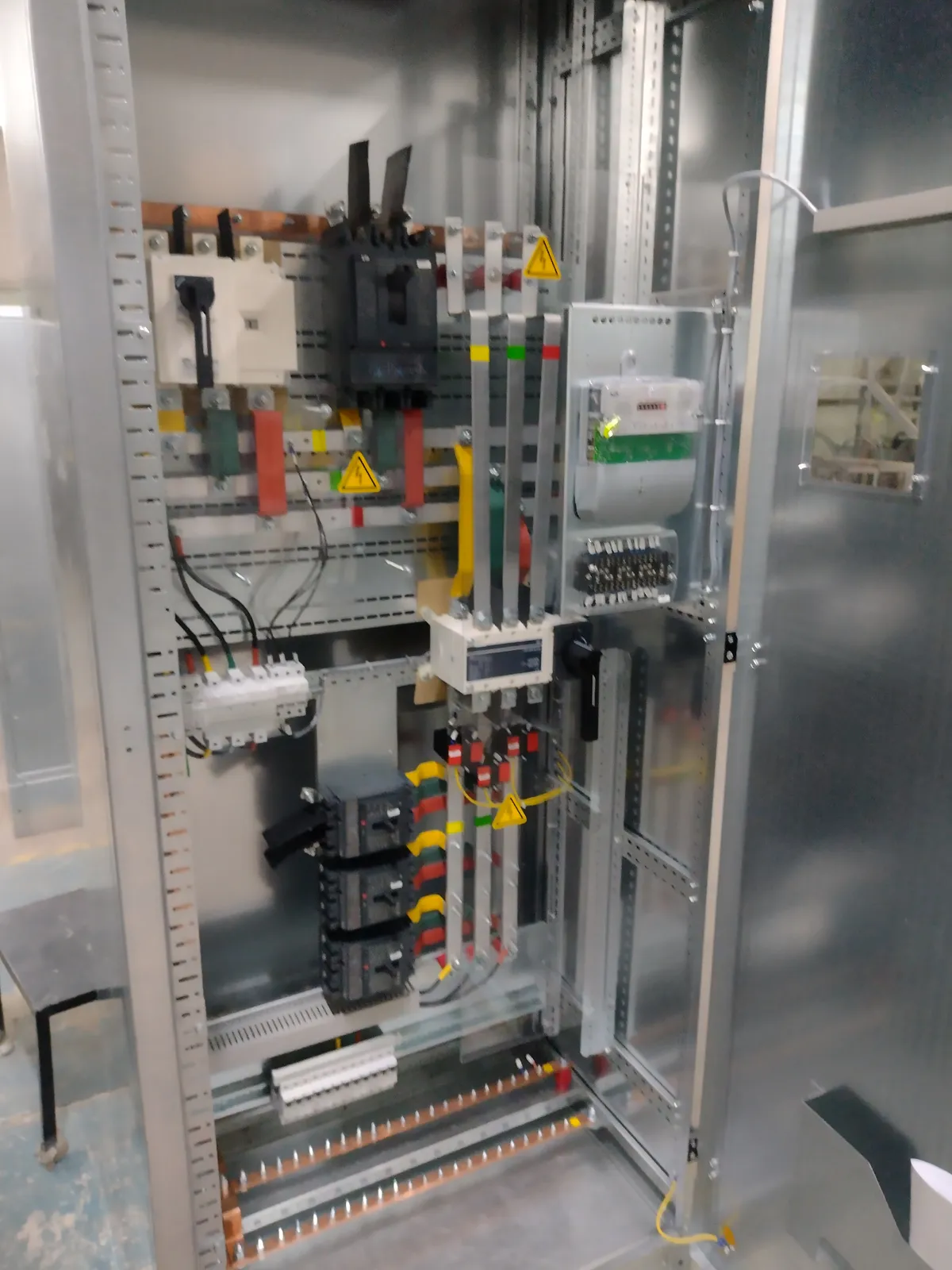

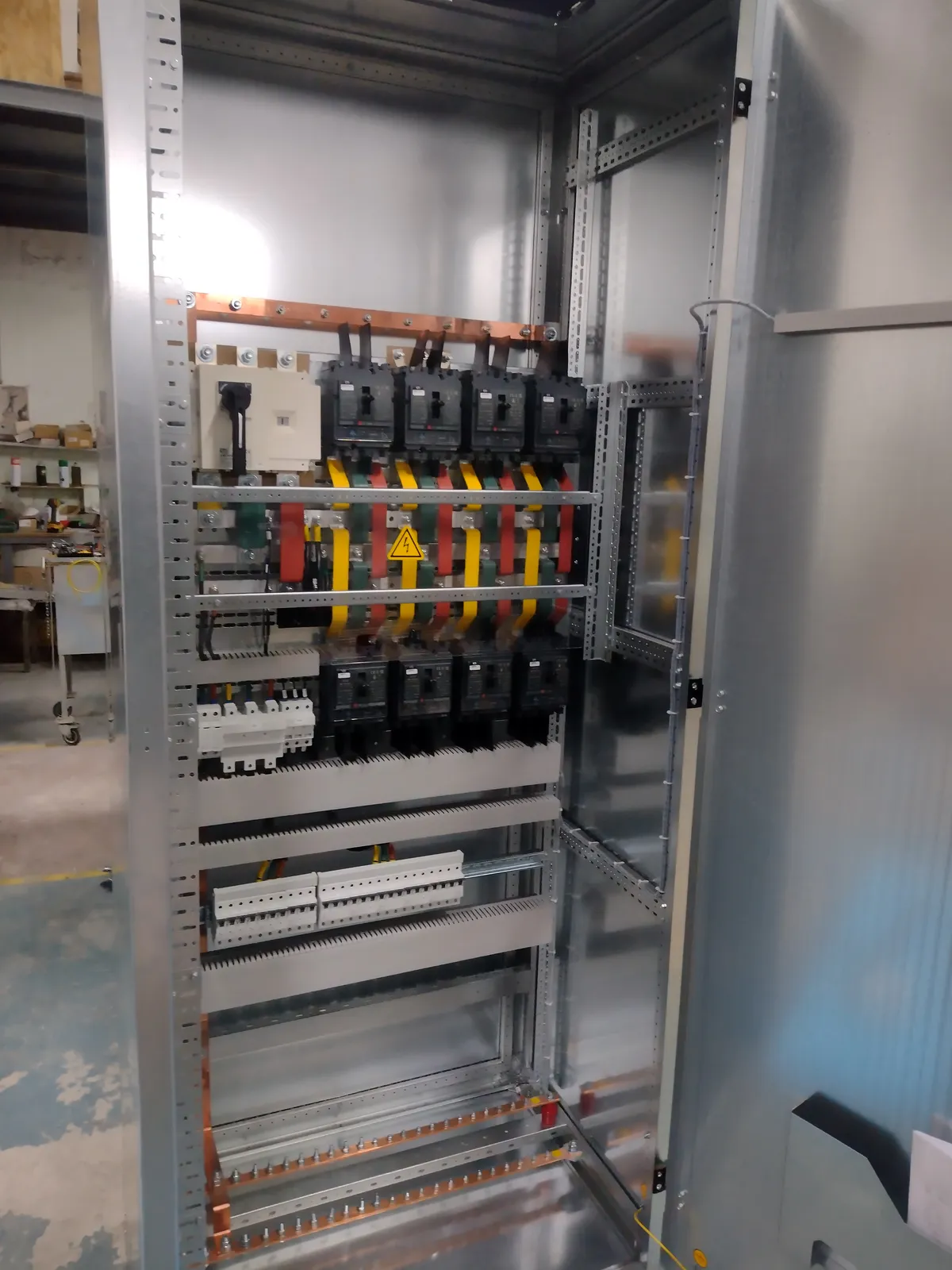

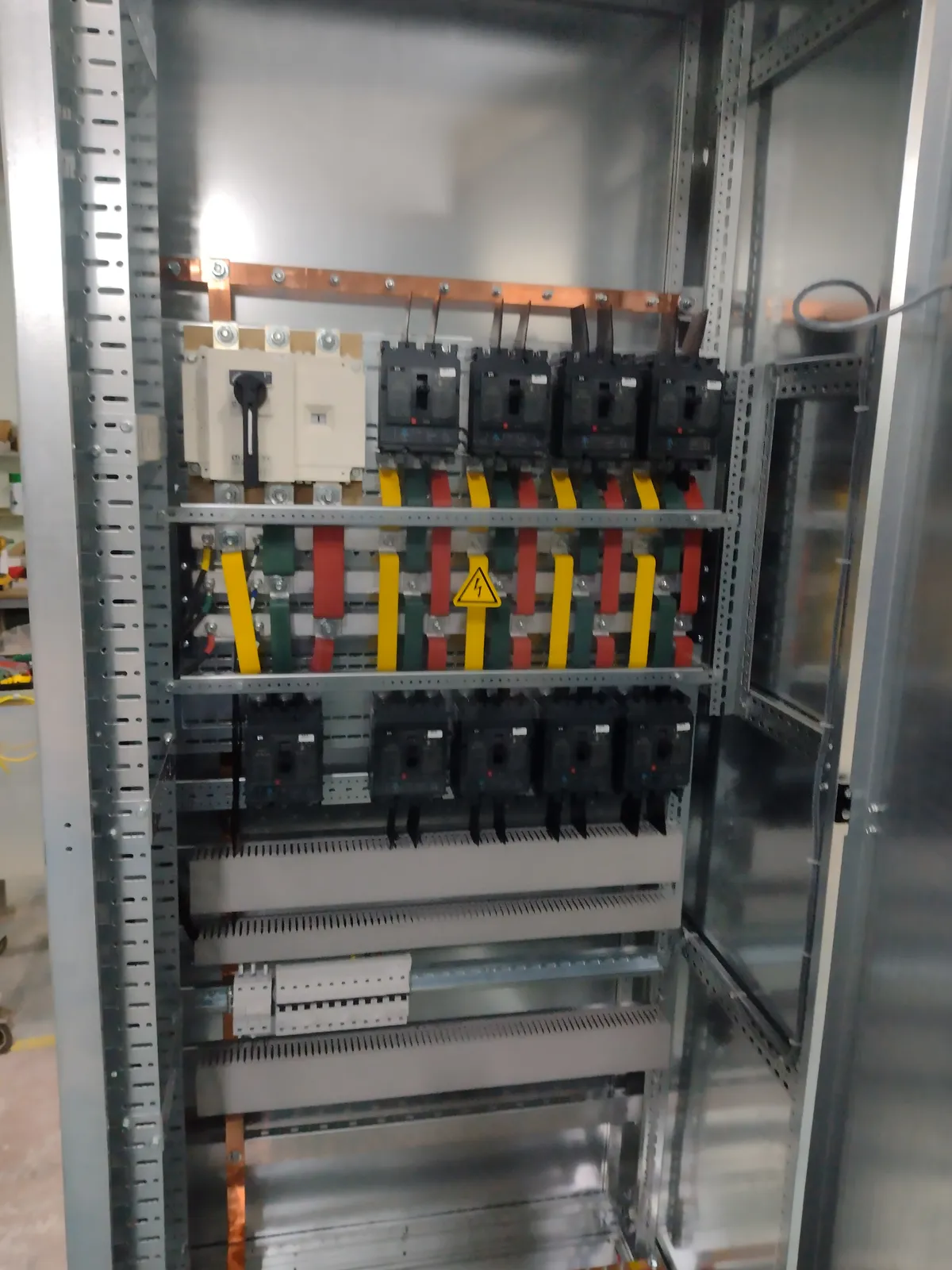

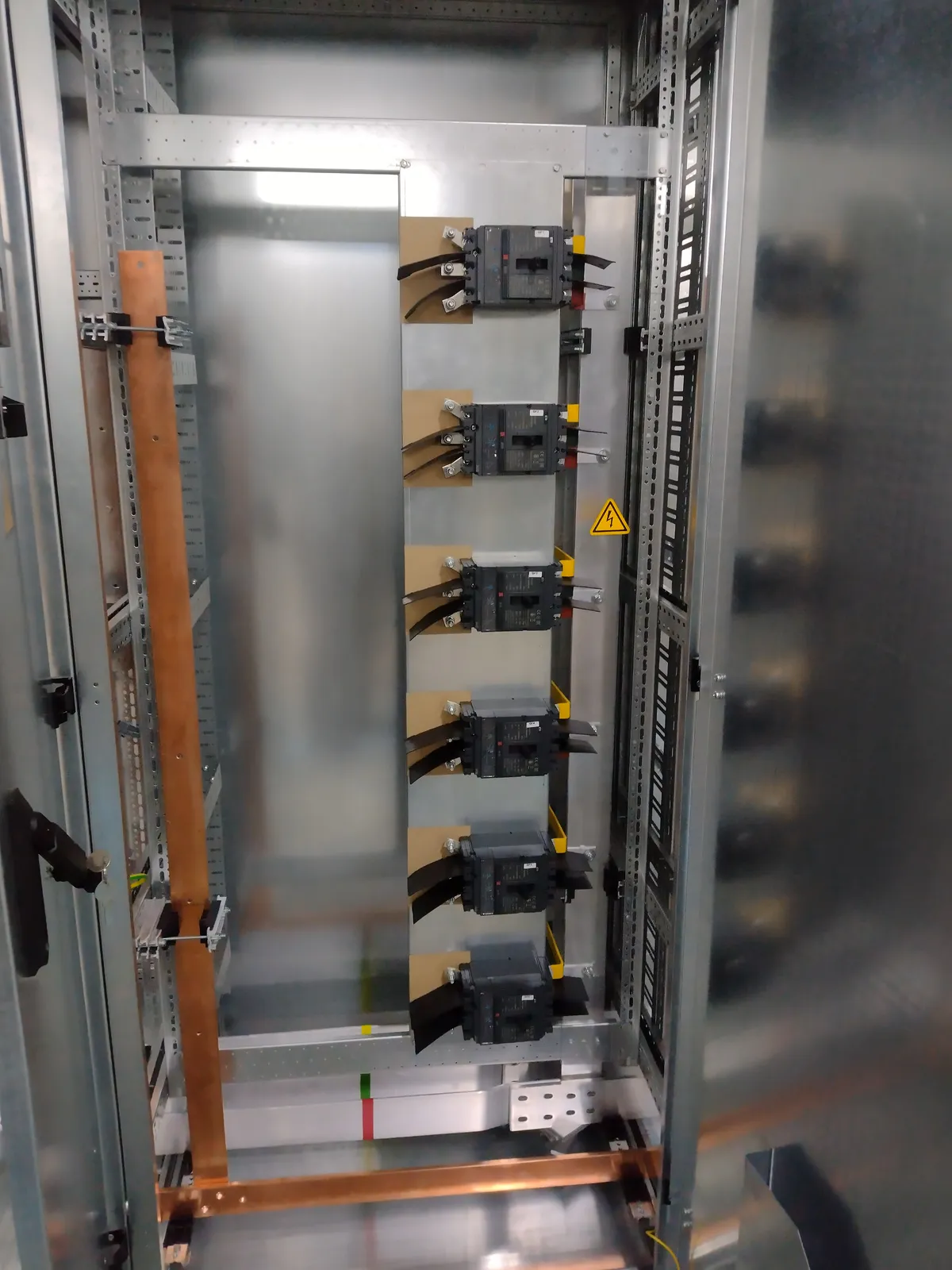

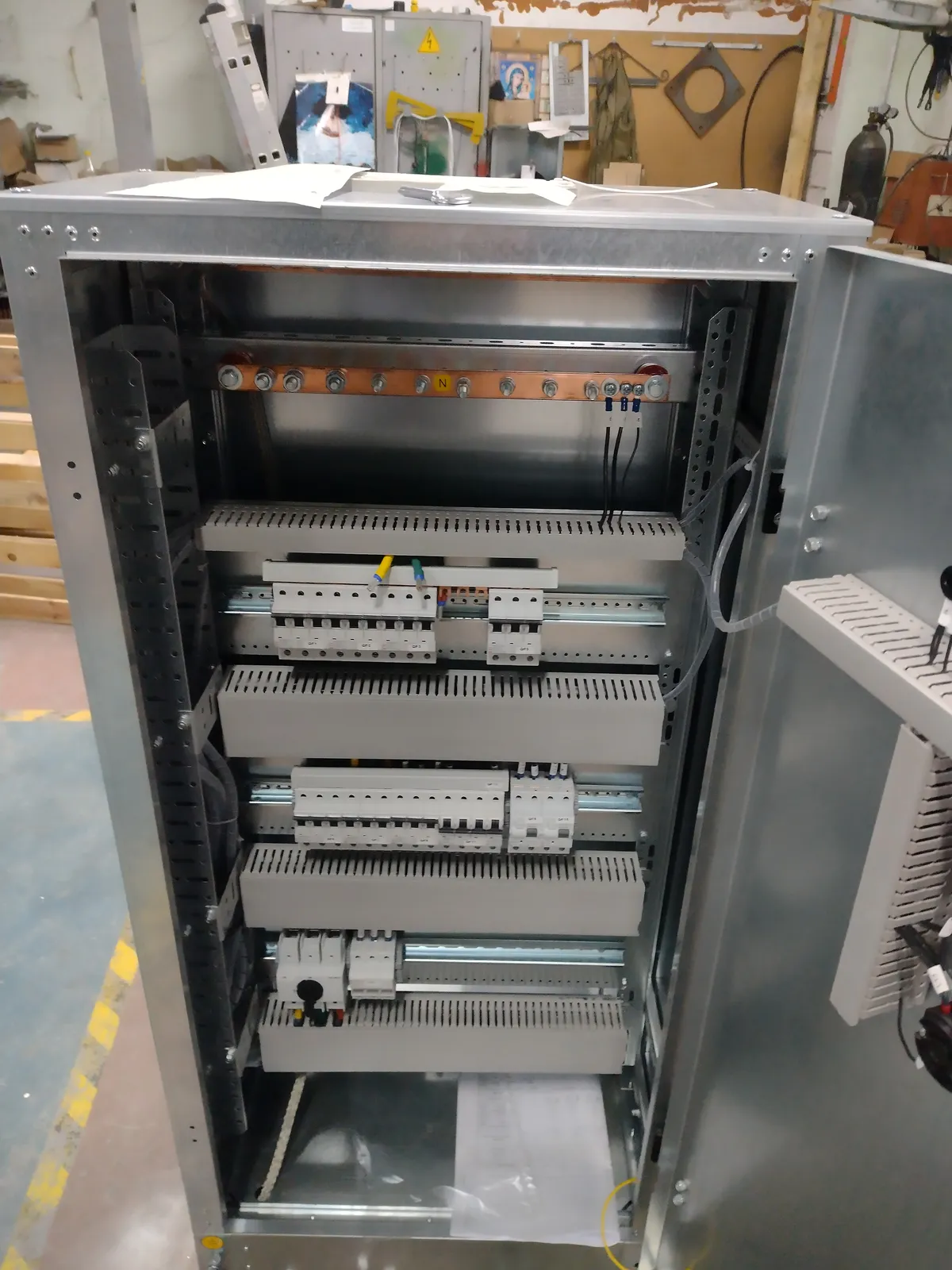

• Одна серия аппаратуры на весь комплект. Выключатели нагрузки и переключатели «1-0-2» для переключения питания, автоматические выключатели в литом корпусе на отходящих, модульные автоматы на мелких линиях, ограничители перенапряжения в каждой панели, дифференциальный автомат там, где есть розеточный контур. Один производитель аппаратуры на все десять панелей — это одинаковые запчасти и одинаковый сервис для эксплуатации.
• Учет. Трансформаторы тока 400/5, 250/5 и 150/5 с классом точности 0,5 и указанными в паспортах заводскими номерами, вольтметр с переключателем фаз в каждой панели, место и крепление под счетчик, испытательная колодка.
• Защита от перенапряжений — ограничитель ETITEC в каждой панели, включая навесной щиток.

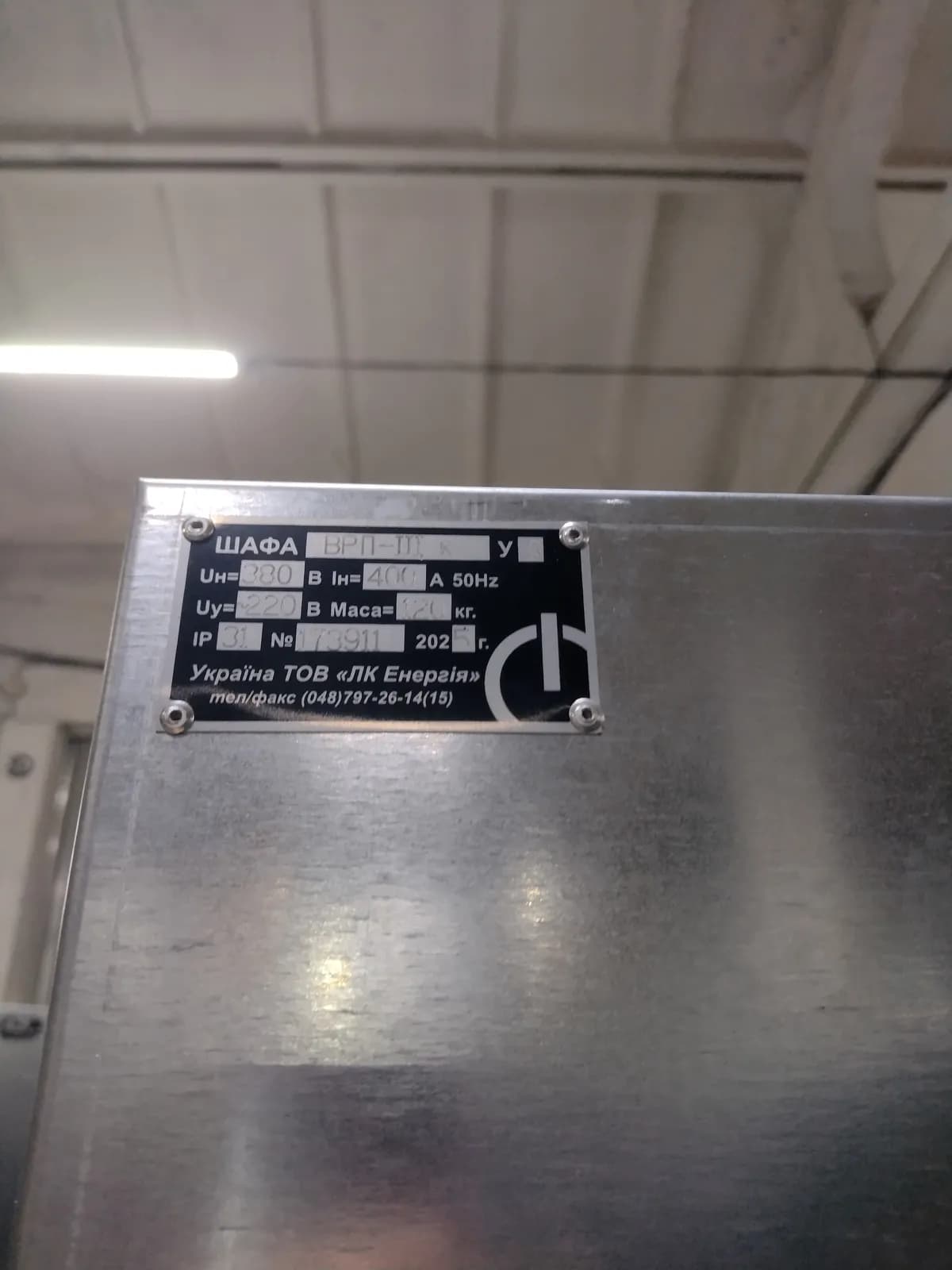

• Паспортизация. У каждой из десяти панелей — собственный паспорт с заводским номером (№173904–173913) и шифром заказа, плюс металлическая табличка на корпусе. Номер на табличке совпадает с номером в паспорте: на объекте панель опознается без бумажного архива.

Цифры (из паспортов)

Вводно-распределительные пункты ВРП, заказ Э-24-440, 2025 г.

ВРП-1	173904	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП-2	173905	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП-3	173906	400 А	2100 × 1800 × 600 (+ цоколь 100)	220
ВРП-4	173907	400 А	2100 × 1500 × 600 (+ цоколь 100)	220
ВРП-5	173908	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП-6	173909	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП-9	173910	1600 А	2100 × 2400 × 600 (+ цоколь 100)	360
ВРП-Щ-к	173911	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП Щ-ТМ	173912	400 А	2100 × 900 × 600 (+ цоколь 100)	120
ВРП ЩР-Т	173913	100 А	1200 × 600 × 300 (+ цоколь 100)	80

Общие параметры комплекта:

Номинальное напряжение главных цепей	380 В / 50 Гц
Степень защиты	IP31
Климатическое исполнение	У, категория размещения 3 (ГОСТ 15150-69, ГОСТ 15543.1-89)
Температура эксплуатации	от −40 до +40 °C
Изготовлено в соответствии с	ГОСТ 22789-94
Количество панелей в заказе	10
Диапазон номинальных токов	100 … 1600 А
Шифр заказа	Э-24-440/01 … /10
Изготовлено	2025, г. Одесса

Серийная карточка изделия: Вводно-распределительные устройства ВРП, Распределительное устройство низкого напряжения до 5000 А, Шкафы РУНН.

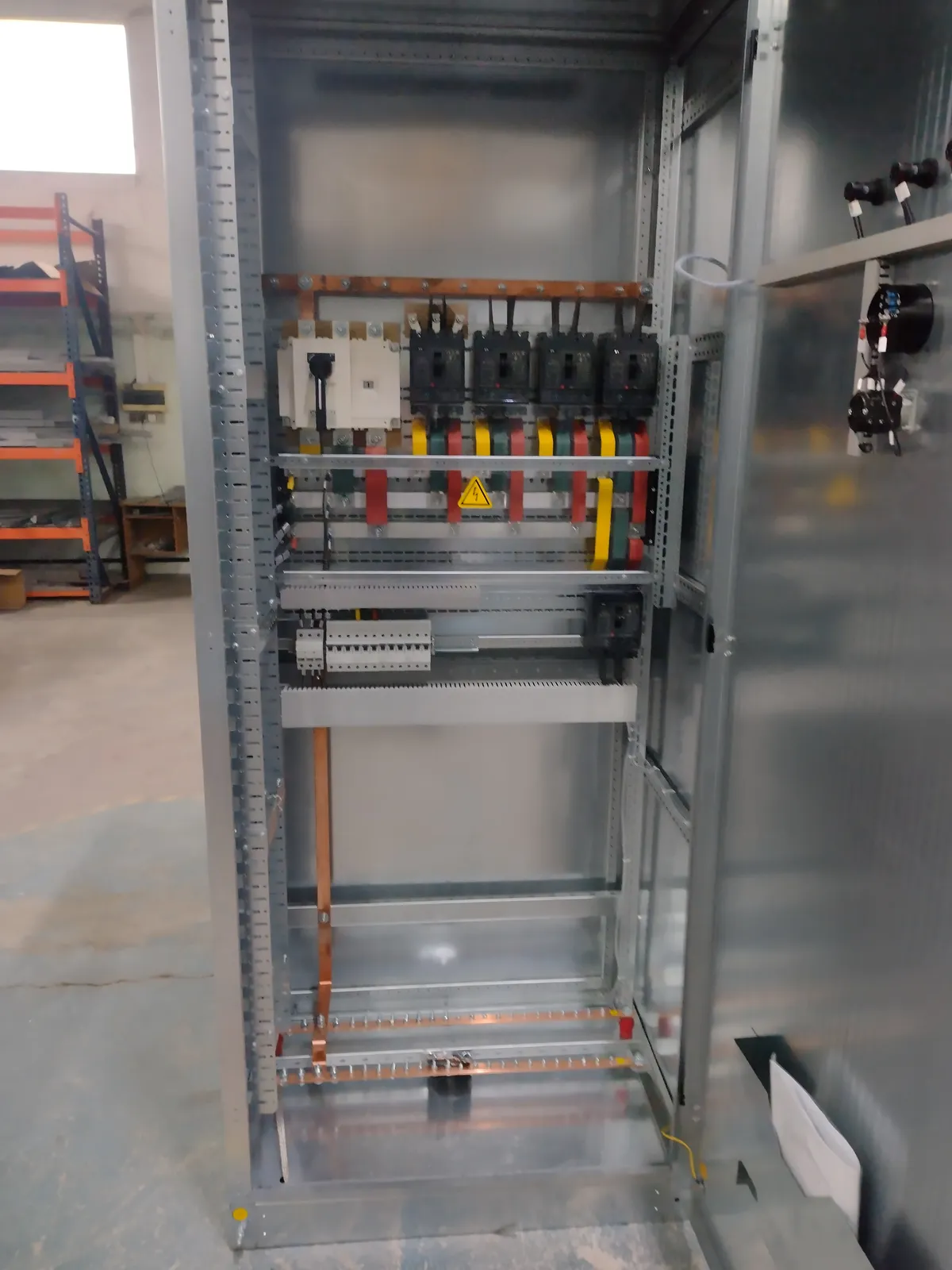

Фотоотчет с производства
