Шкаф управления наружным уличным освещением И-710 (УНО)

Назначение щита управления освещением И-710

Шкаф управления наружным уличным освещением И-710 (УНО) — шкаф одностороннего обслуживания для местного, ручного, автоматического или дистанционного (с диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений и территорий с любым источником света напряжением 380/220 В переменного тока. Дополнительно обеспечивает учет и распределение электрической энергии, защиту линий при перегрузках и коротких замыканиях, а также нечастое оперативное включение и отключение (не более 6 раз в час) электрических цепей.

Щит освещения И-710 рассчитан на установку как на открытом воздухе, так и в помещениях. При установке на открытом воздухе шкаф дополнительно оборудуется защитным козырьком. Монтаж — на кирпичном или другом фундаменте высотой 150…300 мм либо на металлической подставке, изготавливаемой на заказ. Также возможно крепление шкафа к железобетонной опоре типа СВ.

Какие шкафы И-710 производим

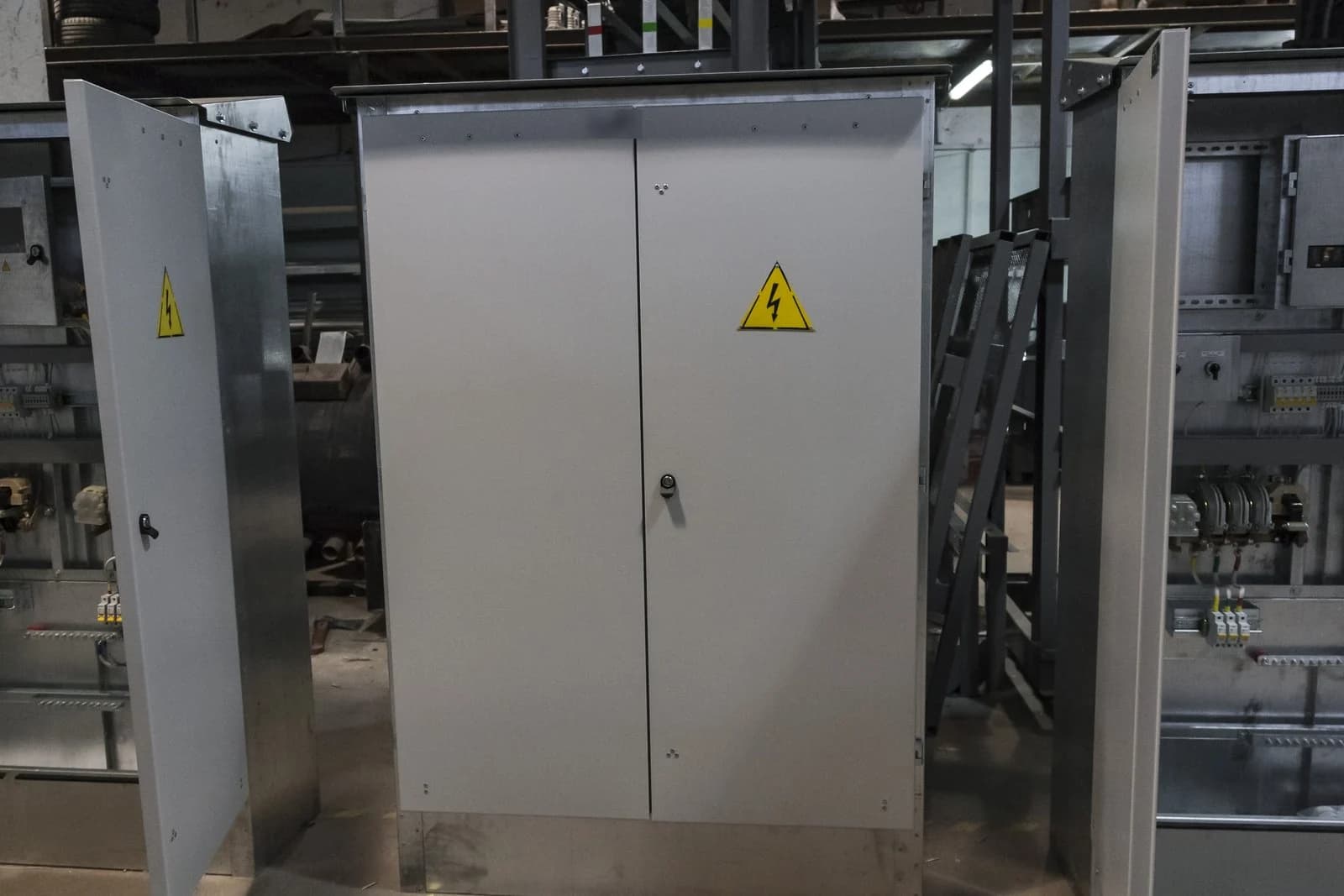

Шкаф И-710 — сборная конструкция из оцинкованных листогнутых перфорированных профилей с установленными на них коммутационно-защитными аппаратами, электроизмерительными приборами и аппаратами управления. Наружные дверцы панели из оцинкованного металла опционально могут быть окрашены порошковой краской — цвет по заказу (RAL по проекту). При открытии наружных дверец шкафа (для ревизии и технического обслуживания) в ночное время включается внутреннее освещение шкафа.

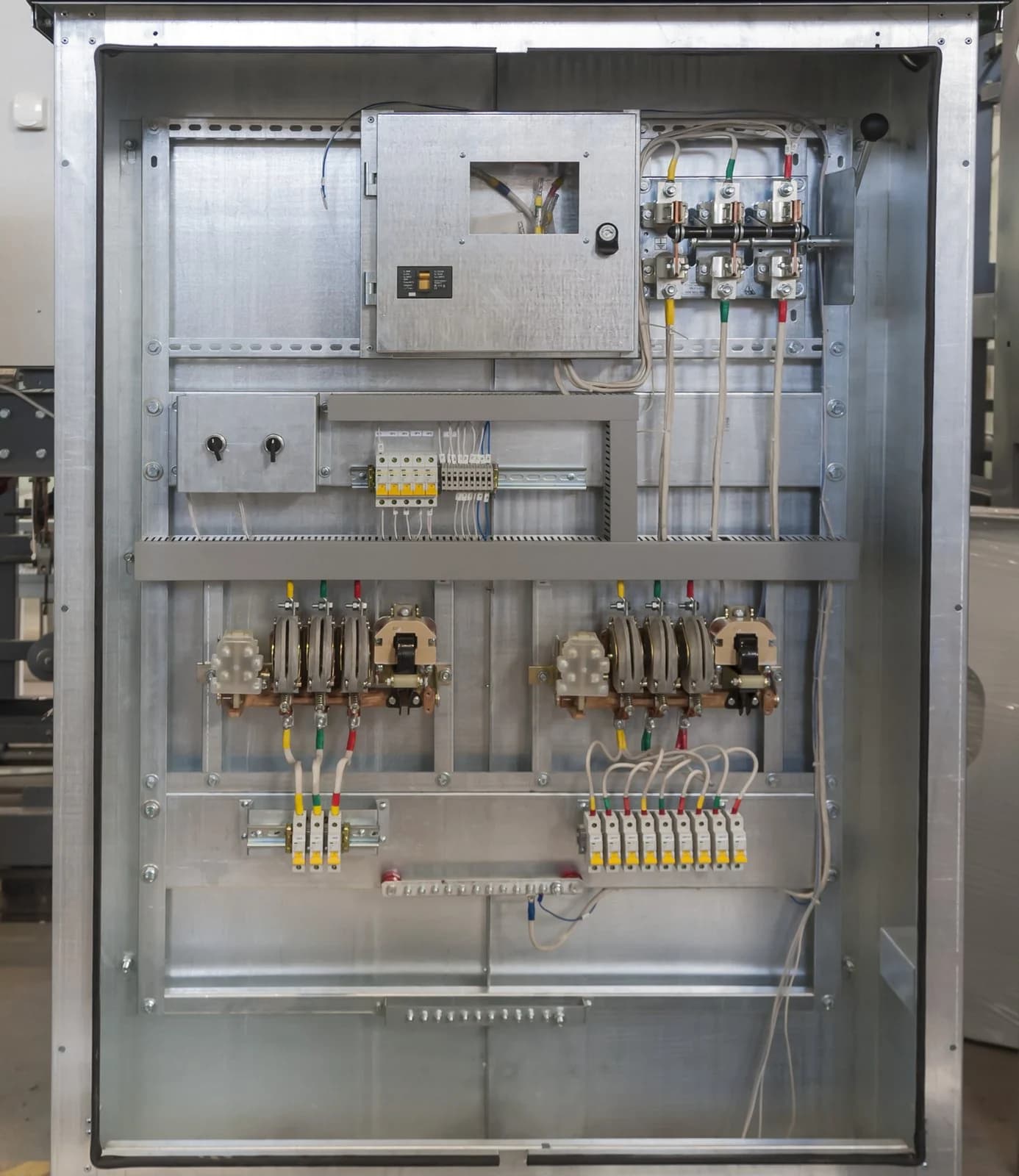

Вводной аппарат и счетчик размещены в закрытом внутреннем боксе, закрывающемся на замок и имеющем возможность опломбирования. Установленное на дверцах бокса стекло из ПЭТГ позволяет снимать показания счетчика, не открывая дверцы.

Главный коммутационный аппарат имеет видимый разрыв в отключенном состоянии.

Управление режимом работы шкафа может быть ручным, программным и дистанционным по GSM-каналу.

Шкаф собирается по стандартной схеме, уточняемой заказчиком по каждому отдельному проекту (номинальный ток, система заземления, количество линий в каждой группе и т.д.).

Шкаф оцинкован и не требует ежегодной окраски. Гарантия — 2 года, по договорённости до 5 лет; на металлоконструкцию корпуса — 10 лет.

Габаритные размеры: корпус 1600×800(1200)×400 мм + цоколь 200 мм (типоряд по каталогу); исполнения по паспортам — 1860×1200×400 мм (В×Ш×Г). Точные габариты и масса исполнения — по проекту (опросному листу).

Шкафы И-710 изготавливаются по собственным техническим условиям производителя.

Технические характеристики шкафа И-710

Щит (шкаф) управления наружным уличным освещением И-710 (УНО) — это низковольтное (0,4 кВ; 380/220 В) устройство одностороннего обслуживания. Обеспечивает местное, ручное, автоматическое (фотореле, суточный или астрономический таймер) и дистанционное управление по GSM-каналу, а также учет электроэнергии и защиту линий от перегрузок и КЗ. Внутренняя ошиновка в базовом исполнении выполняется проводом ПВ-3 25 мм² (сборные шины — редко, только при необходимости); базовый номинальный ток ввода — 100 А. Номиналы, количество групп и линий, способ управления и климатическое исполнение определяются под конкретный проект/ТЗ заказчика. Производитель — LK Energy Group, Одесса, собственное производство щитового оборудования с 2015 года.

Компактное исполнение под заказ. Классический И-710 рассчитан на сети городского освещения; для объектов поменьше изготавливаем компактный шкаф — до трёх раз меньше по габаритам, с составом линий и способом управления под ваше ТЗ.

Технический паспорт (PDF) ↓Опросный лист для расчета →
