Щит керування зовнішнім вуличним освітленням І-710 (УНО)

Призначення щита керування освітленням І-710

Щит керування вуличним освітленням І-710 (УНО) — шафа одностороннього обслуговування для місцевого, ручного, автоматичного або дистанційного (з диспетчерського пункту) керування освітлювальними мережами та установками виробничих будівель, споруд і територій з будь-яким джерелом світла напругою 380/220 В змінного струму. Додатково забезпечує облік і розподіл електричної енергії, захист ліній при перевантаженнях і коротких замиканнях, а також нечасте оперативне вмикання та вимикання (не більше 6 разів на годину) електричних кіл.

Щиток освітлення І-710 розрахований на встановлення як на відкритому повітрі, так і в приміщеннях. При встановленні на відкритому повітрі шафа додатково обладнується захисним козирком. Монтаж — на цегляному або іншому фундаменті висотою 150…300 мм чи на металевій підставці, що виготовляється на замовлення. Також можливе кріплення шафи до залізобетонної опори типу СВ.

Які шафи І-710 виробляємо

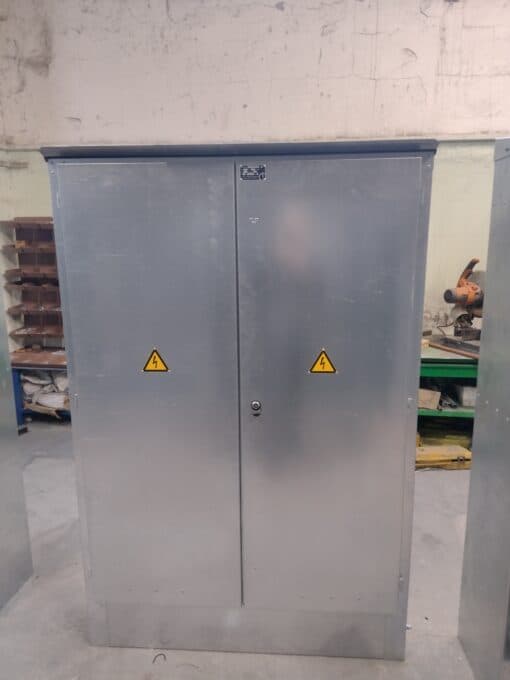

Шафа І-710 — збірна конструкція з оцинкованих листогнутих перфорованих профілів зі встановленими на них комутаційно-захисними апаратами, електровимірювальними приладами та апаратами керування. Зовнішні дверцята панелі з оцинкованого металу опціонально можуть бути пофарбовані порошковою фарбою — колір за замовленням (RAL за проєктом). При відкритті зовнішніх дверцят шафи (для ревізії та технічного обслуговування) у нічний час вмикається внутрішнє освітлення шафи.

Ввідний апарат і лічильник розміщені в закритому внутрішньому боксі, що закривається на замок і має можливість опломбування. Встановлене на дверцятах боксу скло з ПЕТГ дозволяє знімати показання лічильника, не відкриваючи дверцята.

Головний комутаційний апарат має видимий розрив у вимкненому стані.

Керування режимом роботи шафи може бути ручним, програмним і дистанційним по GSM-каналу.

Шафа збирається за стандартною схемою, яка уточнюється замовником за кожним окремим проєктом (номінальний струм, система заземлення, кількість ліній у кожній групі тощо).

Шафа оцинкована й не вимагає щорічного фарбування. Гарантія — 2 роки, за домовленістю до 5 років; на металоконструкцію корпусу — 10 років.

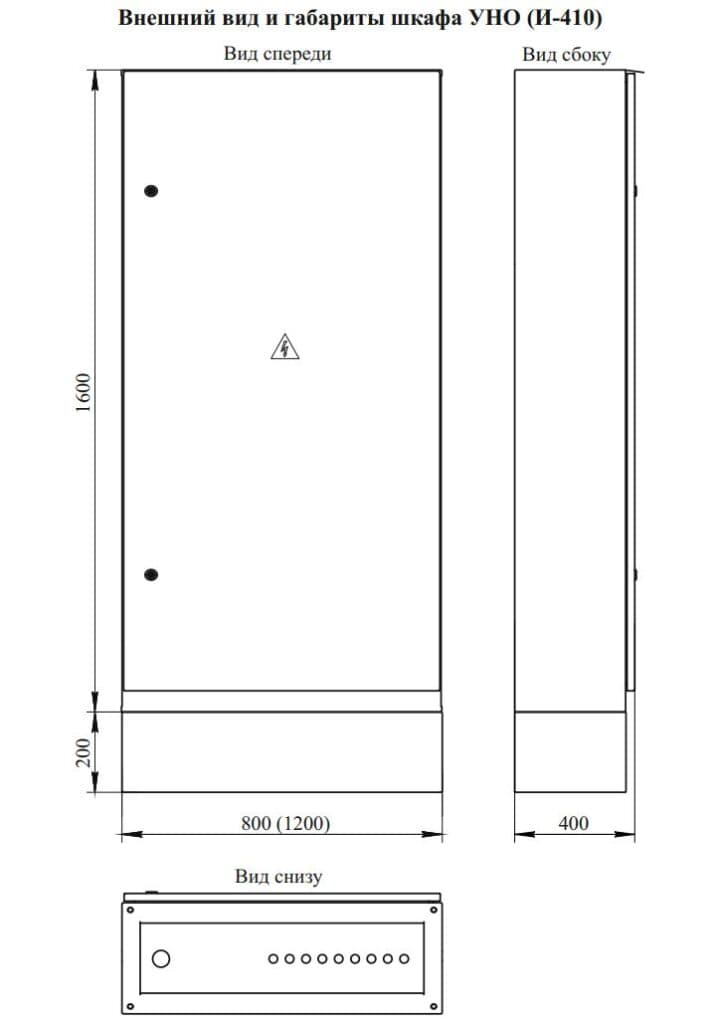

Габаритні розміри: корпус 1600×800(1200)×400 мм + цоколь 200 мм (типоряд за каталогом); виконання за паспортами — 1860×1200×400 мм (В×Ш×Г). Точні габарити й маса виконання — за проєктом (опитувальним листом).

Шафи І-710 виготовляються за власними технічними умовами виробника.

Технічні характеристики шафи І-710

Щит керування вуличним освітленням І-710 (УНО) — це низьковольтна (0,4 кВ; 380/220 В) шафа одностороннього обслуговування. Забезпечує місцеве, ручне, автоматичне (фотореле, добовий чи астрономічний таймер) і дистанційне керування по GSM-каналу, а також облік електроенергії та захист ліній від перевантажень і КЗ. Внутрішнє ошинування базово виконується проводом ПВ-3 25 мм² (збірні шини — рідко, лише за потреби); базовий номінальний струм вводу — 100 А. Номінали, кількість груп і ліній, спосіб керування та клімат-виконання визначаються під конкретний проєкт/ТЗ замовника. Виробник — LK Energy Group, Одеса, власне виробництво щитового обладнання з 2015 року.

Компактне виконання на замовлення. Класичний І-710 розрахований на мережі міського освітлення; для менших об’єктів виготовляємо компактну шафу — до трьох разів меншу за габаритами, зі складом ліній і способом керування під ваше ТЗ.
