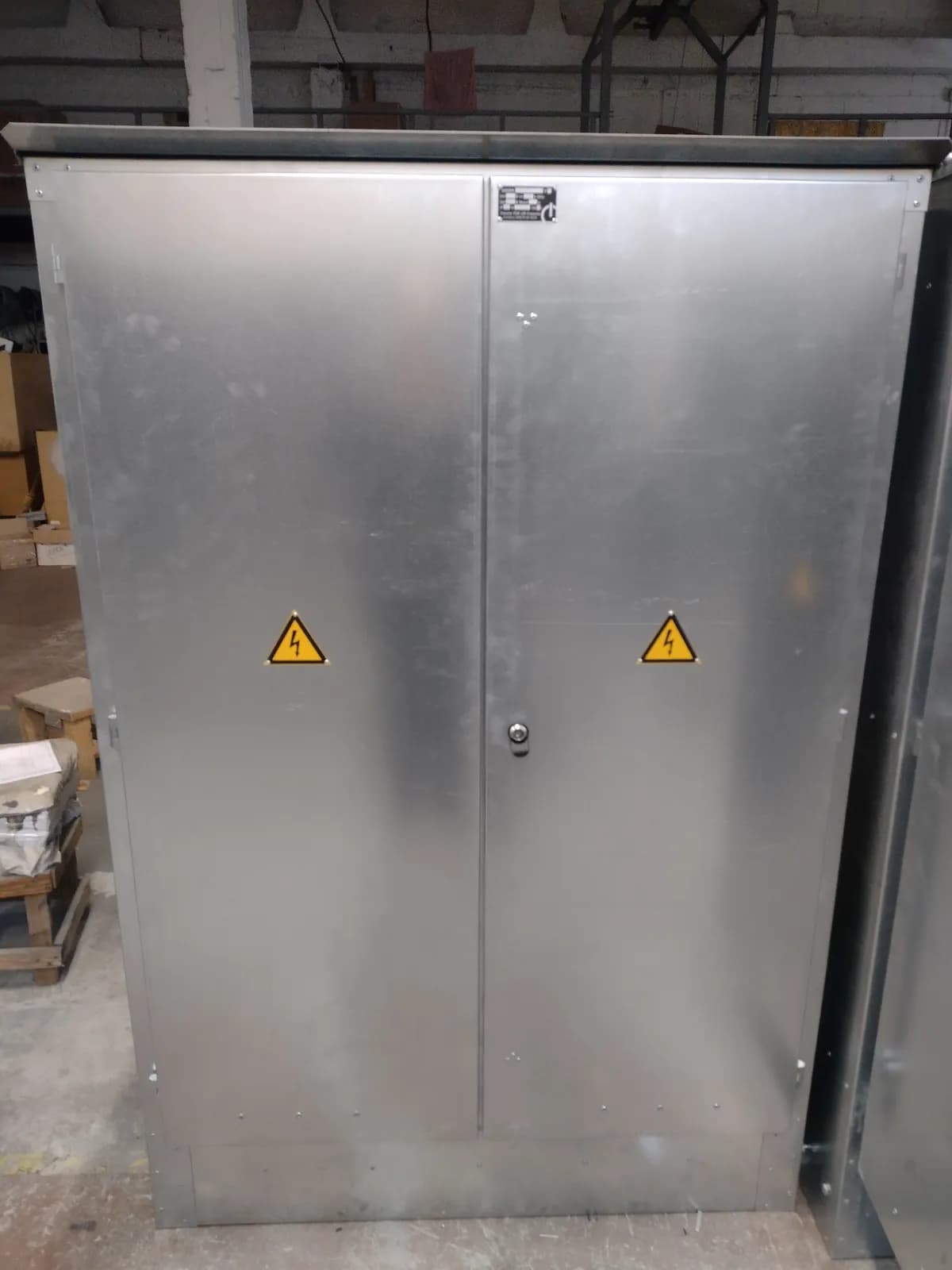

Десять пунктів живлення для мережі зовнішнього освітлення міста
Мережа освітлення міста — це не один об'єкт, а десятки точок живлення, розкиданих по кварталах. Для комунального підприємства освітлення виготовили десять таких пунктів: шафи И-710 вуличного виконання IP54, ввід 100 А, видимий розрив рубильником. Усі десять — однакові. Власний завод в Одесі, замовлення 2024 року. ---
Задача
Зовнішнє освітлення міста живиться не з однієї точки. Лінії розходяться кварталами, і в кожному вузлі мережі має стояти пункт, який приймає живлення, розводить його по лініях, захищає кожну з них і дає персоналу вимкнути напругу перед роботою на опорах.
Таких вузлів у місті багато, і головна проблема експлуатації — не електрична, а організаційна. Коли пункти збиралися в різні роки, різними підрядниками й на різній апаратурі, кожен виїзд бригади починається із з'ясування, що саме стоїть у цій конкретній шафі. Запасні частини доводиться тримати під кожен варіант, інструкції не збігаються, а новий електрик вчить мережу по одному вузлу за раз.
Тому вимога була сформульована на рівні мережі, а не окремого виробу: потрібні однакові пункти, які стоять просто неба цілий рік, обслуговуються за єдиною процедурою і мають однаковий комплект документів.
Рішення

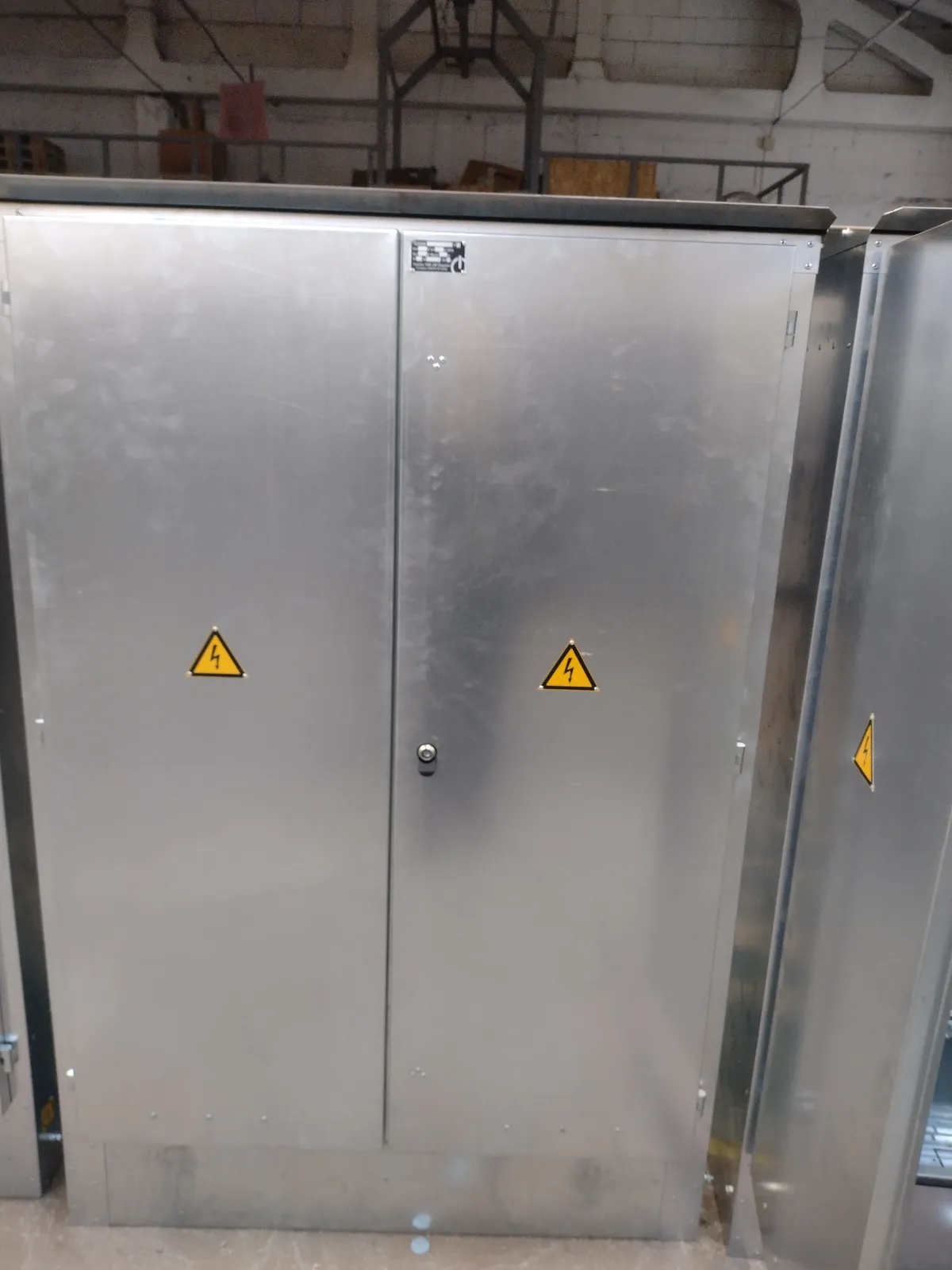

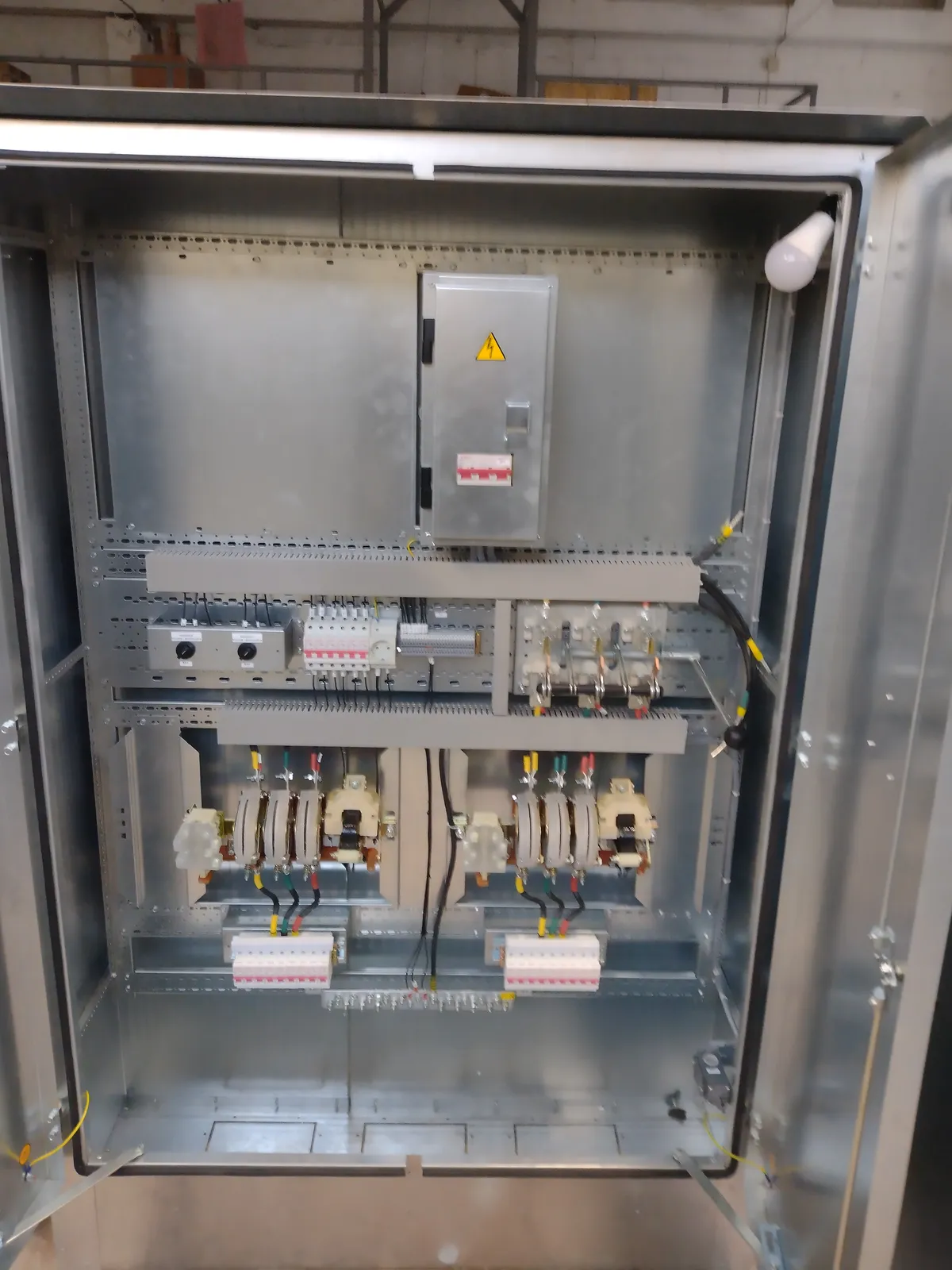

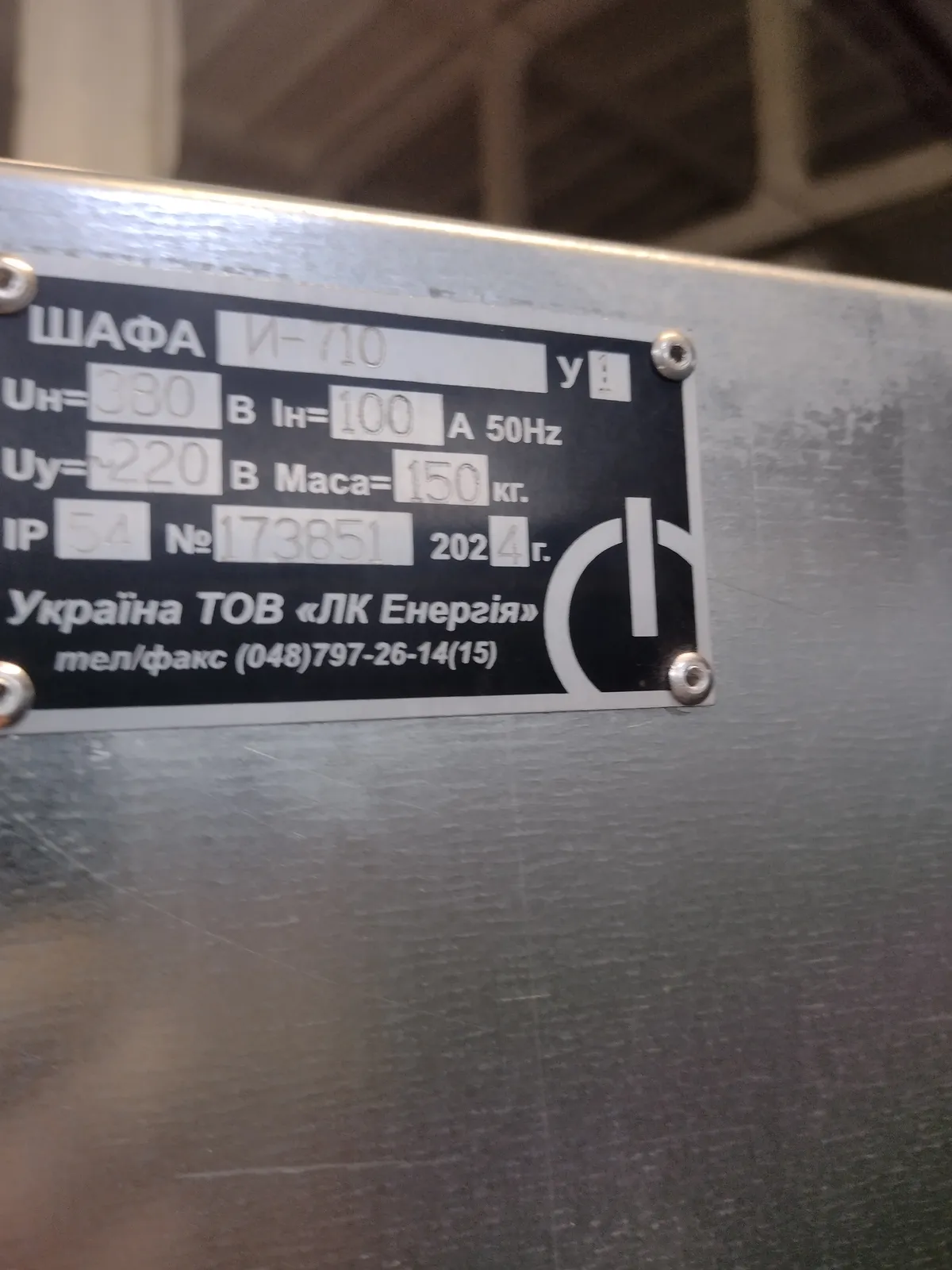

Виготовили десять шаф И-710 — по одному пункту на вузол мережі. Кожна шафа має власний заводський паспорт і заводський номер (173849–173858).
- Вуличне виконання. Ступінь захисту IP54: пил і бризки води всередину не потрапляють. Кліматичне виконання У3, робочий діапазон від −40 до +40 °C — пункт розрахований на цілорічну роботу без опалюваного приміщення.

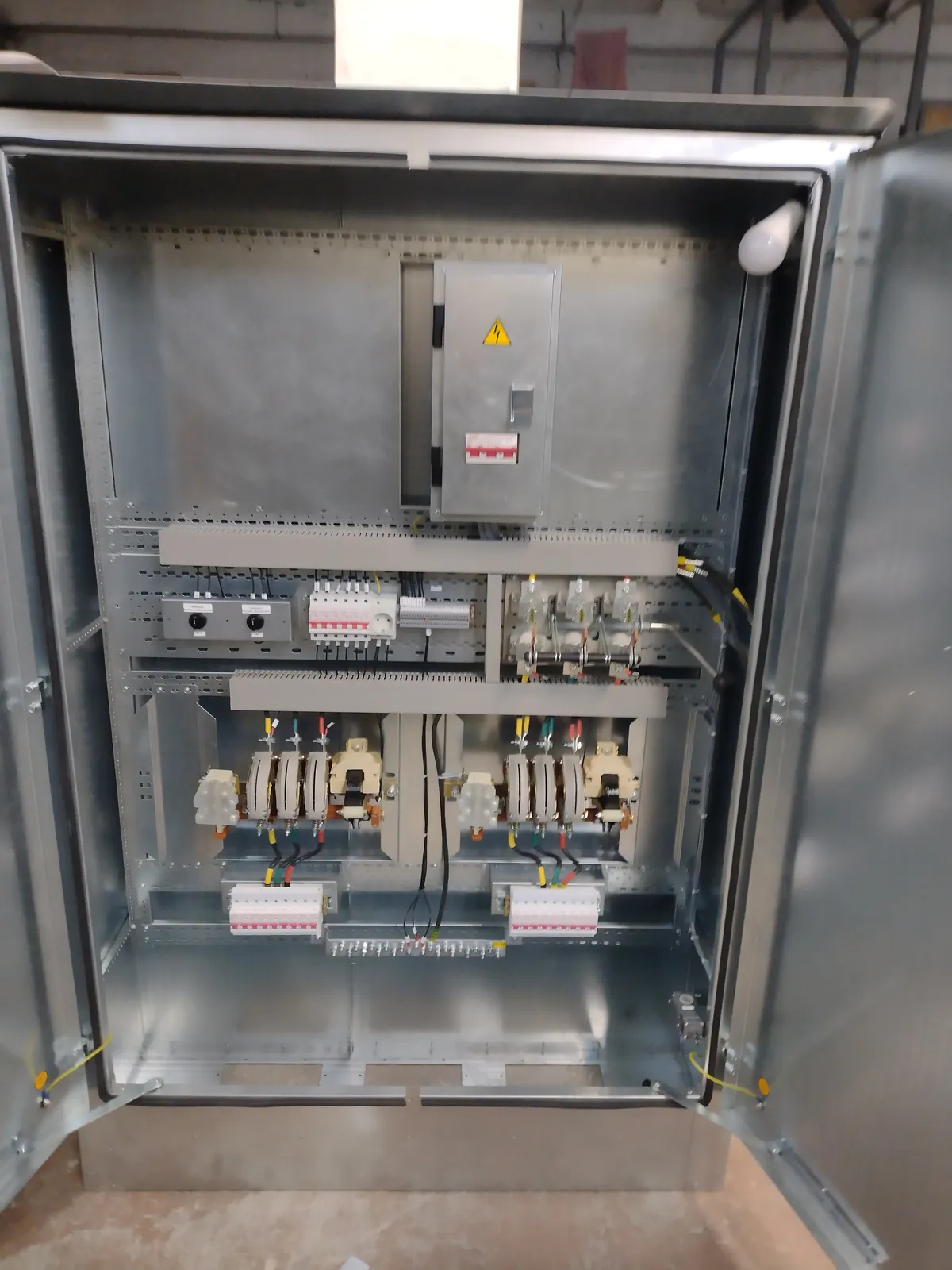

- Ввід на 100 А. Головні кола розраховані на номінальний струм 100 А при напрузі 380 В. Захист вводу — автоматичний вимикач YCB9-125 на 100 А з відключальною здатністю 10 кА, характеристика C.
- Видимий розрив. У шафі стоїть рубильник РБ-2 на 250 А. Це те, заради чого бригада відкриває пункт перед роботою на лінії: рубильник дає видимий розрив, а не «індикатор каже, що вимкнено».

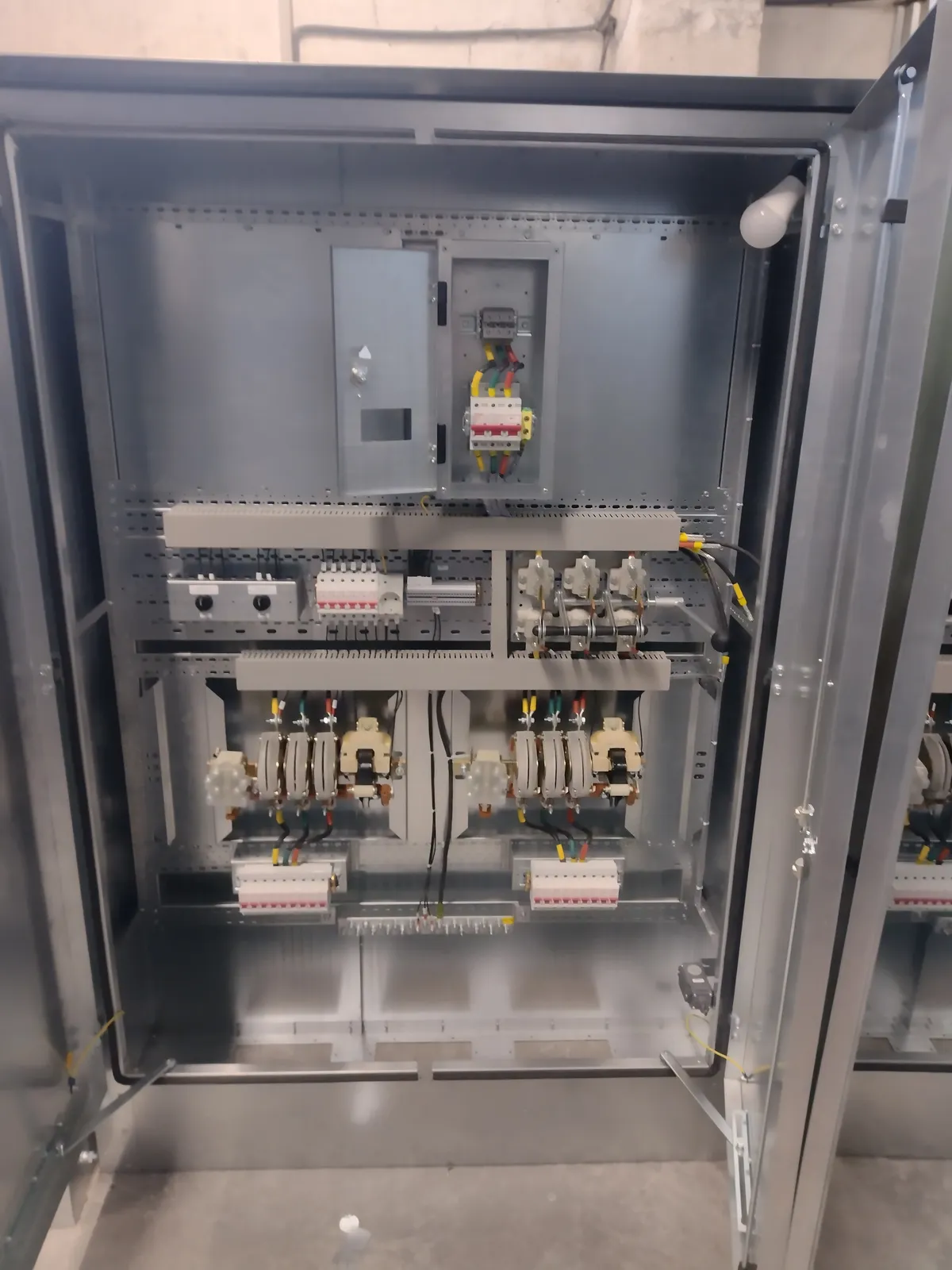

- Кола керування й обліку — 220 В. Окремі модульні автомати: один на 63 А, один на 16 А і п'ять на 6 А. Кожне допоміжне коло захищене окремо, тому несправність в одному з них не гасить пункт цілком.

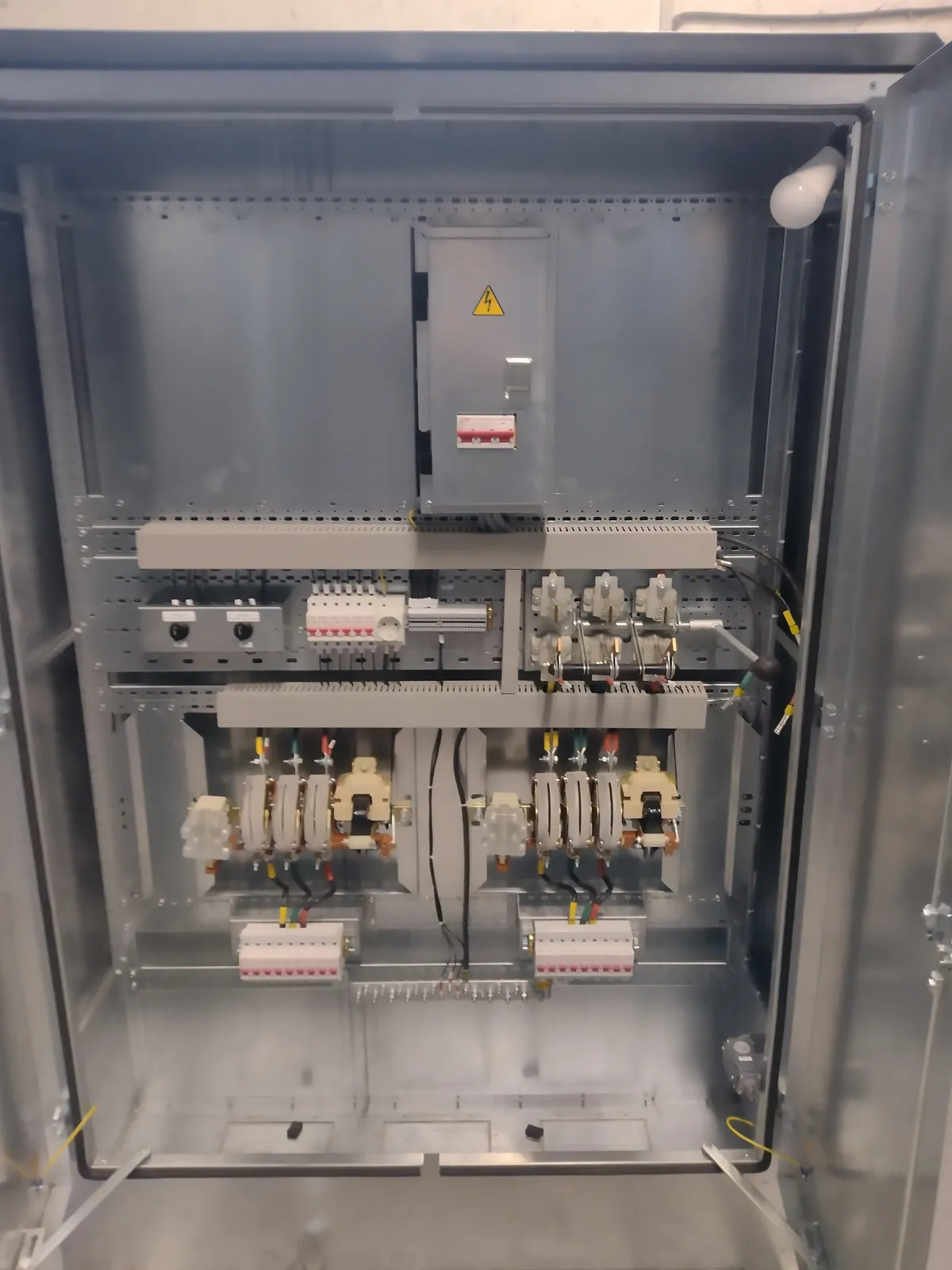

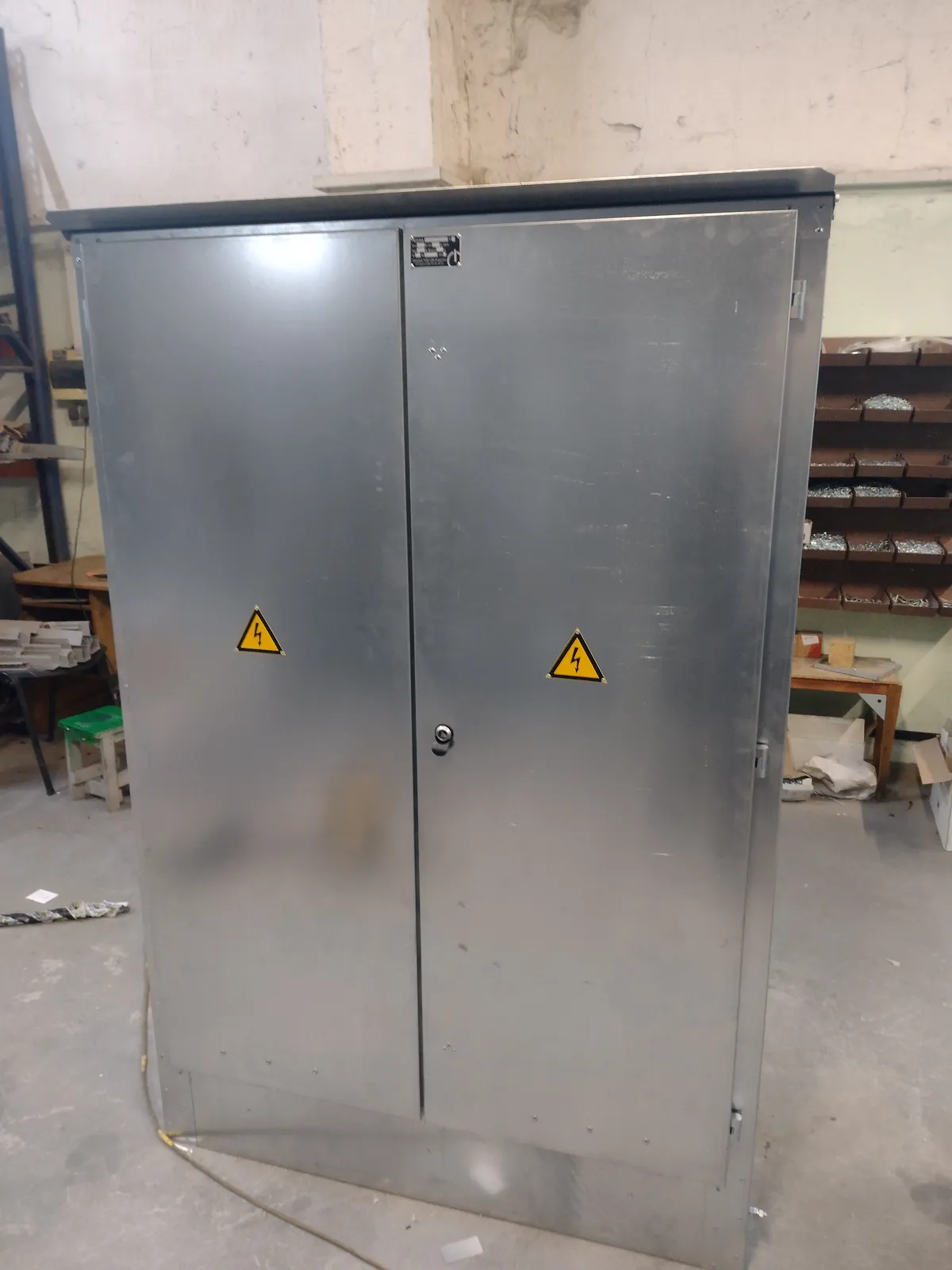

- Габарит і маса. 1860 × 1200 × 400 мм, маса не більш як 150 кг. Двостулкові двері — доступ до всієї начинки з фасаду, без демонтажу апаратури.
Цифри (з паспортів)
| Кількість шаф | 10 |
| Тип | И-710, НКУ-0,4 кВ, шафа управління зовнішнім освітленням |
| Номінальна напруга головних кіл | 380 В, 50 Гц |
| Номінальний струм головних кіл | 100 А |
| Напруга кіл керування | ~220 В |
| Ввідний автомат | YCB9-125, 3P, 100 А, 10 кА, тип C |
| Рубильник | РБ-2, 250 А |
| Модульні автомати допоміжних кіл | 63 А (1 шт.) · 16 А (1 шт.) · 6 А (5 шт.) |
| Ступінь захисту | IP54 |
| Габарити (В×Ш×Г) | 1860 × 1200 × 400 мм |
| Маса, не більш | 150 кг |
| Кліматичне виконання | У3, від −40 до +40 °C |
| Технічні вимоги | ГОСТ 22789-94 |
| Заводські номери | 173849–173858 |
Серійна карточка виробу: Шафи керування зовнішнім вуличним освітленням І-710 (УНО). Суміжний кейс: Шафи керування освітленням И-710 — серійна партія 10 шаф. Дивіться також: Диспетчеризація вуличного освітлення.

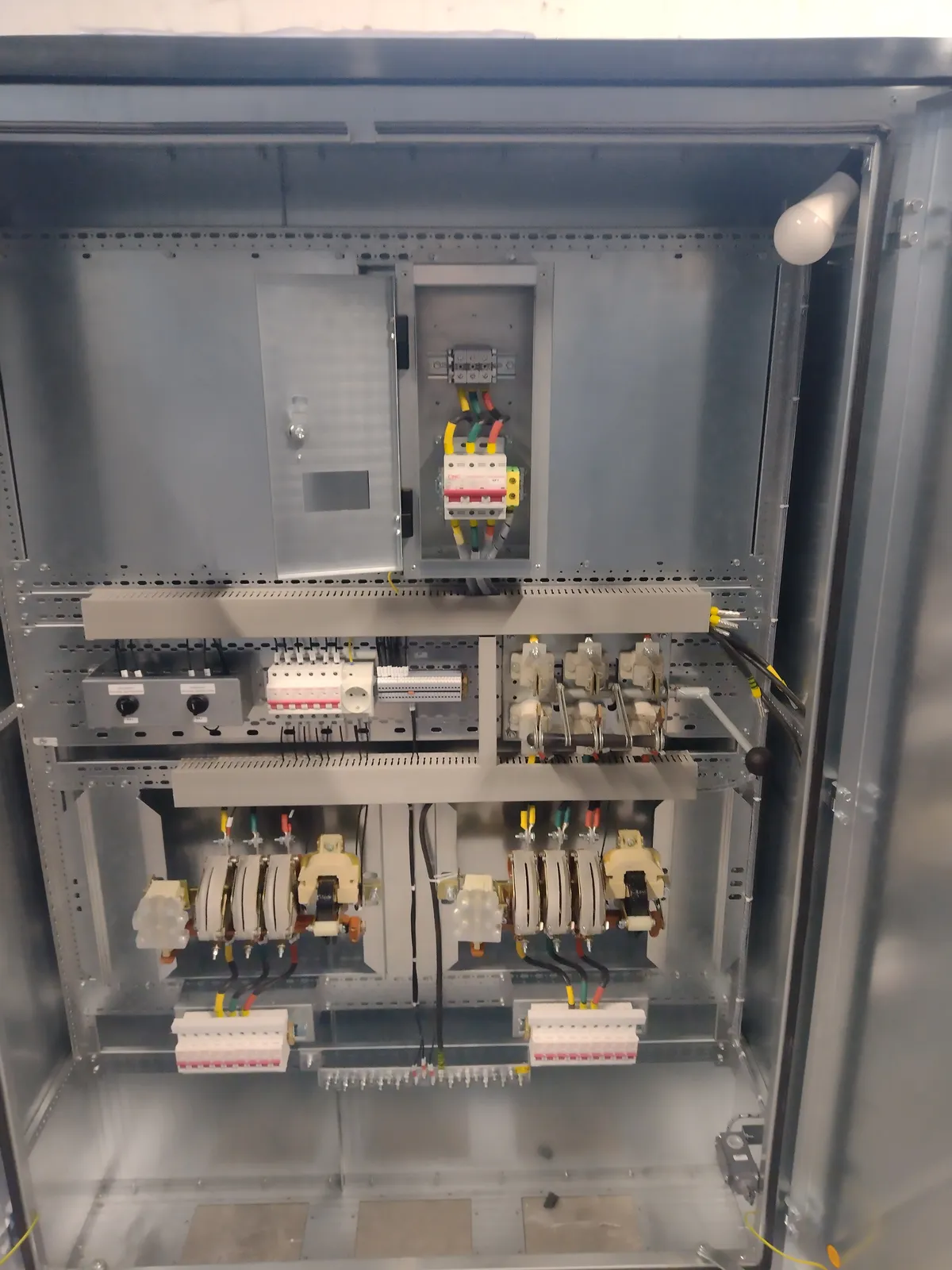

Фотозвіт з виробництва
