Комплект ЩО-90: два ввідні номінали й лінійні панелі в одному щиті

Задача

Щит 0,4 кВ рідко буває однорідним. На одному об'єкті поруч стоять приєднання різної ваги: потужний ввід, ввід послабший і десяток відхідних ліній, кожна зі своїм струмом. Спокуса зробити всі панелі однаковими «із запасом» коштує грошей і місця; зробити їх усі різними — коштує строків і ускладнює експлуатацію.

Потрібен був комплект, у якому різні функції закриті різними типами панелей, але в одному конструктиві: щоб щит збирався в суцільний ряд, обслуговувався однаково і мав єдину документацію.

Окрема вимога стосувалася обліку: на вводах потрібні трансформатори струму такого класу точності, який придатний для комерційних розрахунків, а не лише для щитових приладів.

Рішення

Зібрали комплект із восьми панелей ЩО-90 трьох типовиконань — усі в габариті 2000 × 700 × 600 мм, масою не більш як 120 кг кожна.

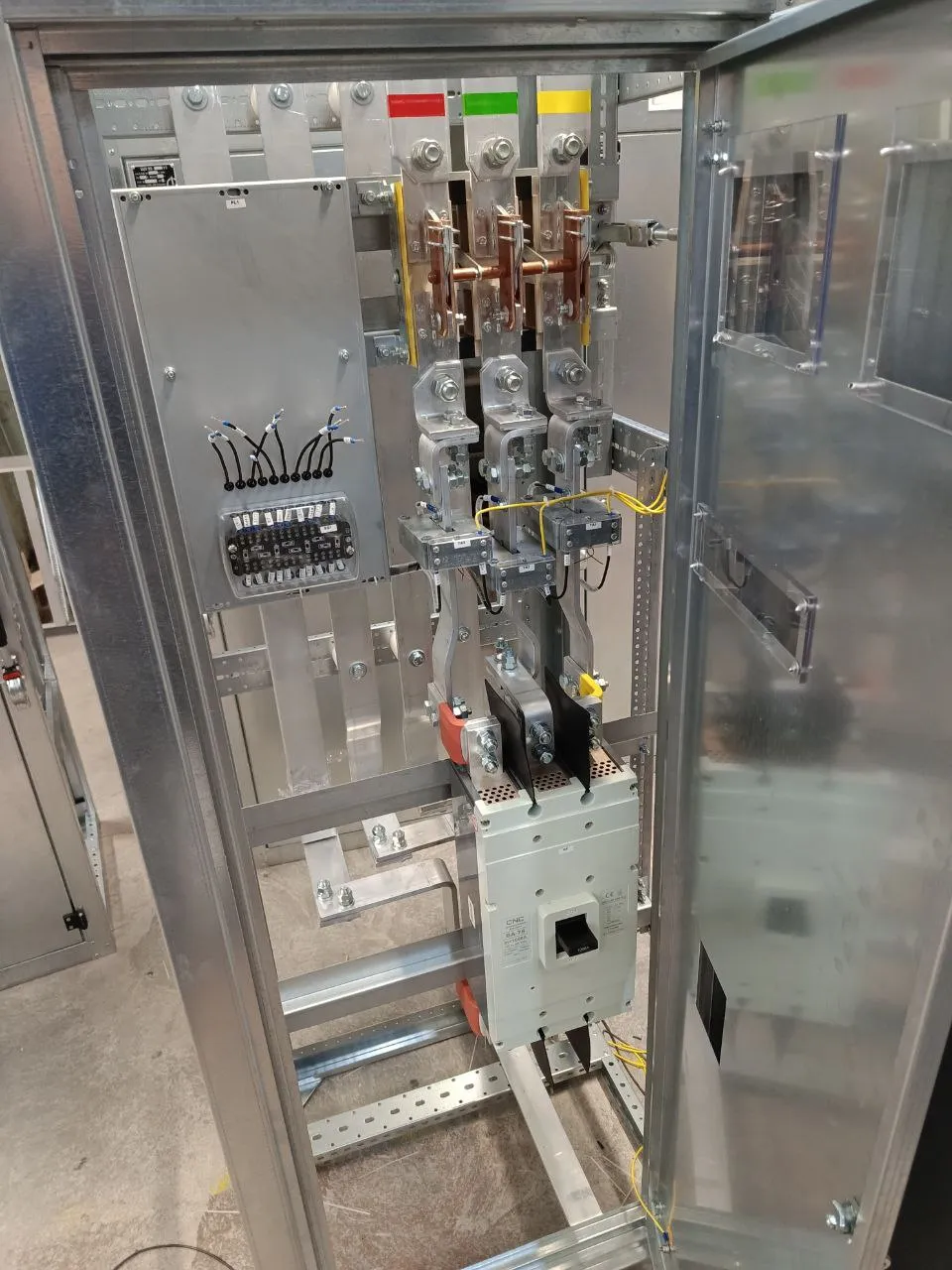

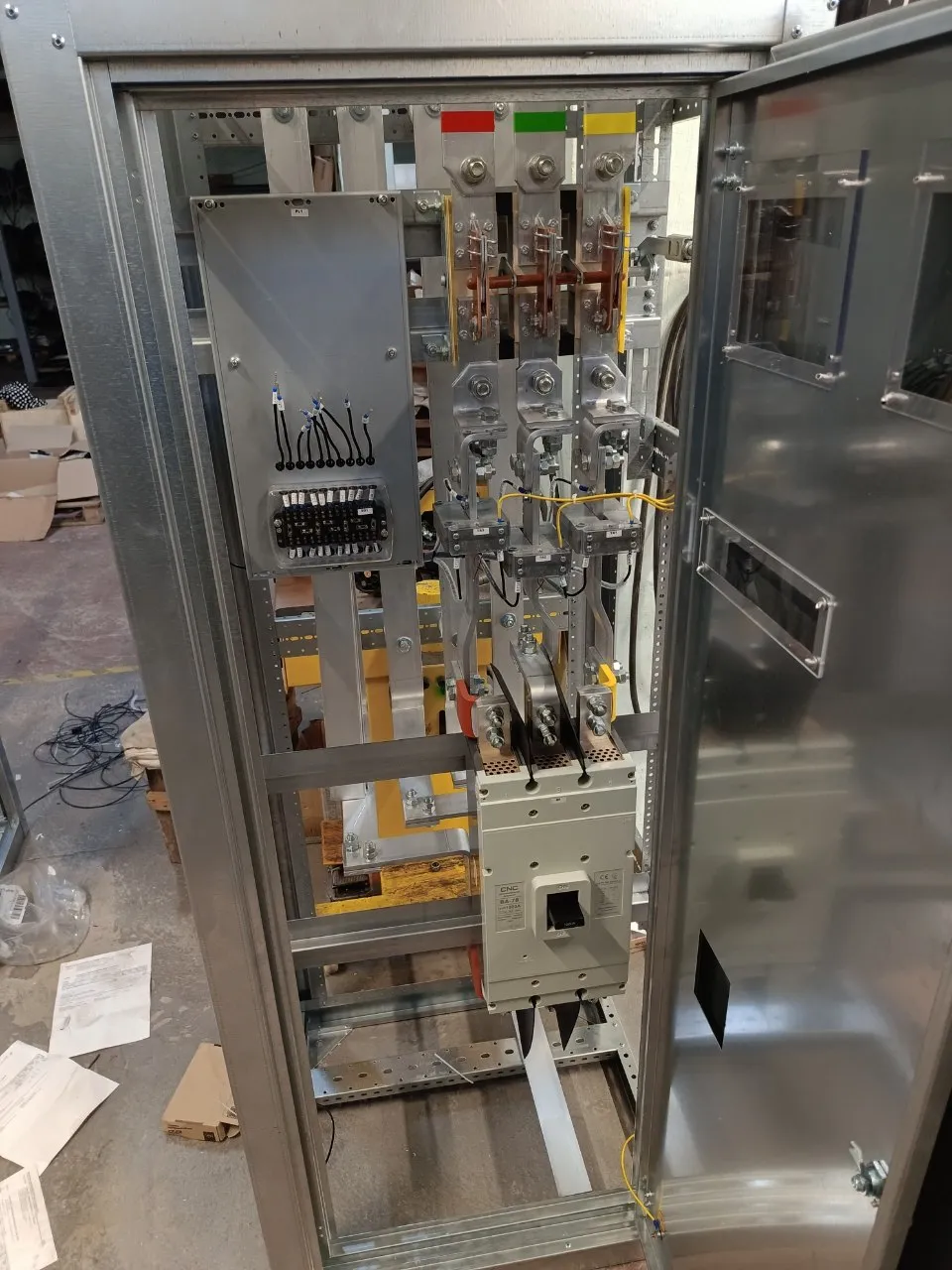

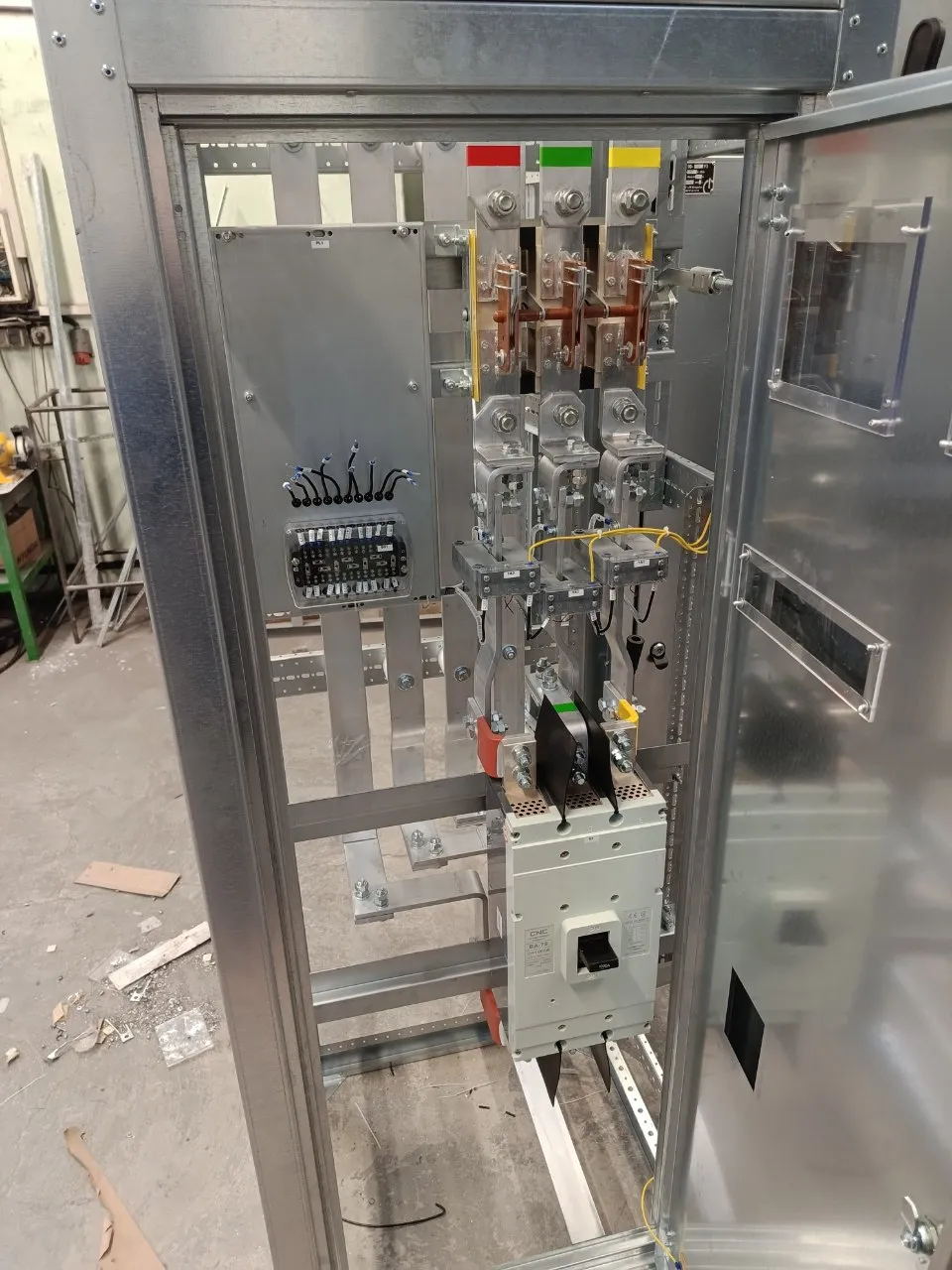

• Ввідні панелі на 1000 А — 3 шт. (ЩО 90-1113). Рубильник РЕ19-41 на 1000 А зі зміщеним приводом і автоматичний вимикач ВА-78 на 1000 А з відключальною здатністю 70 кА. Облік — три трансформатори струму ТШ-0,66-1 з коефіцієнтом 1000/5.
• Ввідні панелі на 2000 А — 2 шт. (ЩО 90-1114). Панель розрахована на номінальний струм головних кіл 2000 А; комутація — рубильник РЕ19-43 і автоматичний вимикач ВА79Е-2000 на 1600 А з електронним блоком керування та відключальною здатністю 80 кА. Трансформатори струму Т-0,66-2 з коефіцієнтом 2000/5 виконані з мідною шиною.

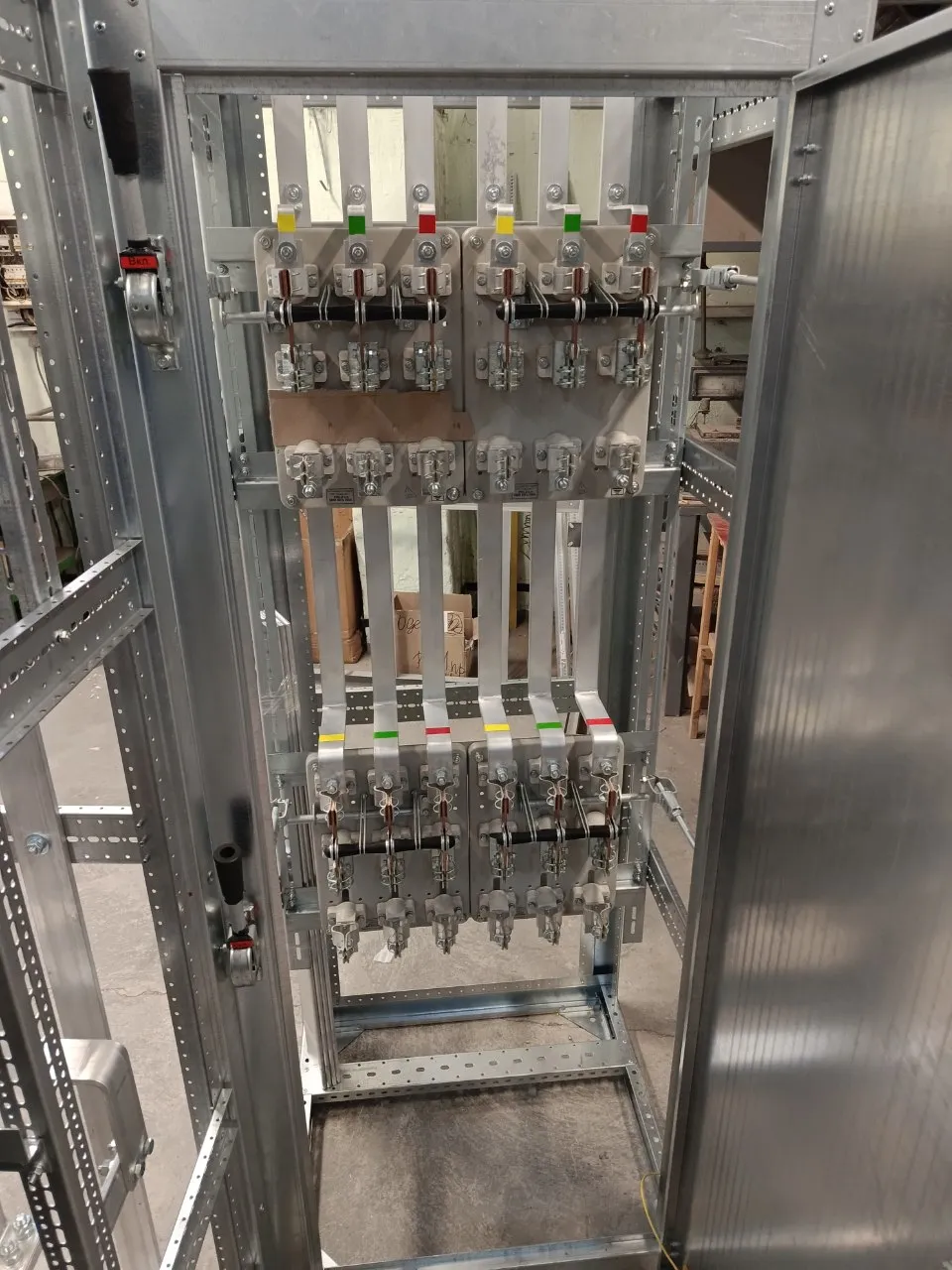

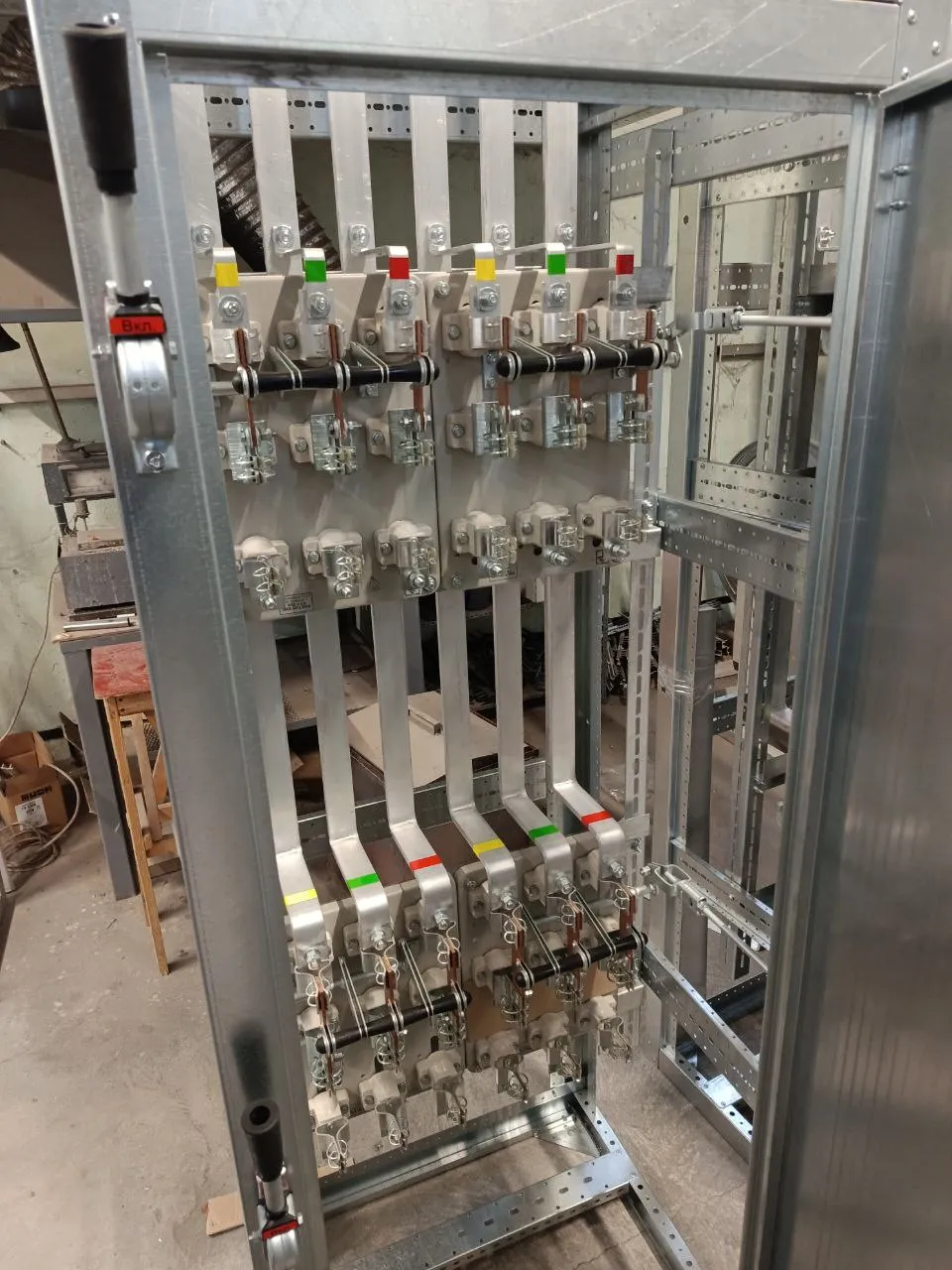

• Лінійні панелі на 1250 А — 3 шт. (ЩО 90-1406). Захист відхідних ліній побудований на запобіжниках: по два рубильники РПС-2 на 250 А і два РПС-4 на 400 А, до них — шість запобіжників ПН22 на 250 А і шість на 400 А. Рішення без напівпровідникової електроніки: спрацьовує швидко, відновлюється заміною плавкої вставки, не потребує налаштування.

Облік класу 0,5S. Трансформатори струму на обох ввідних типах мають клас точності 0,5S — це той клас, який застосовують для комерційного обліку електроенергії, а не лише для показів щитових приладів. Тобто щит від початку зроблений так, щоб дані з нього можна було використовувати в розрахунках за спожиту енергію.

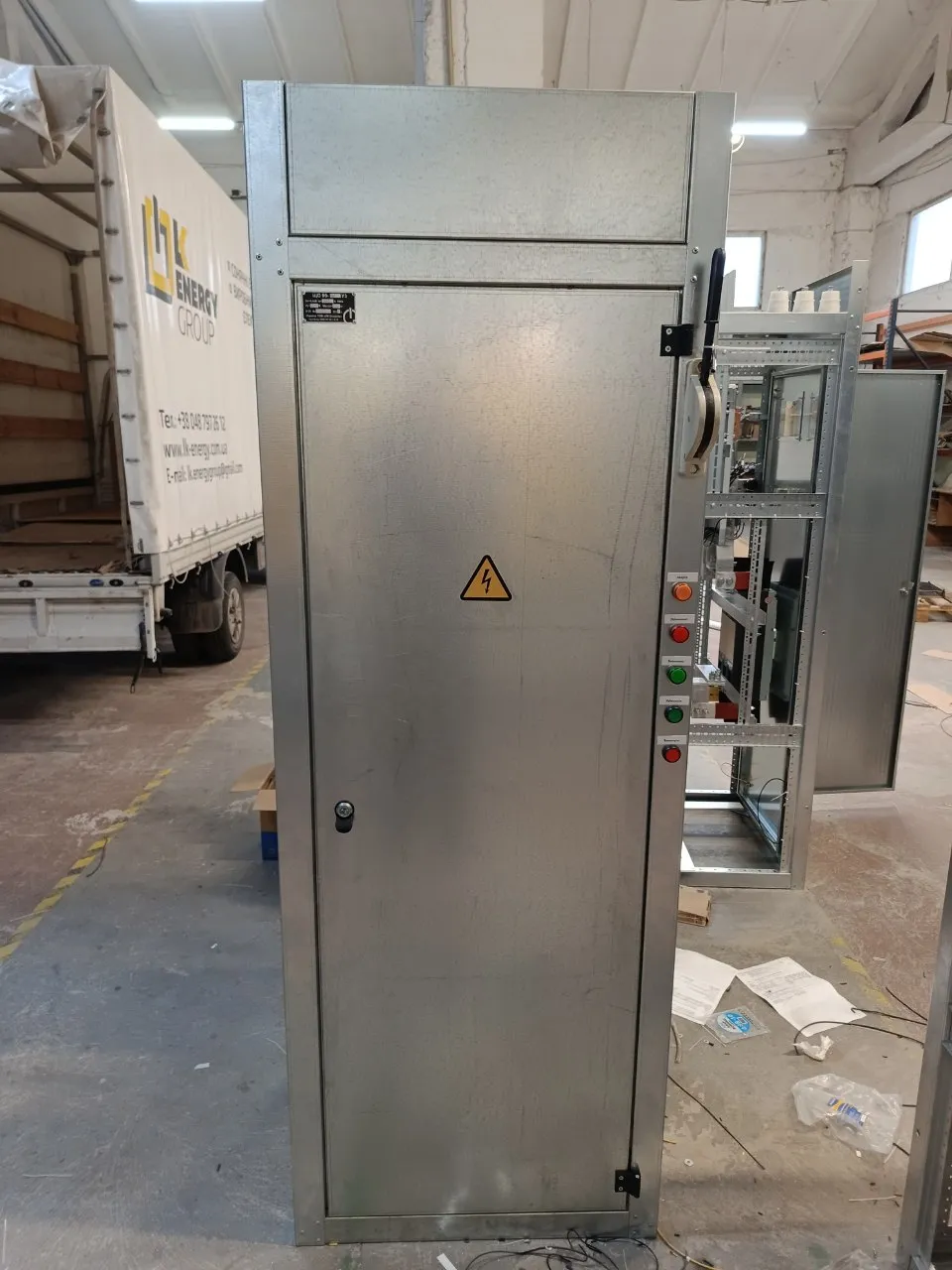

Один габарит на всі три типи. Попри різні номінали й різну начинку, всі вісім панелей мають однакові габарити 2000 × 700 × 600 мм. На об'єкті вони стають у суцільний рівний ряд, обслуговуються з фасаду однаково, а запасні частини й документація не розходяться по типах.

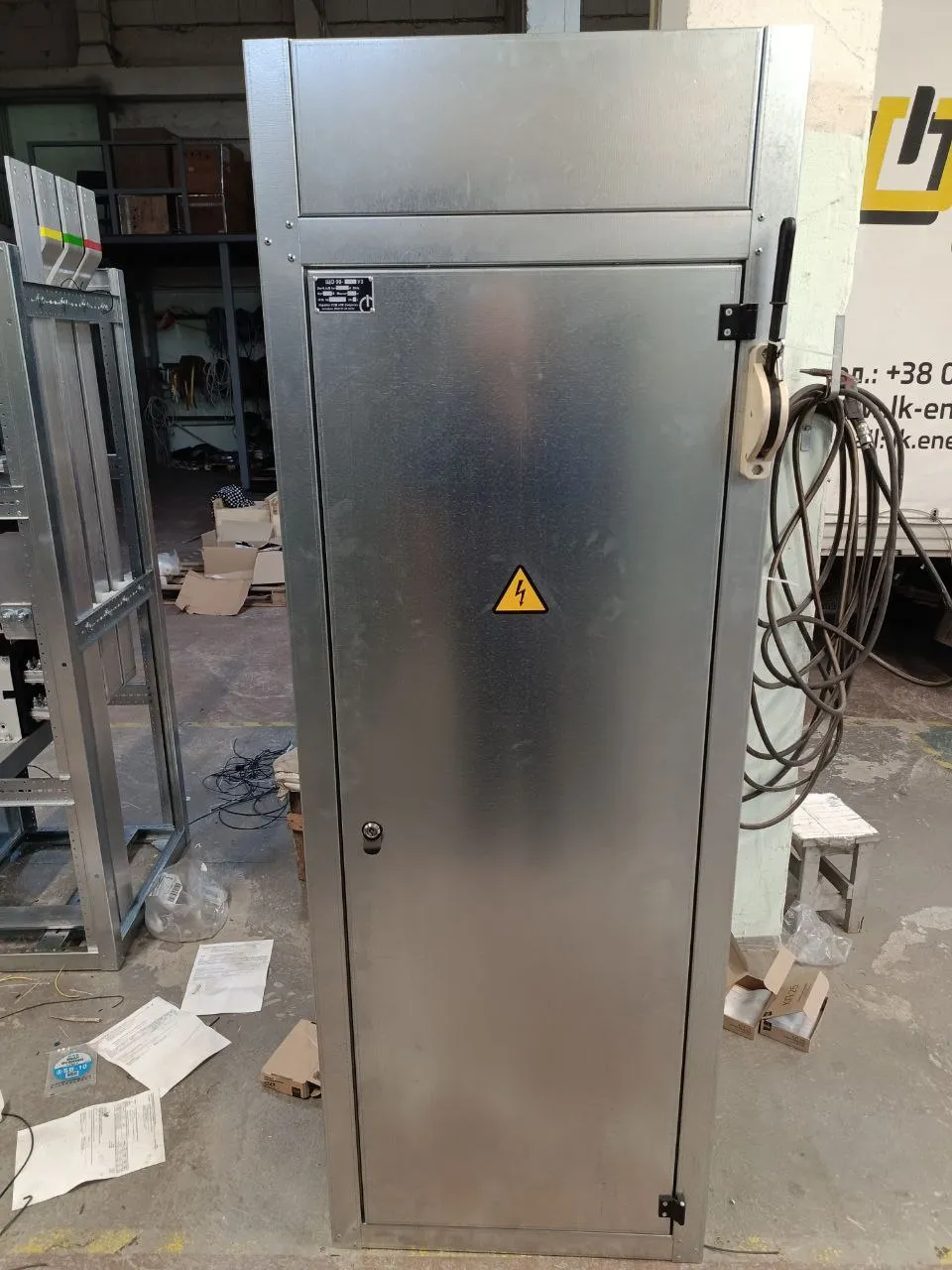

Ступінь захисту. Панелі виконані як IP00 з боку монтажу і IP20 з боку фасаду — тобто персонал захищений від дотику до струмовідних частин з лицьового боку, а сам щит розрахований на встановлення в електроприміщенні.

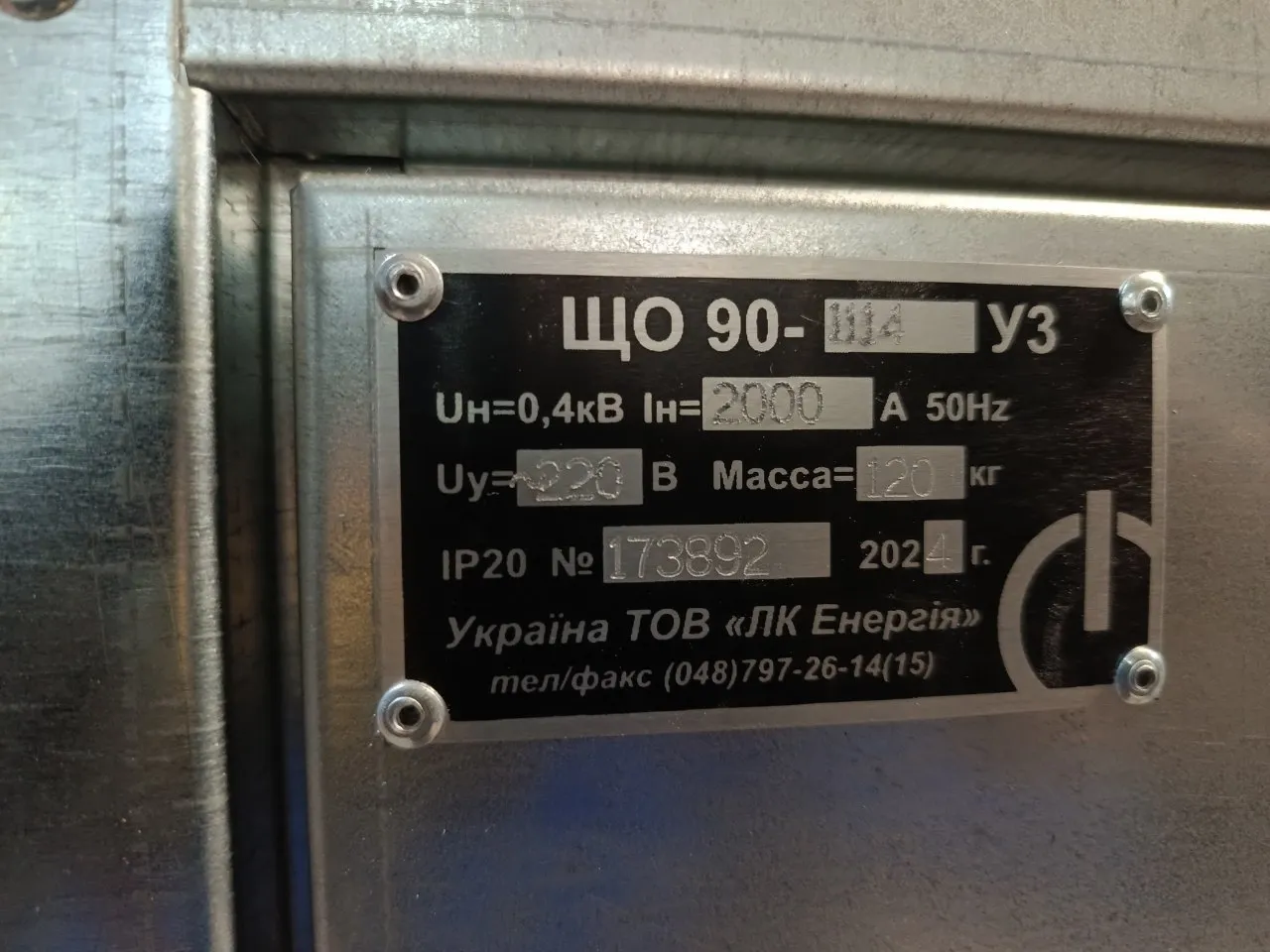

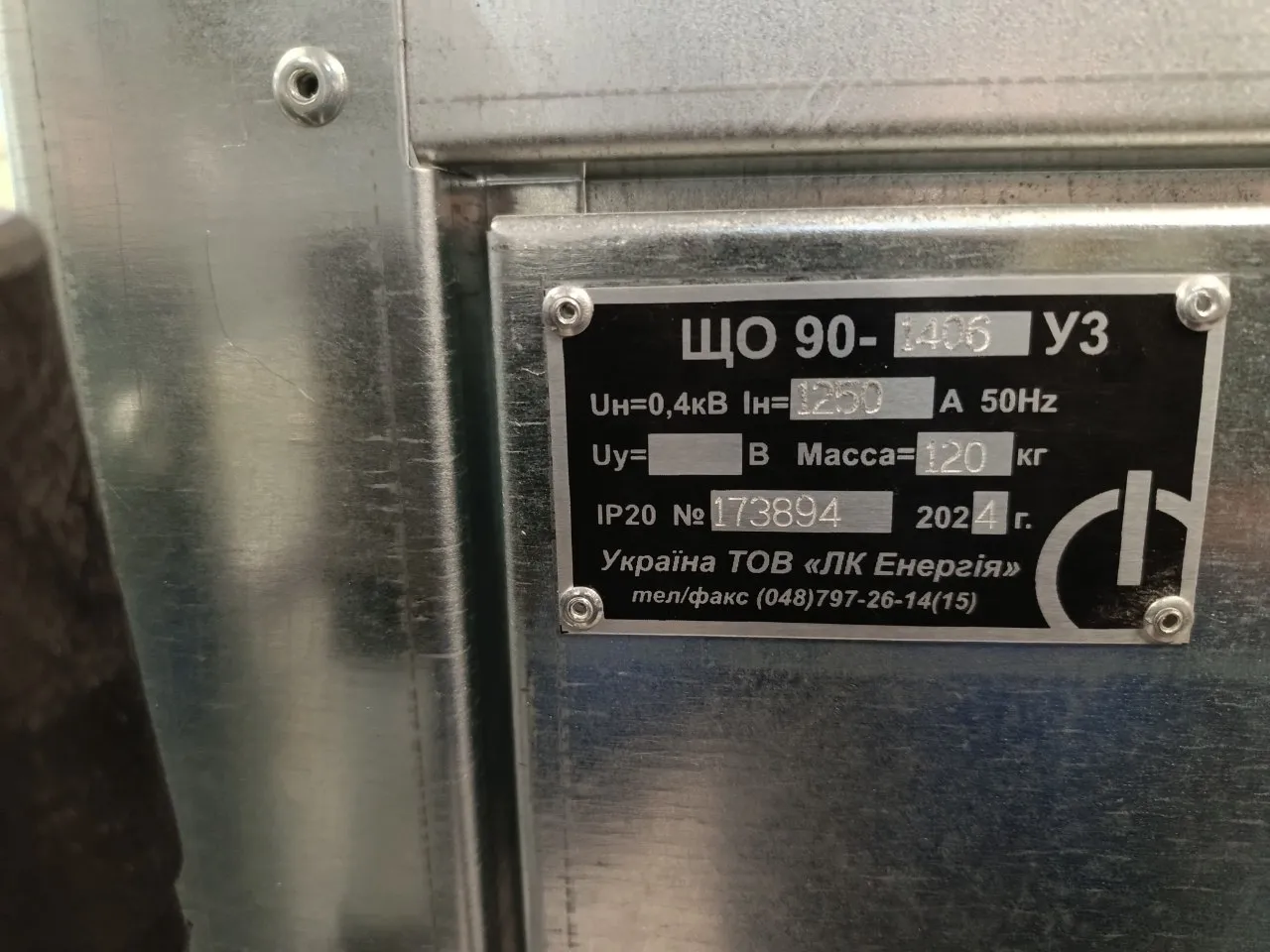

Заводська документація. На кожну з восьми панелей — власний паспорт із заводським номером і шифром замовлення (173889–173896). Гарантійний строк — 3 роки, розрахунковий строк служби до списання — 25 років.

Серійна карточка виробу: панелі ЩО-90 на струми до 4000 А. Для проєктантів: типове рішення «ЩО-90 для ЗТП». Суміжний кейс: ЩО-90 на 2000 А з викотними автоматами.

Цифри (з паспортів)

Кількість панелей	8 (3 + 2 + 3)
Типовиконання	ЩО 90-1113 · ЩО 90-1114 · ЩО 90-1406
Номінальна напруга головних кіл	380 В, 50 Гц
Номінальний струм головних кіл	1000 А · 2000 А · 1250 А
Кола керування	АС 220 В
Відключальна здатність ввідних автоматів	70 кА (1000 А) · 80 кА (ВА79Е)
Трансформатори струму	1000/5 і 2000/5, клас точності 0,5S
Ступінь захисту	IP00, з боку фасаду IP20
Габарити (В×Ш×Г)	2000 × 700 × 600 мм
Маса, не більш	120 кг
Кліматичне виконання	У3, від −40 до +40 °C
Технічні умови	ТУ У27.1-40132794-003:2016, ГОСТ 22789-94
Гарантія / строк служби	3 роки / до 25 років
Виготовлено	2024, м. Одеса
