Типове рішення: ВРУ/ВРП — ввідно-розподільчі пристрої будівель

Опубліковано: 11.06.2026 · Автор: інженерний відділ LK Energy

Робочі кресленики типового рішення ввідно-розподільчих пристроїв (ВРУ/ВРП) 0,4 кВ для будівель і виробничих об’єктів: три шафи з реального замовлення 2024 року — ВРП 400 А з вузлом обліку та перемикачем «1-0-2» (живлення напряму або через стабілізатор — байпас), розподільча ВРП 400 А на 17 ліній та ВРП 1600 А на трьох панелях. У кожному комплекті — однолінійна схема, схема підключення вторинних кіл, загальний вигляд шафи та перелік елементів (сумарно 20 аркушів). PDF — у вільному доступі нижче, DWG-комплект — безкоштовно після короткої реєстрації.

Що таке ВРУ і чим відрізняється від ГРЩ

ВРУ — ввідно-розподільчий пристрій: сукупність комутаційних і захисних апаратів та приладів обліку, встановлених на вводі лінії живлення 0,4 кВ у будівлю. ВРУ приймає електроенергію від КТП або мережі живлення, дає змогу відключити всю електроустановку, забезпечує облік, захист від перевантажень і коротких замикань та розподіляє потужність між розподільчими й груповими щитами. ВРП — ввідно-розподільчий пристрій; ВРП частіше позначає конкретну шафу чи панель, з яких комплектується ВРУ.

ГРЩ — головний розподільчий щит. Функції ті самі — прийняти електроенергію, вести облік і розподілити, — але терміном ГРЩ зазвичай називають ввідний щит великих будівель і промислових об’єктів: кілька вводів, секціонування збірних шин, АВР, живлення відповідальних споживачів. На практиці терміни часто вживають як синоніми, склад визначає проєкт: для житлових будинків і невеликих об’єктів частіше пишуть ВРУ/ВРП, для об’єктів із розвиненою схемою електропостачання — ГРЩ.

Це типове рішення показує лінійку шаф ВРП одного об’єкта у трьох типових конфігураціях: ввідна шафа з обліком і резервуванням, розподільча шафа технологічного обладнання та потужна ввідна шафа 1600 А, що збирає фідери інверторів і силові щити.

Технічні параметри рішення

Спільне для комплекту:

• Мережа: 400 В АС, 50 Гц; оболонка IP31 — каркасні шафи ШК (2200×900×600, 2000×600×600) з цоколем 100 мм виробництва ЛК Енерджи Груп; кабельні вводи зверху
• Захист від імпульсних перенапруг: ОПН T1+T2 на 300 В (3+0) за роз’єднувачем-запобіжником 100 А із запобіжниками 22×58 gG
• Контроль напруги: вольтметр 0–400 В з перемикачем фаз CS 16 66 U, сигнальні лампи наявності фаз на дверях
• Комутаційна та захисна апаратура — вимикачі навантаження, автоматичні вимикачі в литому корпусі та модульні (виробника обирає замовник), облік — лічильник NIK 2301 AP3 трансформаторного увімкнення
• Стадія РД, рік розробки 2024; мова креслеників — українська

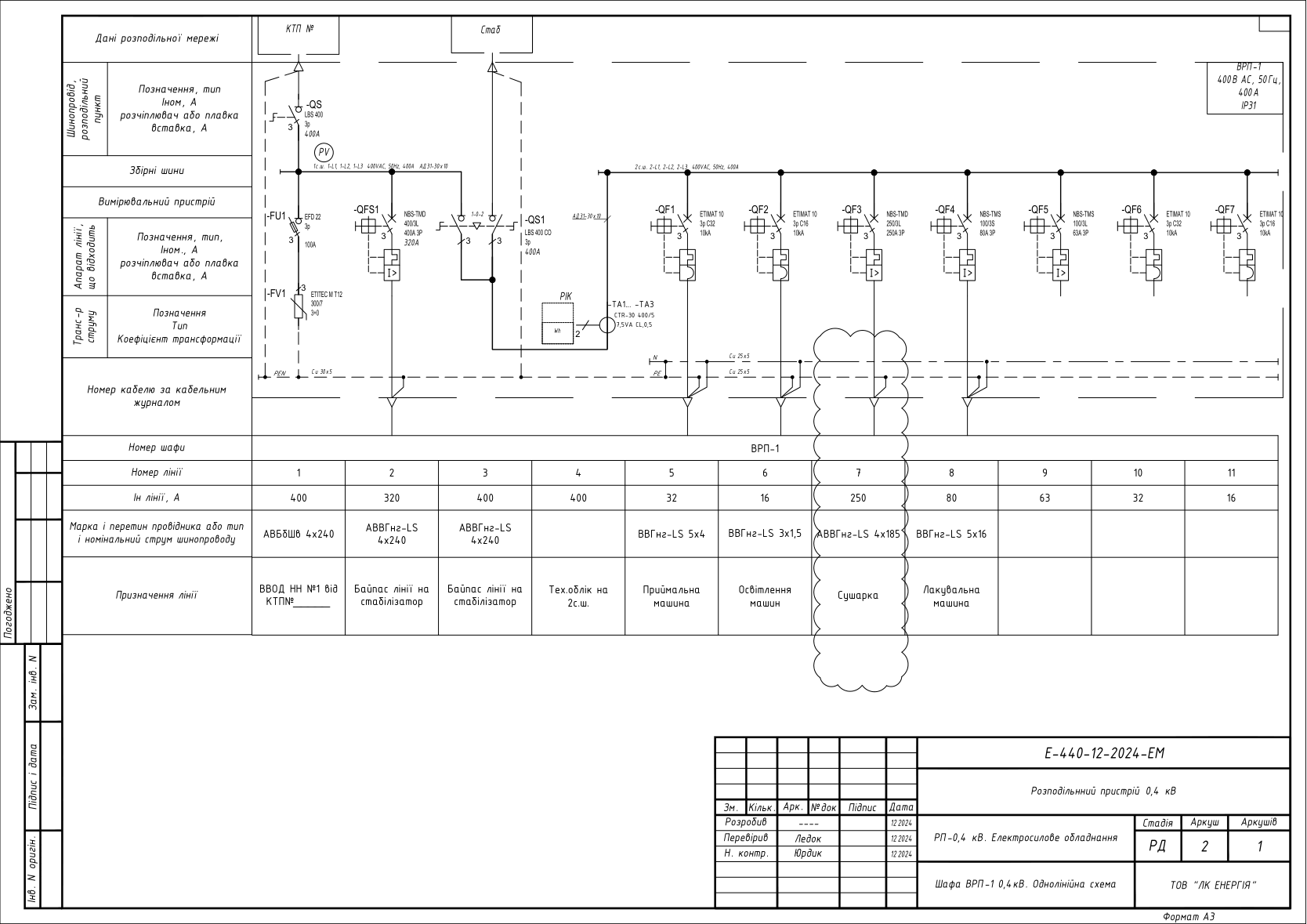

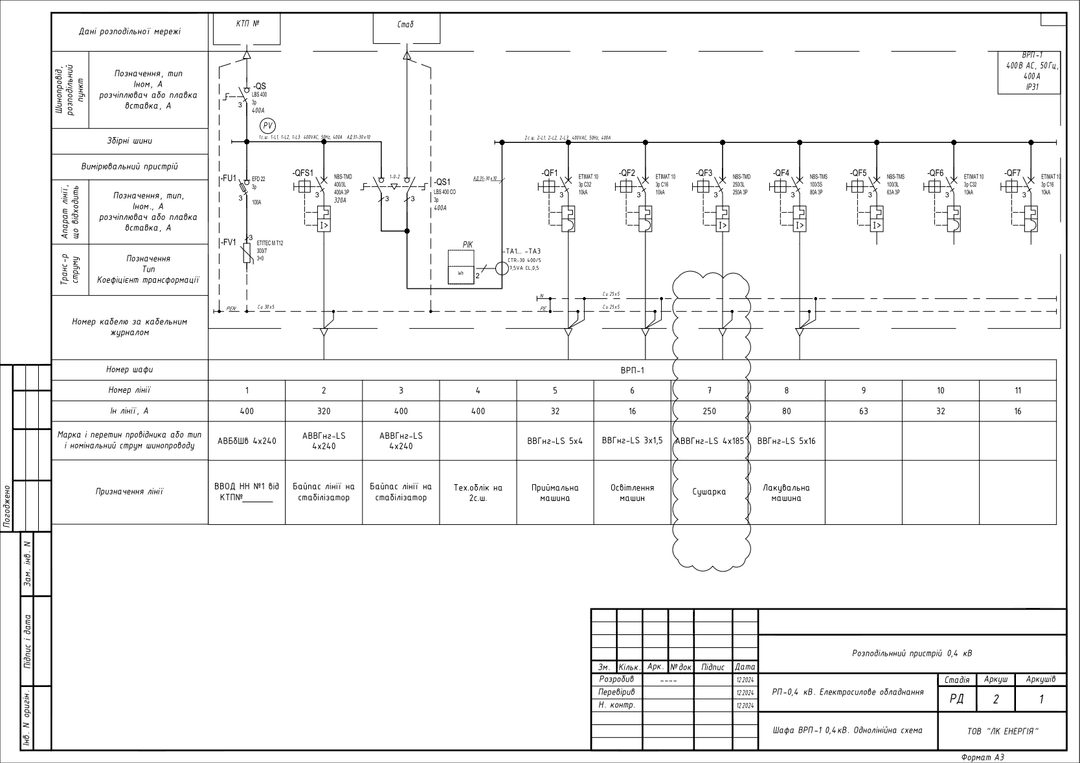

Виконання 1 — ВРП 400 А з обліком і вводом резерву: ввід — вимикач навантаження 400 А + автоматичний вимикач 400 А (36 кА); перемикач навантаження 400 А «1-0-2»: живлення напряму або через стабілізатор (байпас); дві секції збірних шин АД31 30×10; відхідні лінії — автоматичні вимикачі 250 А і 100 А (63 і 80 А), модульні 3p C16/C32; технічний облік на 2-й секції — NIK 2301 + трансформатори струму 400/5 кл. 0,5 + випробувальна колодка. У цьому рішенні резерв вмикається вручну перемикачем; автоматичне увімкнення резерву — див. типове рішення АВР 0,4 кВ.

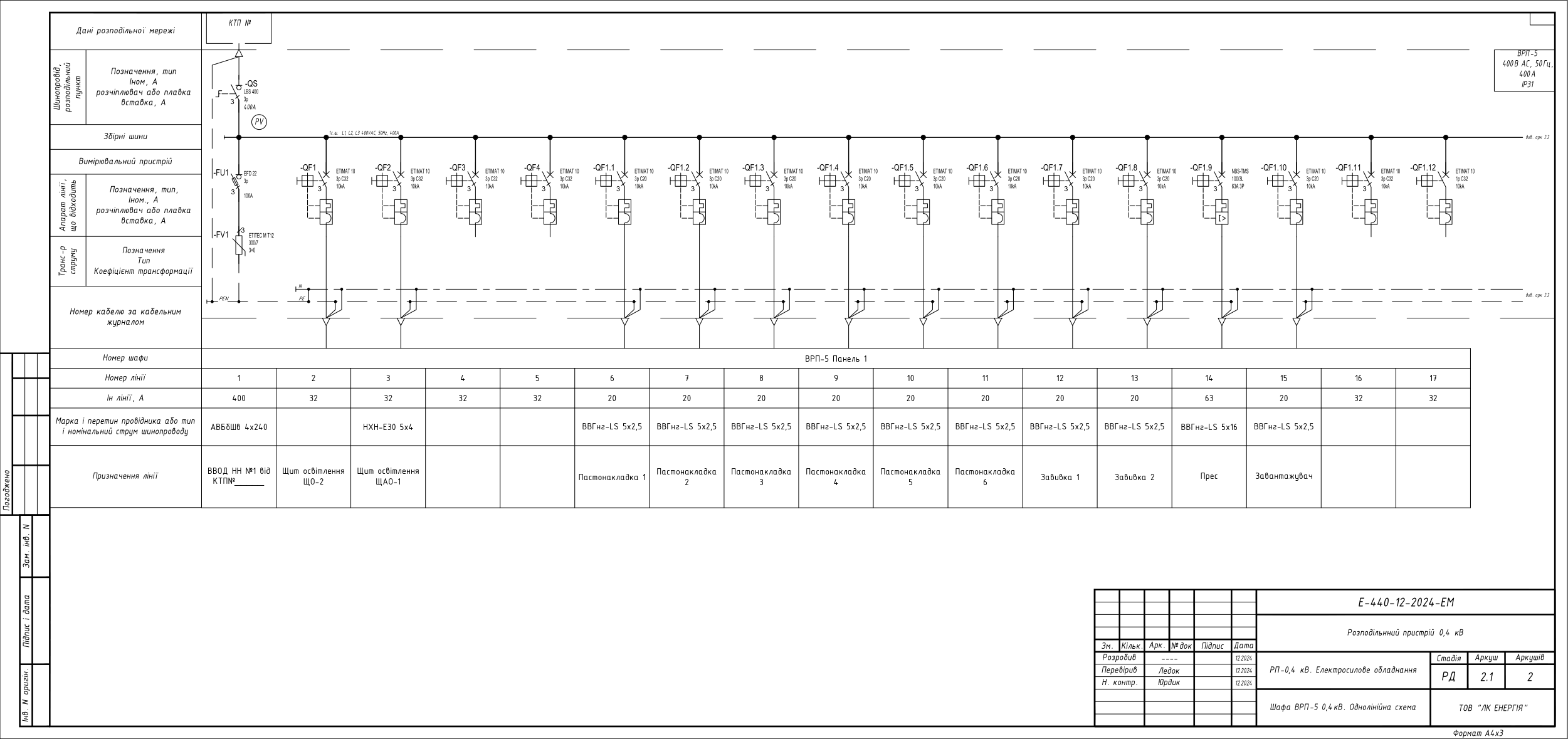

Виконання 2 — ВРП 400 А розподільча: ввід — вимикач навантаження 400 А; одна секція шин 400 А; дві монтажні панелі в шафі ШК 2200×900×600; 17 відхідних ліній — модульні автоматичні вимикачі 3p C20/C32 (10 кА) та автоматичні вимикачі 100 А з уставкою 63 А (технологічне обладнання і щити освітлення); облік NIK 2301 + трансформатори струму 150/5.

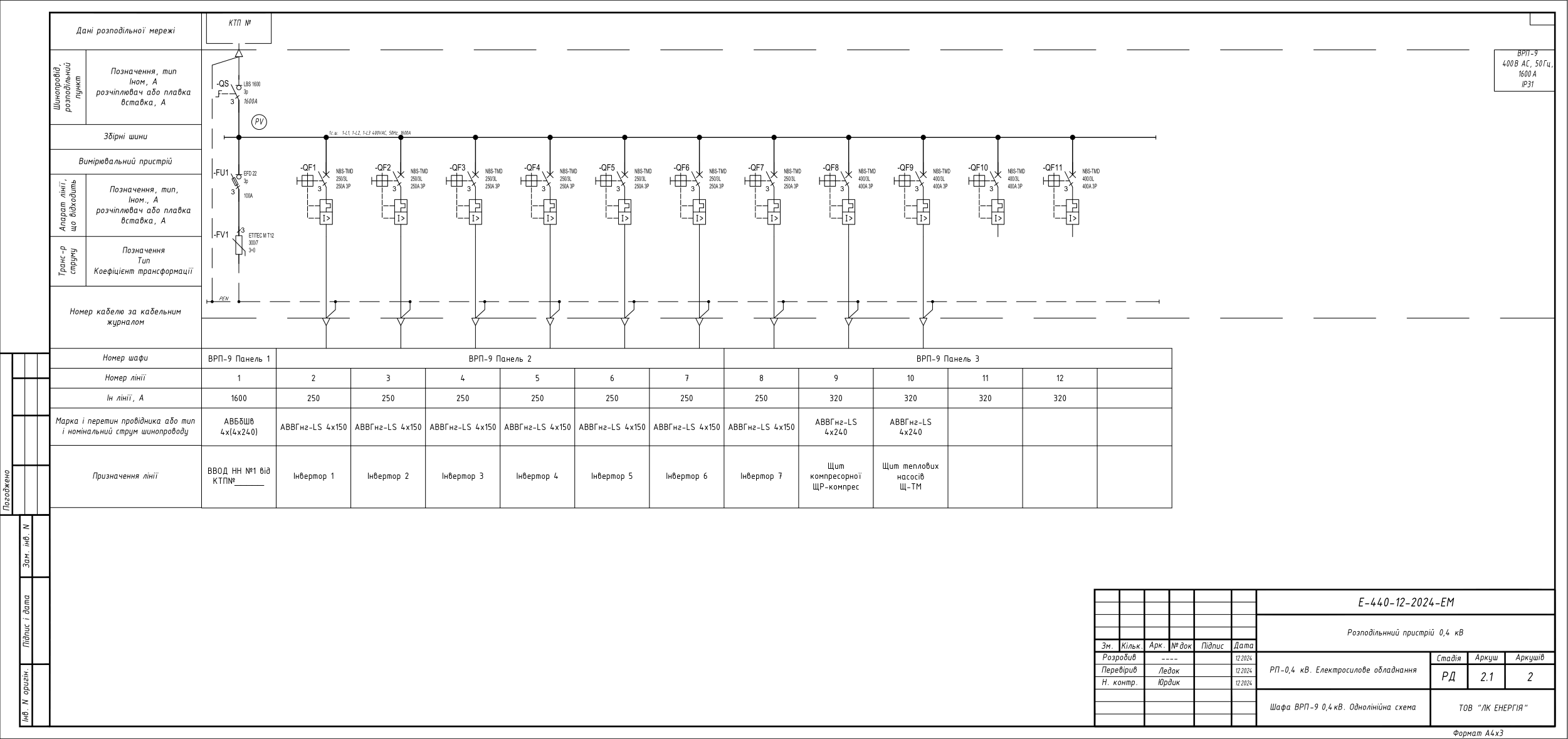

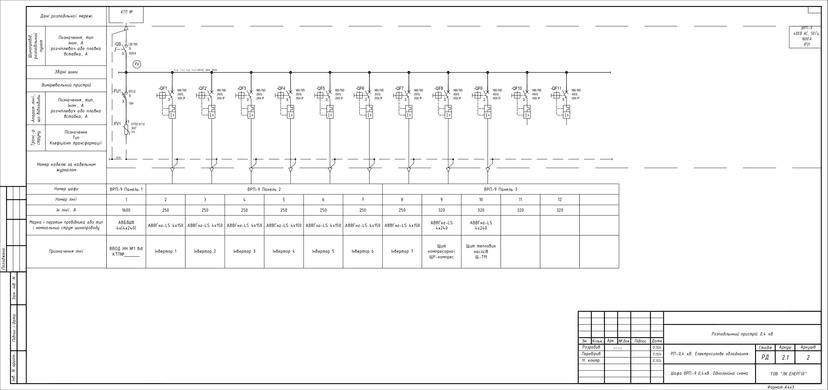

Виконання 3 — ВРП 1600 А на трьох панелях: ввід — вимикач навантаження 1600 А; збірні шини 1600 А (ввід кабелями АВБбШв 4×(4×240)); 7 фідерів на автоматичних вимикачах 250 А (лінії інверторів) + 4 фідери на автоматичних вимикачах 400 А з уставкою 320 А (щит компресорної, щит теплових насосів, резерв).

Номінали конкретного виконання (струм вводу, кількість і уставки відхідних ліній, вузол обліку) узгоджуються за опитувальним листом.

Склад комплекту і завантаження

Прев’ю

DWG-комплект після реєстрації

Повна DWG-збірка замовлення — 10 шаф в одному файлі AutoCAD (ВРП-1…ВРП-6, ВРП-9 та розподільчі щити об’єкта): однолінійні схеми, вторинні кола, загальні види, переліки елементів. Надаємо безкоштовно після реєстрації. Для реєстрації потрібні ім’я, телефон і e-mail.

Часті питання

Схеми надаються як довідкове типове рішення. Прив’язку до об’єкта, перевірку селективності захисних апаратів та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об’єкта.
