Укриття та фундамент для ДГУ

Захисне укриття (металевий бокс) і фундамент для дизель-генераторної установки (ДГУ) — рішення для розміщення резервного генератора на відкритому майданчику: конструкція боксу, монолітний фундамент, відвід вихлопу і контур заземлення. Часто йде в парі з рішенням «АВР 0,4 кВ», де резерв від ДЕС/ДГУ підключається до мережевого вводу.

1 · Типові рішення групи

Укриття та фундамент ДГУ (резерв 0,4 кВ)

Типове рішення: захисне укриття (металевий бокс) і фундамент для ДГУТипове рішення комплекту зовнішнього встановлення резервного дизель-генератора: металевий бокс, монолітний залізобетонний фундамент, відвід вихлопних газів і контур заземлення. PDF у відкритому доступі.ЛК-ТР-04-DGU-0010,4 кВ1 PDF · 573 КБкреслення
5 · Каталог схем

Каталог схем: комплекти креслень DWG

Комплекти креслень з архіву реальних замовлень ЛК, очищені від даних замовників; у комплекті — лише чинні редакції аркушів. Класифікація за текстом креслень — автоматична.

Альбом PDF

В альбомі — комплекти, що мають PDF. Обкладинка, зміст за класом напруги з номерами сторінок, закладки на кожен комплект і аркуш.

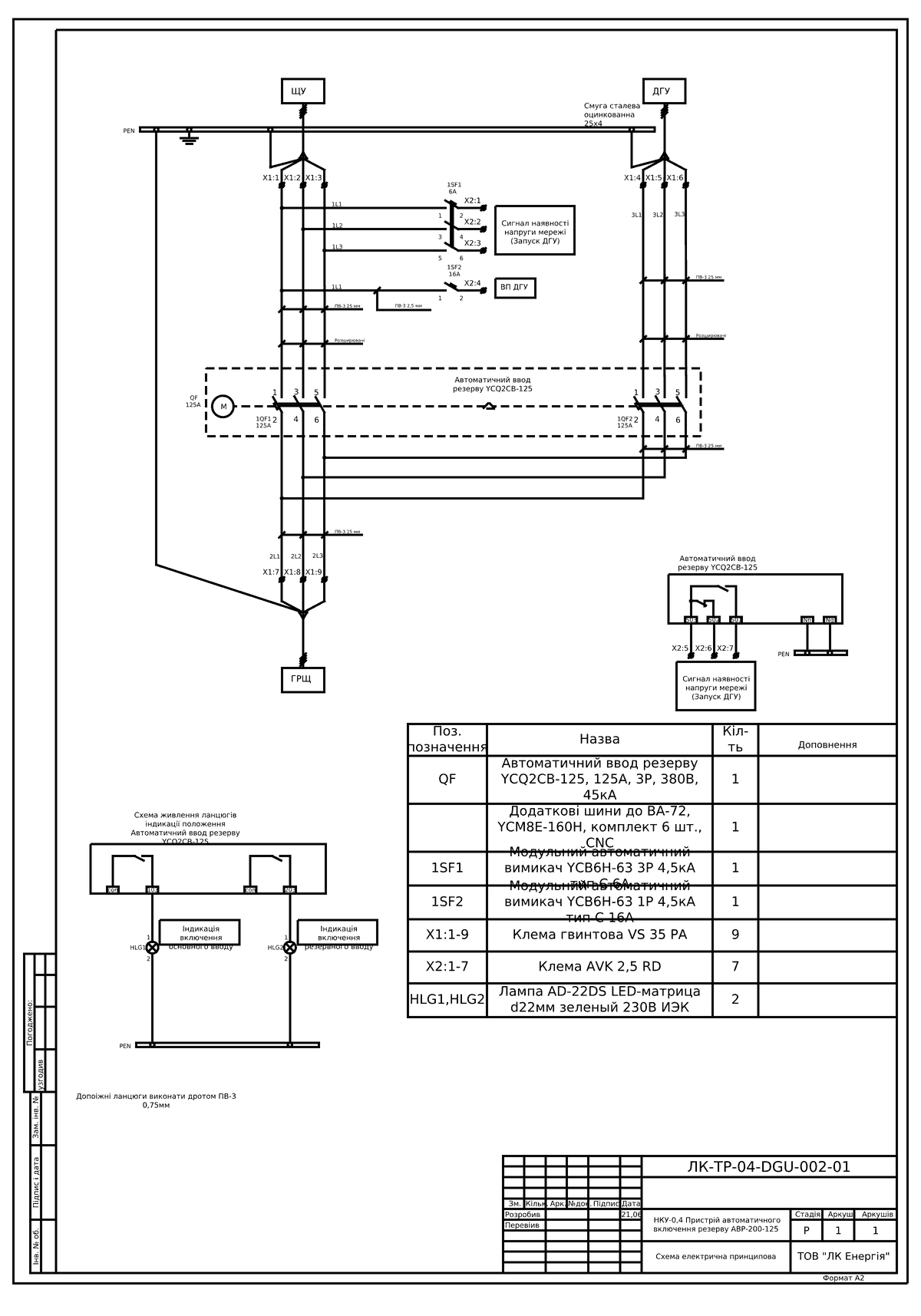

Підключення ДГУ 0,4 кВ: АВР мережа–ДГУ 125/500 А, ввід ДГУ в ЩО-90, шафа РВР-200-630, шунтування інвертора — схеми — ЛК-ТР-04-DGU-002
Підключення ДГУ 0,4 кВ: АВР мережа–ДГУ 125/500 А, ввід ДГУ в ЩО-90, шафа РВР-200-630, шунтування інвертора — схеми
Шифр
ЛК-ТР-04-DGU-002 Скопіювати посилання
U
0,4 кВ
Файли DWG
5 файлів — однолінійна схема ×4, інше ×1
  1. однолінійна схема
  2. однолінійна схема
  3. однолінійна схема
  4. однолінійна схема
  5. інше
Комірки
АВР YCQ2CB-125 і YCQ2CB-630 (мережа–ДГУ), ввід ДГУ в панель ЩО-90-1107, шафа РВР-200-630, шафа шунтування інвертора і комутації ДГУ
Захисти
АВР
Обладнання, застосоване в схемі
CNC Electric, ETI
PDF
PDF комплекту · 7 сторінок · 2,2 МБ
В альбомі групи, с. 3
Каталоги виробників

Офіційні сайти марок, обладнання яких застосовано в комплектах цієї групи (за текстом креслень). Посилання ведуть на сторонні сайти.

Питання та відповіді

Часті запитання

Що входить у комплект укриття ДГУ?
Металеве укриття (бокс) з вентиляційними решітками, монолітний залізобетонний фундамент, вузол відводу вихлопу і контур заземлення — докладніше на сторінці рішення.
Чи прив’язаний бокс до конкретної моделі генератора?
Розміри боксу, клас і армування фундаменту в рішенні наведені за конкретним проєктом і уточнюються під масу й габарити обраної моделі генератора.
Чи є в комплекті схема підключення до АВР?
Схема підключення ДГУ до мережі — в рішенні «АВР 0,4 кВ» (шафи підключення на 250 і 630 А); тут — тільки бокс і фундамент.
