Укрытие и фундамент для ДГУ

Защитное укрытие (металлический бокс) и фундамент для дизель-генераторной установки (ДГУ) — решение для размещения резервного генератора на открытой площадке: конструкция бокса, монолитный фундамент, отвод выхлопа и контур заземления. Часто идёт в паре с решением «АВР 0,4 кВ», где резерв от ДЭС/ДГУ подключается к сетевому вводу.

1 · Типовые решения группы

Укрытие и фундамент ДГУ (резерв 0,4 кВ)

Типовое решение: защитное укрытие (металлический бокс) и фундамент для ДГУТиповое решение комплекта наружной установки резервного дизель-генератора: металлический бокс, монолитный железобетонный фундамент, отвод выхлопных газов и контур заземления. PDF в открытом доступе.ЛК-ТР-04-DGU-0010,4 кВ1 PDF · 573 КБчертёж

1 · Каталог схем

Каталог схем: комплекты чертежей DWG

Комплекты чертежей из архива реальных заказов ЛК, очищенные от данных заказчиков; в комплекте — только действующие редакции листов. Классификация по тексту чертежей — автоматическая.

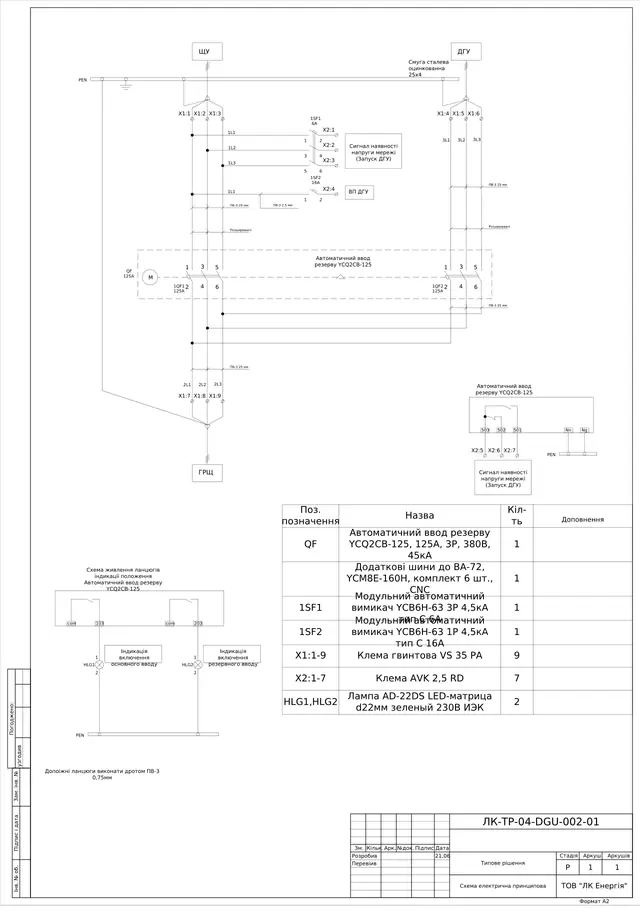

Подключение ДГУ 0,4 кВ: АВР сеть–ДГУ 125/500 А, ввод ДГУ в ЩО-90, шкаф РВР-200-630, шунтирование инвертора — схемы

Шифр: ЛК-ТР-04-DGU-002
U: 0,4 кВ
DWG: 5 файлов DWG — однолинейная схема ×4, прочее ×1
Ячейки: АВР YCQ2CB-125 и YCQ2CB-630 (сеть–ДГУ), ввод ДГУ в панель ЩО-90-1107, шкаф РВР-200-630, шкаф шунтирования инвертора и коммутации ДГУ
Защиты: АВР

Получить DWG →

Вопросы и ответы

Частые вопросы

Что входит в комплект укрытия ДГУ?

Металлическое укрытие (бокс) с вентиляционными решётками, монолитный железобетонный фундамент, узел отвода выхлопа и контур заземления — подробнее на странице решения.

Привязан ли бокс к конкретной модели генератора?

Размеры бокса, класс и армирование фундамента в решении приведены по конкретному проекту и уточняются под массу и габариты выбранной модели генератора.

Есть ли в комплекте схема подключения к АВР?

Схема подключения ДГУ к сети — в решении «АВР 0,4 кВ» (шкафы подключения на 250 и 630 А); здесь — только бокс и фундамент.
