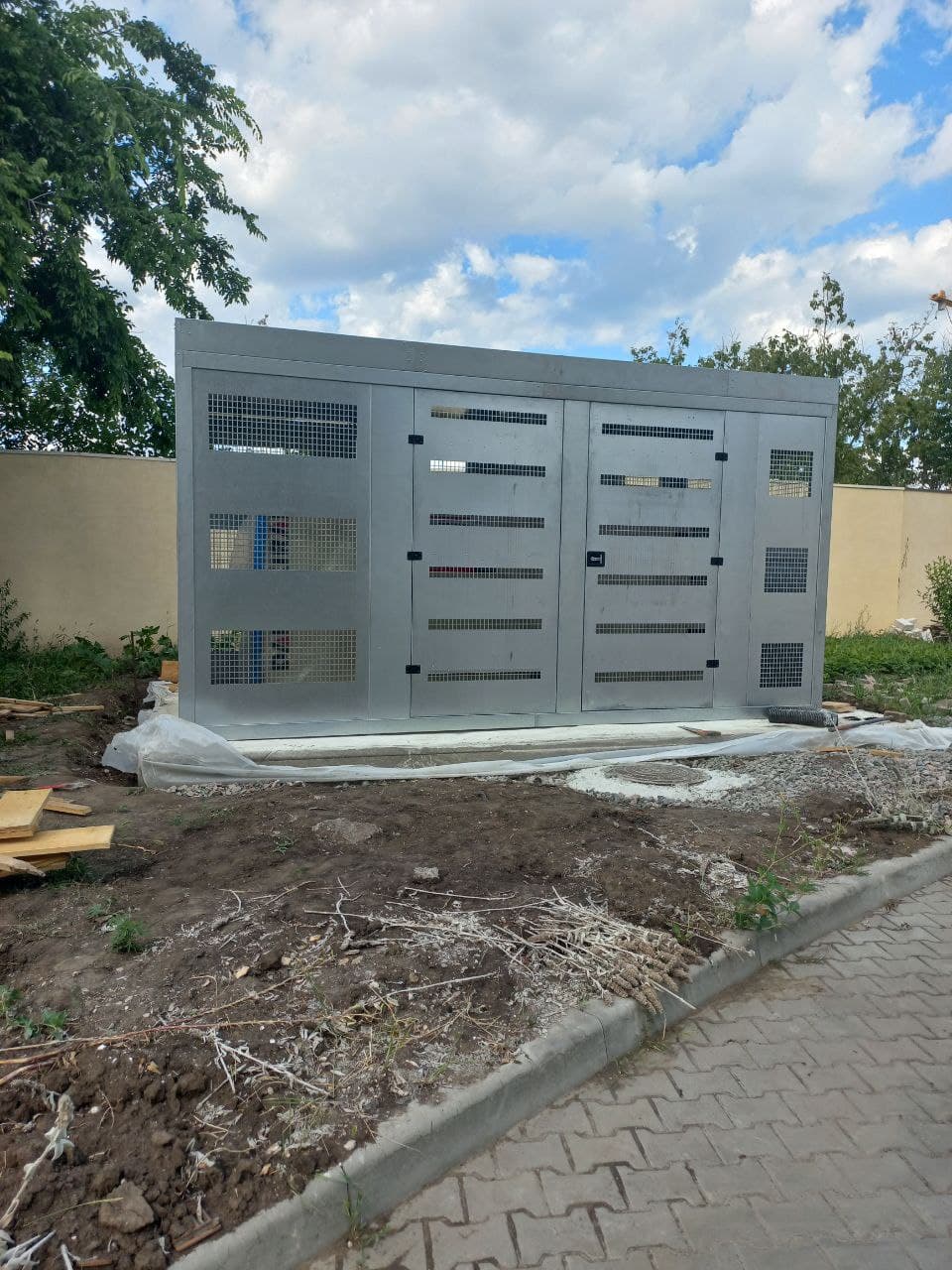

Типове рішення: захисне укриття (металевий бокс) і фундамент для ДГУ
Типове рішення комплекту зовнішнього встановлення резервного дизель-генератора: металевий бокс, монолітний залізобетонний фундамент, відвід вихлопних газів і контур заземлення. PDF у відкритому доступі.
Файли рішення
1 PDF · 573 КБ — відкрито без реєстрації- Укриття і фундамент ДГУ: бокс, фундамент, відвід вихлопу, заземлення, ущільнення кабелюPDF · 573 КБкреслення5 арк.
DWG для цього рішення поки немає — доступні PDF.
Опубліковано: 18.07.2026 · Автор: інженерний відділ LK Energy
Типове рішення для зовнішнього встановлення резервного дизель-генератора (ДГУ): захисне металеве укриття (бокс), монолітний залізобетонний фундамент, вузол відводу вихлопних газів і контур заземлення. Рішення виконане за реальним проєктом резервного живлення 2021–2026, де ДГУ ставиться просто неба й вводиться в роботу автоматично від щита АВР «мережа–генератор». PDF — у вільному доступі.
Коли потрібне окреме укриття та фундамент для ДГУ
Заводський всепогодний кожух захищає сам агрегат від опадів, але для стаціонарного встановлення генератора на майданчику потрібні ще три речі, яких у постачанні ДГУ зазвичай немає: фундамент, що сприймає масу агрегата й сприймає динамічні навантаження від його роботи, організований відвід вихлопу вище даху укриття та контур заземлення. Саме ці елементи й описує це типове рішення — металевий бокс над агрегатом, залізобетонна плита під ним, вихлопна труба з проходкою крізь дах та заземлювальний пристрій. Рішення дає проєктувальнику готову основу будівельної та електротехнічної частин майданчика ДГУ.
Склад рішення й технічні параметри

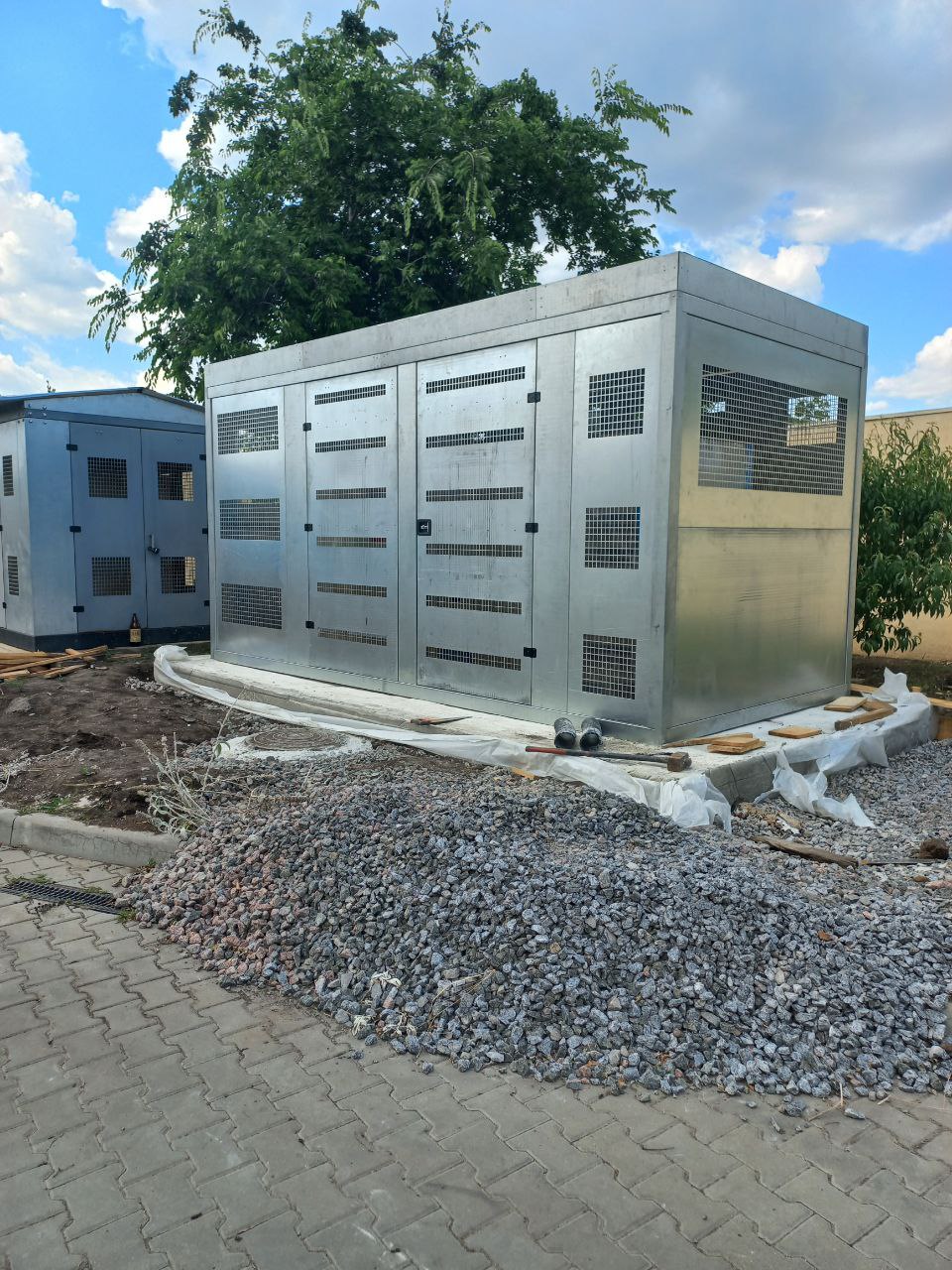

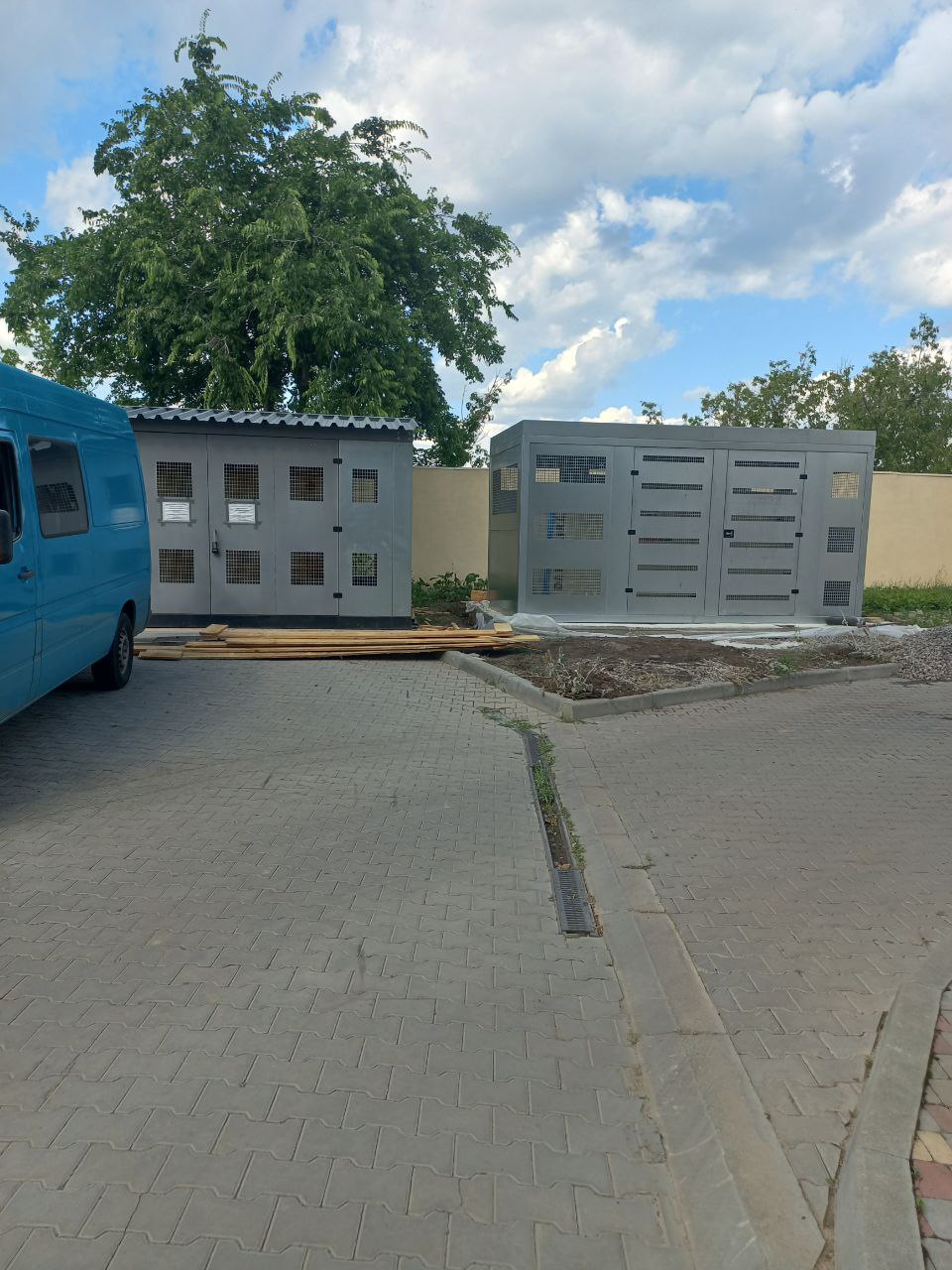

- Металеве укриття (бокс) орієнтовними розмірами 4500×2500×2000 мм: зварний каркас, знімний дах, вентиляційні решітки припливу й витяжки
- Монолітний залізобетонний фундамент — плита з бетону класу B25, морозостійкість F150, водонепроникність W2
- Армування плити: арматура Ф12 клас А500С; специфікація арматури за проєктом — орієнтовно 280 кг
- Відвід вихлопних газів: труба Ду76, вентиляційний зонт (грибок), проходка крізь покрівлю через покрівельний ущільнювач MasterFlash
- Контур заземлення укриття й ДГУ
- ДГУ встановлюється зовні й працює в автоматичному режимі; перемикання «мережа–генератор» виконує окремий щит АВР (див. типове рішення АВР 0,4 кВ)
- Роки розробки — за реальними проєктами 2021–2026
- Розміри бокса, клас і армування фундаменту наведені за конкретним проєктом і уточнюються під масу й габарити обраної моделі генератора
Обладнання виготовляємо на власному виробництві в Одесі; дивіться також каталог обладнання.
Часті питання
Навіщо окреме укриття, якщо генератор уже в заводському кожусі?
Заводський кожух захищає агрегат від погоди, але не замінює фундамент під масу генератора, організований відвід вихлопу вище покрівлі й контур заземлення. Це типове рішення закриває саме будівельну та інженерну частину майданчика зовнішнього ДГУ.
Чи входить підбір самого дизель-генератора?
Ні. Бокс і фундамент проєктуються під конкретну модель ДГУ — її габарити, масу й параметри вихлопу задає проєктувальник. Рішення надається як типова основа, яку прив'язують до обраного агрегата.
Чи виготовляє ЛК Енерджи Груп металеві укриття для ДГУ?
Так — металеві бокси, щити АВР і супутнє електрощитове обладнання виготовляємо на власному виробництві в Одесі.
Консультуємо проєктувальників щодо складу обладнання: +38 067 104 94 91.
Це довідкове типове рішення. Прив'язку до об'єкта, розрахунок навантажень і уставок та відповідність чинним нормам (ПУЕ, ДСТУ, ДБН) забезпечує проєктувальник. ЛК Енерджи Груп не несе відповідальності за застосування рішення без адаптації до умов конкретного об'єкта.
