Типовое решение: ЯВУ — ящик вводно-учётный 0,4 кВ

Опубликовано: 11.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»

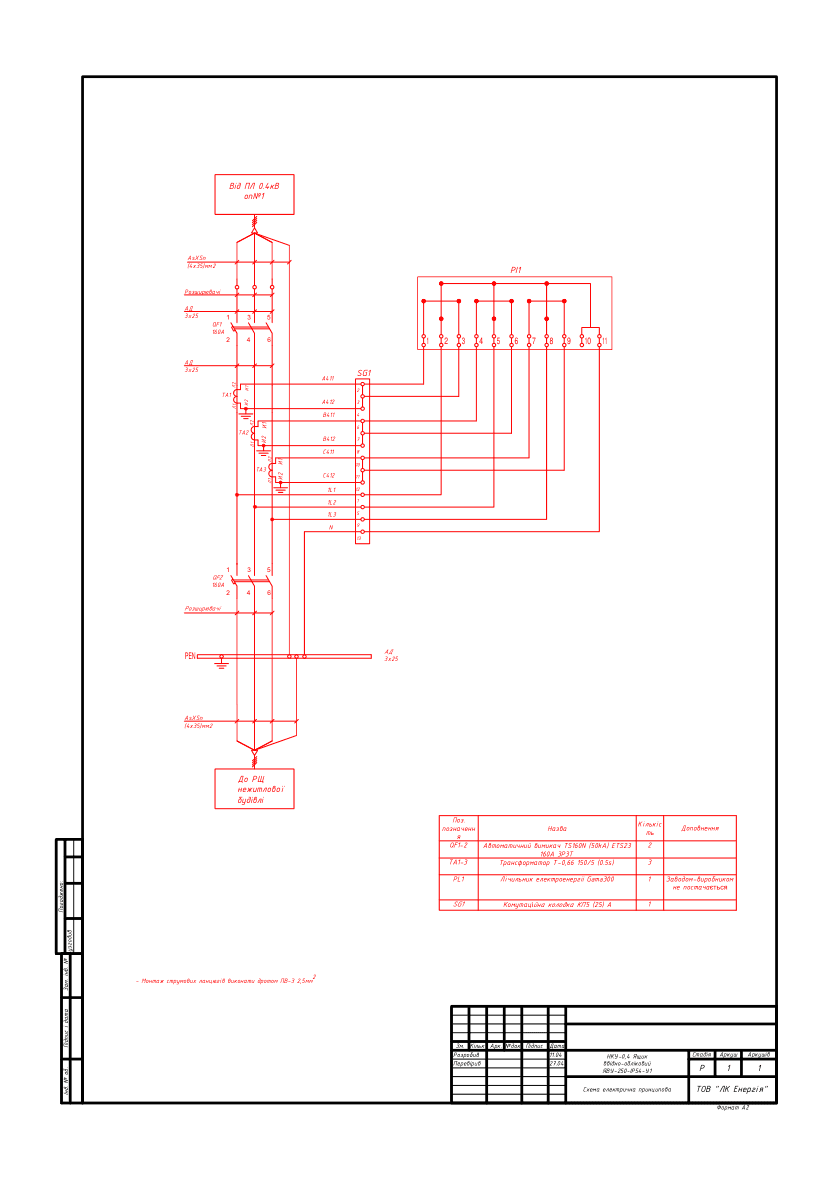

Две проверенные принципиальные схемы ящика вводно-учётного ЯВУ-250-IP54-У1 из реальных заказов ЛК Энергия 2023 года: базовое исполнение с вводом от ВЛ-0,4 кВ и исполнение с дополнительной цепью питания устройства MSL5.10. Каждый лист содержит полный перечень элементов — автоматические выключатели, трансформаторы тока, счётчик, коммутационную колодку. PDF — в свободном доступе ниже, исходные файлы схем (DWG) — по запросу через форму.

Что такое ЯВУ и где применяют

ЯВУ — ящик вводно-учётный — низковольтное комплектное устройство (НКУ) 0,4 кВ, объединяющее в одной оболочке вводной коммутационный аппарат и узел коммерческого учёта электроэнергии. В типовом исполнении ЯВУ принимает питание от воздушной линии 0,4 кВ, через вводной автоматический выключатель и трансформаторы тока передаёт его на счётчик и отходящим автоматом выдаёт на распределительный щит здания потребителя.

Исполнение ЯВУ-250-IP54-У1 рассчитано на наружную установку (У1) со степенью защиты оболочки IP54: ящик размещают на границе балансовой принадлежности — у опоры ВЛ или на фасаде либо цоколе здания, где к узлу учёта нужен доступ персонала оператора сети. Учёт выполнен счётчиком трансформаторного включения GAMA300 с коммутационной (испытательной) колодкой КП5, которая позволяет заменять счётчик без обесточивания потребителя.

ЛК Энергия серийно изготавливает ящики вводно-учётные ЯВУ с 2015 года; по паспортам заказов 2021–2024 годов — исполнения на номинальные токи от 63 до 500 А, в том числе двухсекционные (2ЯВУ-250).

Технические параметры решения

• Номинальное напряжение главных цепей: 380 В, 50 Гц
• Исполнение в комплекте: ЯВУ-250-IP54-У1 — наружная установка, оболочка IP54
• Габариты ЯВУ-250 (по паспорту): 1200×600×450 мм + цоколь 300 мм, масса до 100 кг
• Коммутация в приведённых схемах: 2 автоматических выключателя TS160N (50 кА) ETS23 160 А 3P3T (ввод + отходящая линия); номинал аппаратов — под заказ
• Учёт: счётчик GAMA300 трансформаторного включения (по схеме заводом-изготовителем не поставляется — устанавливает оператор системы распределения или собственник по договору), трансформаторы тока Т-0,66 150/5 или 200/5 (класс 0,5S), коммутационная колодка КП5

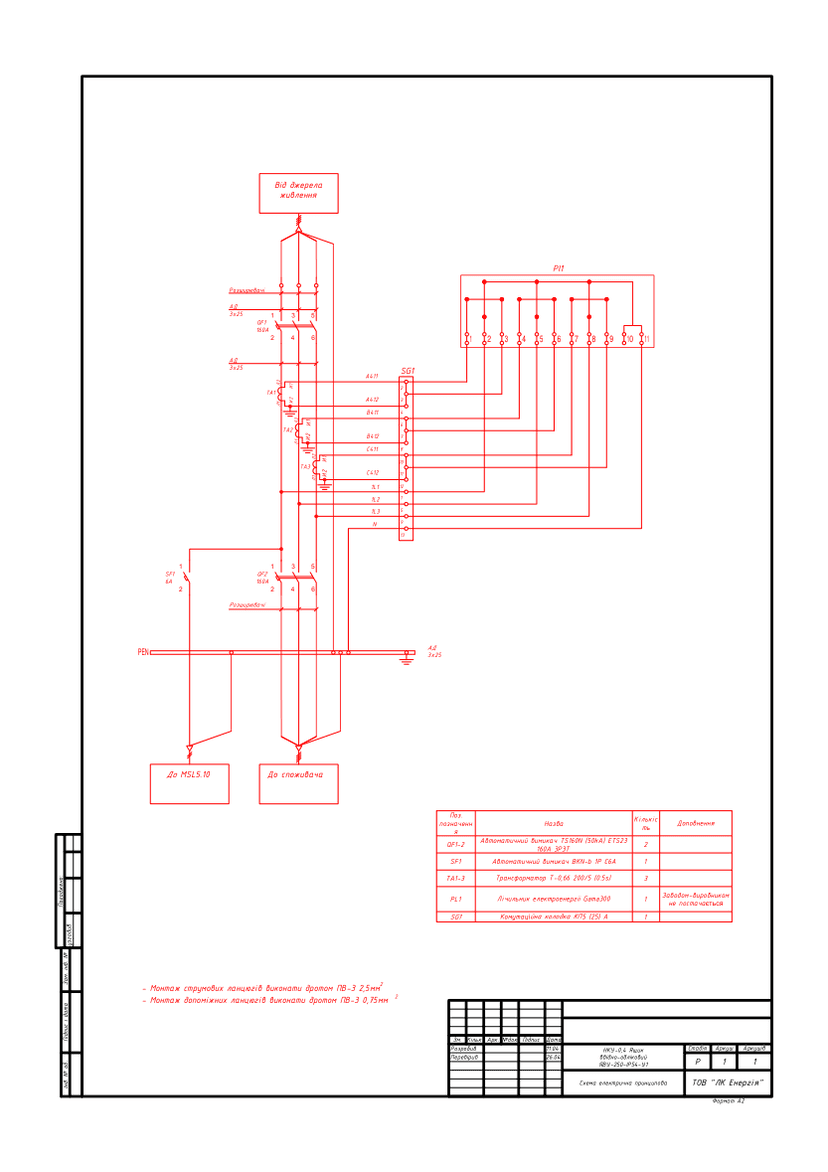

• Исполнение с MSL5.10 — устройством сбора данных (по заказу): дополнительный модульный автомат BKN-b 1P C6A и вывод питания устройства
• Ввод/выход: провод АsXSn 4×35 мм² (от ВЛ-0,4 кВ и к РЩ здания); монтаж токовых цепей — ПВ-3 2,5 мм²
• Изготовление по ГОСТ 22789-94; климатическое исполнение У, температура от −40 до +40 °С
• Стадия: Р; листы формата А2, язык — украинский, разработка 2023 года
• Конкретное исполнение (номинал, способ ввода, схема учёта) — по опросному листу

Состав комплекта и загрузка

Превью

DWG по запросу

Исходные файлы обеих схем (DWG, AutoCAD) вышлем на email бесплатно; исходник заказа 81 содержит также схему УКМ 0,4 кВ.

Частые вопросы

Можно ли использовать эти схемы в рабочем проекте?

Да — как типовое решение-основу. Привязку к объекту, выбор номиналов аппаратов, проверку селективности и соответствие действующим ПУЭ/ДСТУ обеспечивает проектировщик. Схемы соответствуют реальным заказам, изготовленным ЛК Энергия в 2023 году.

Как подобрать исполнение ЯВУ?

По опросному листу: номинальный ток, способ ввода (воздушный/кабельный), схема учёта (прямое или трансформаторное включение), степень защиты и место установки. По паспортам заказов 2021–2024 годов изготавливались исполнения от 63 до 500 А, в том числе двухсекционные (2ЯВУ-250).

Какая аппаратура заложена в схемах?

Автоматические выключатели TS160N (50 кА) 160 А, трансформаторы тока Т-0,66 (класс 0,5S), счётчик GAMA300, коммутационная колодка КП5. Исполнение на другой аппаратуре — обращайтесь.

Как получить DWG-файлы?

Заполните форму на этой странице — вышлем исходники (DWG) на email в течение рабочего дня.

Изготавливает ли ЛК Энергия ЯВУ по этим схемам?

Да. Ящики вводно-учётные ЯВУ производим серийно с 2015 года на собственном производстве в Одессе. Поможем подобрать исполнение и заполнить опросный лист: +38 067 104 94 91.

Смотрите также: типовое решение КТП 10/0,4 кВ с РУНН, щит ЩО-90 для ЗТП.

Схемы предоставляются как справочное типовое решение. Привязку к объекту, проверку селективности защитных аппаратов и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
