Распределительное устройство 6 кВ и 0,4 кВ одним комплектом: камеры КСО-Е, панели ЩО-90 и шкафы управления

Задача

Заказчику нужно было готовое распределительное устройство, а не отдельные шкафы от разных поставщиков. Условия задачи:

• Два напряжения в одном заказе. 6 кВ на высокой стороне и 0,4 кВ на низкой — это разные конструктивы, разные нормы обслуживания и разные бригады на объекте, но одна документация и один ответственный производитель.
• 6 кВ, а не 10. Сеть объекта работает на 6 кВ — камеры изготавливались именно под это напряжение, а не «универсально».
• Понятный фасад. Оператор должен видеть схему присоединения, не открывая шкаф и не поднимая проект.

Решение

Собрали комплект полностью у себя — от каркасов до маркировки.

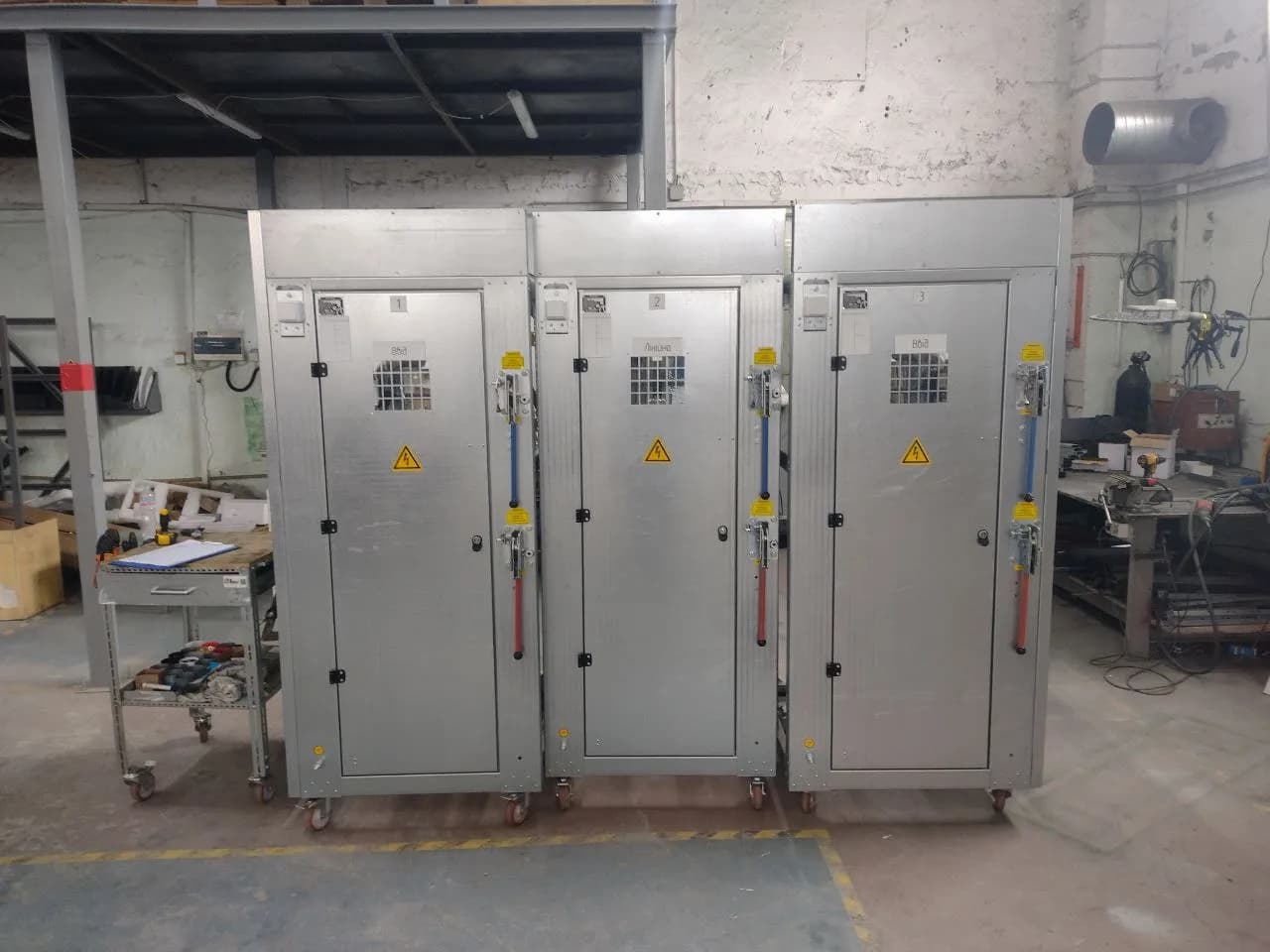

• Высокая сторона — камеры КСО-Е габарита 393, исполнение 03, на 6 кВ, 630 А. Одностороннее обслуживание: камеры встают к стене, доступ только с фасада.

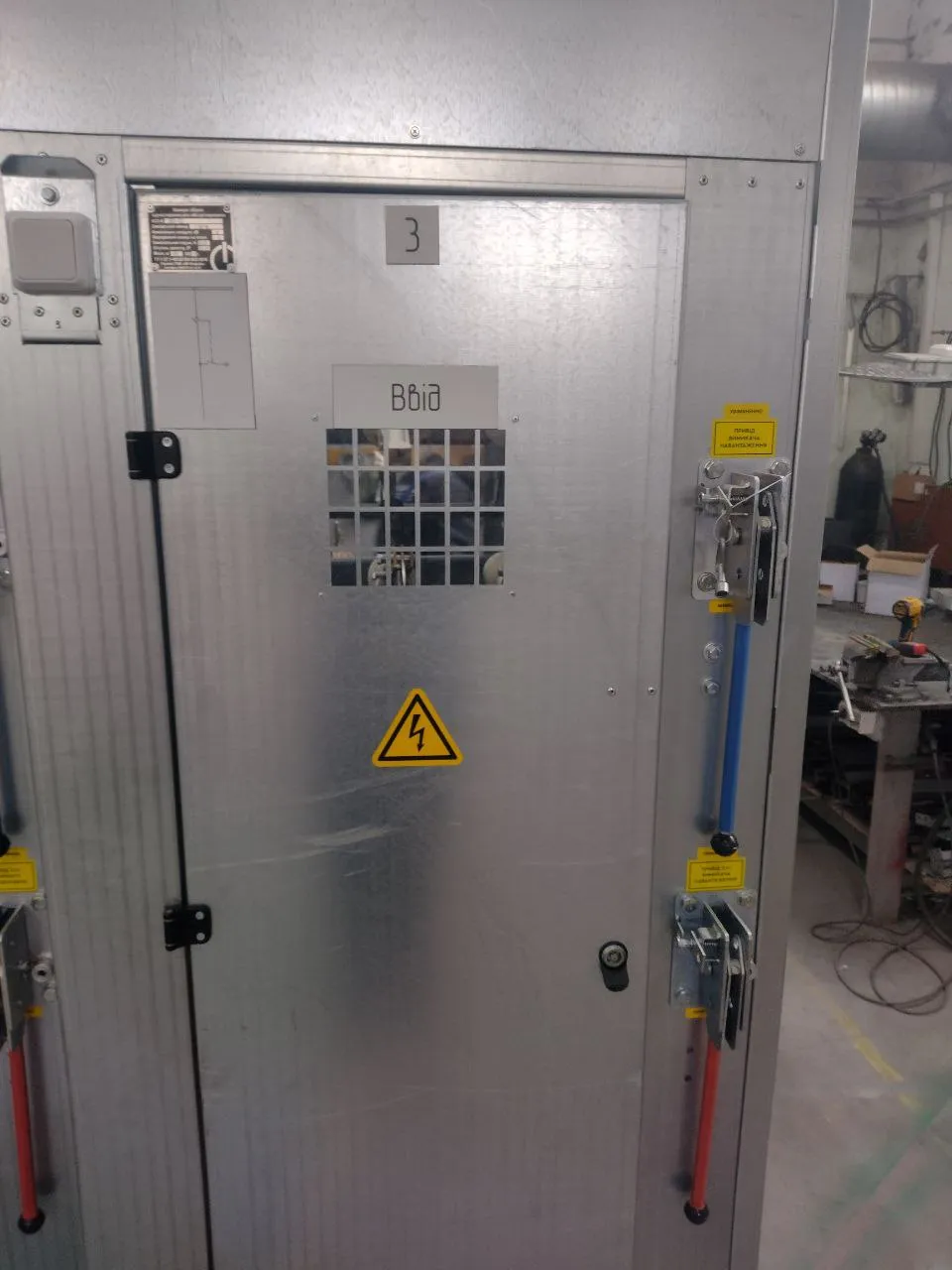

• Мнемосхема на каждой дверце. Рядом с заводской табличкой — схема присоединения конкретной камеры. Вместе с функциональной маркировкой («Ввід-1», «Лінія-2», «Ввід-3») это дает оператору полную картину с фасада.

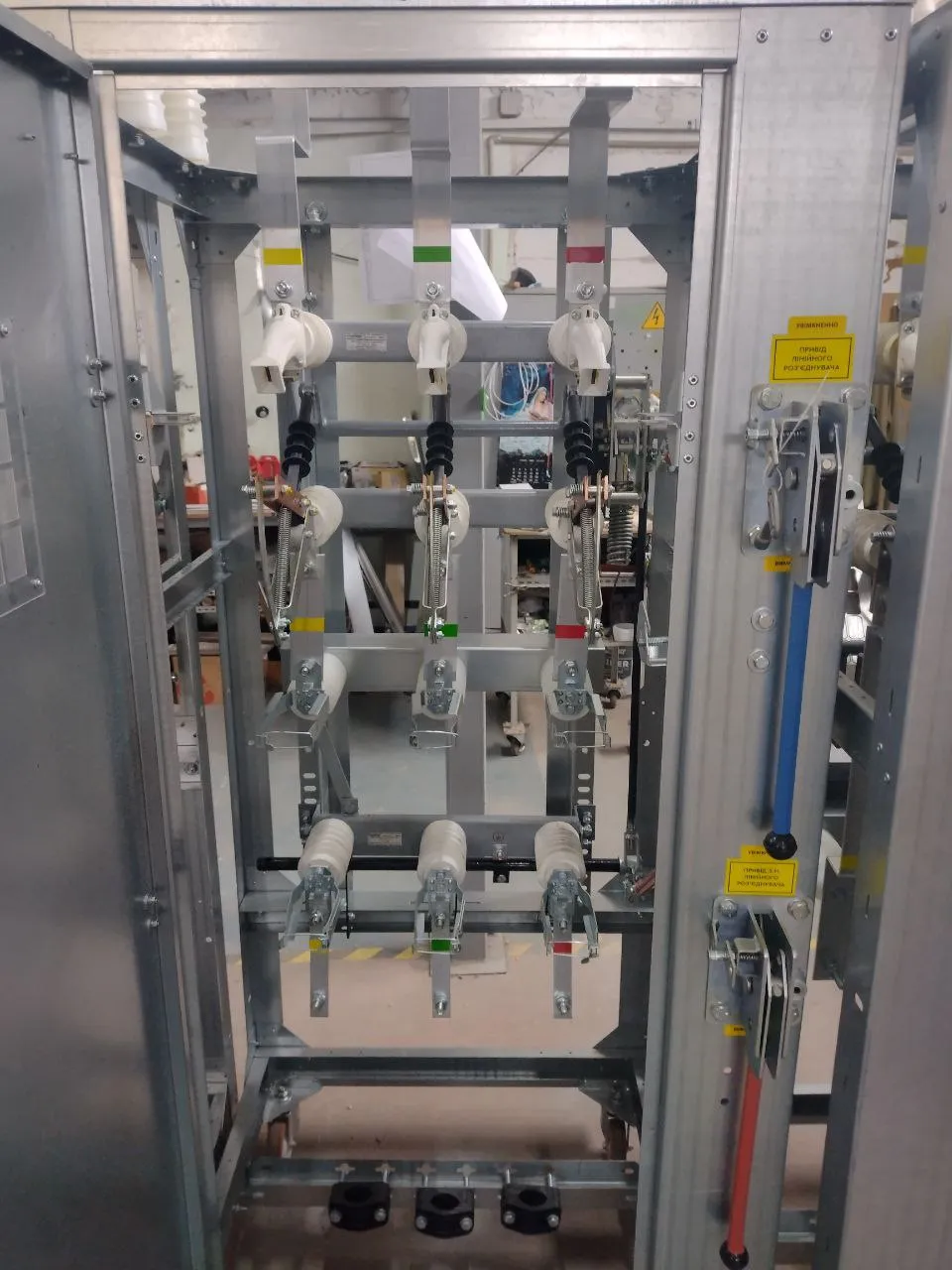

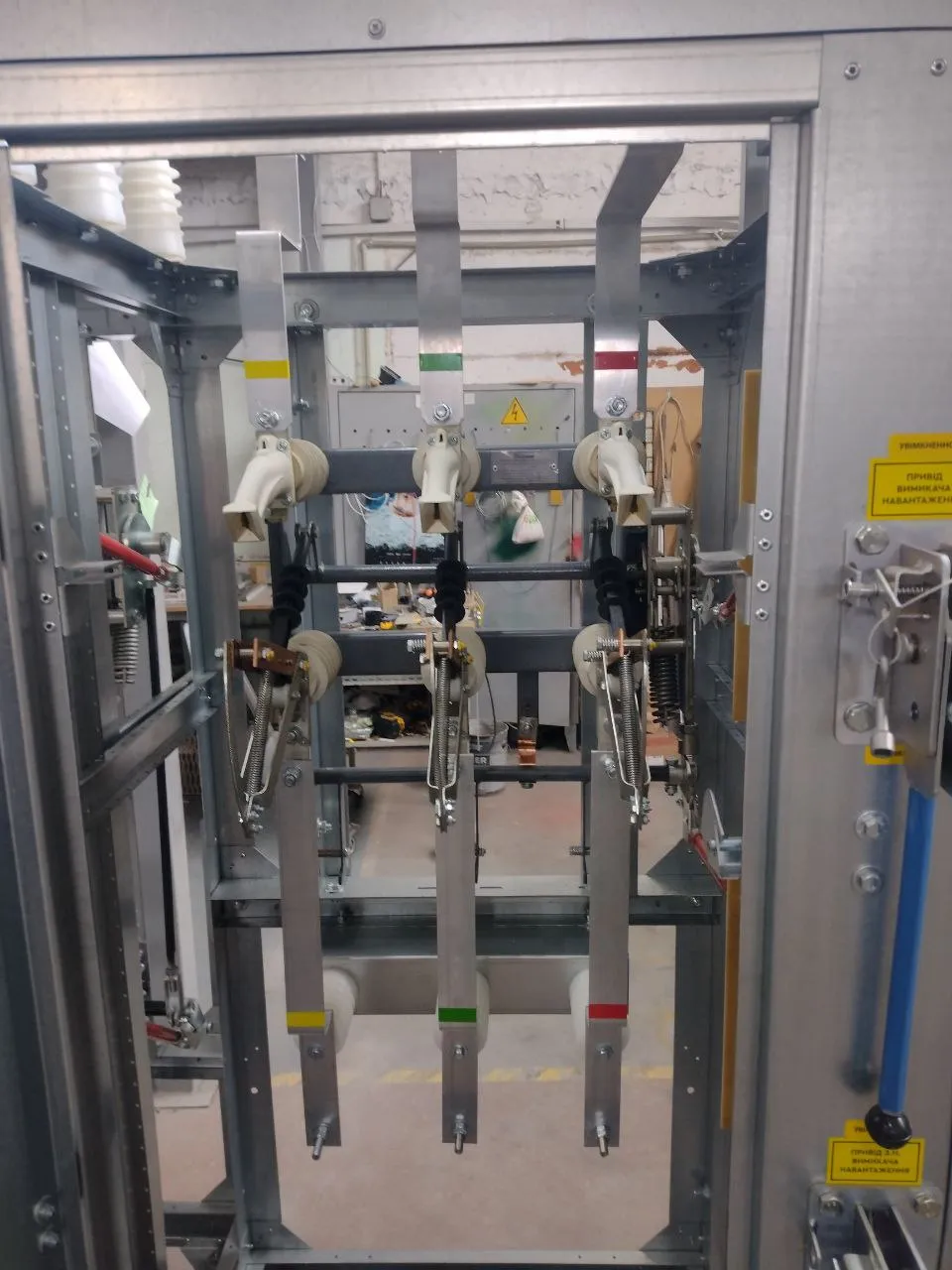

• Приводы и блокировки. Ручные приводы разъединителей с цветными рукоятками, механические блокировки, шины заземления вдоль ряда — стандартный набор, от которого зависит безопасность переключений.

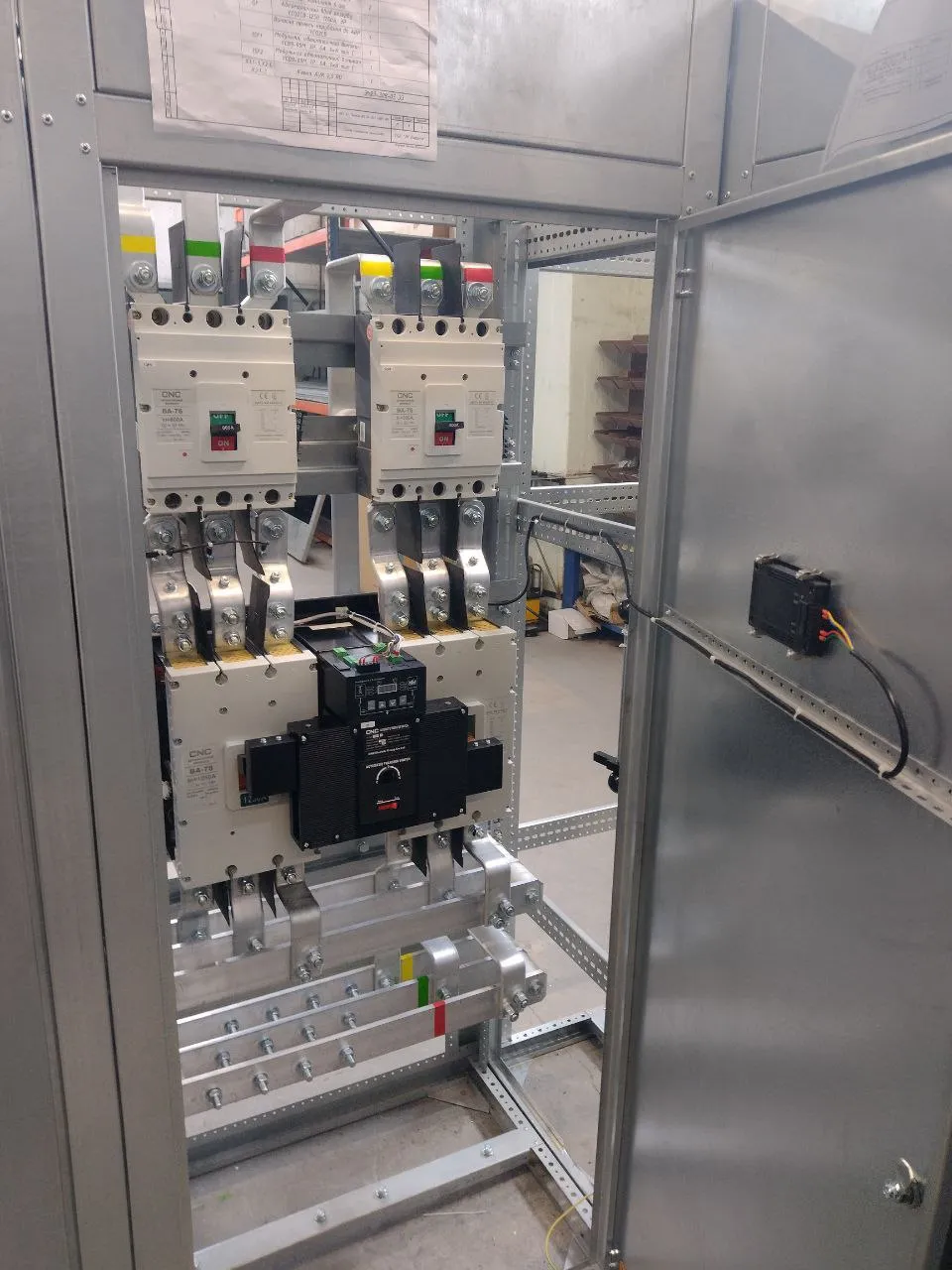

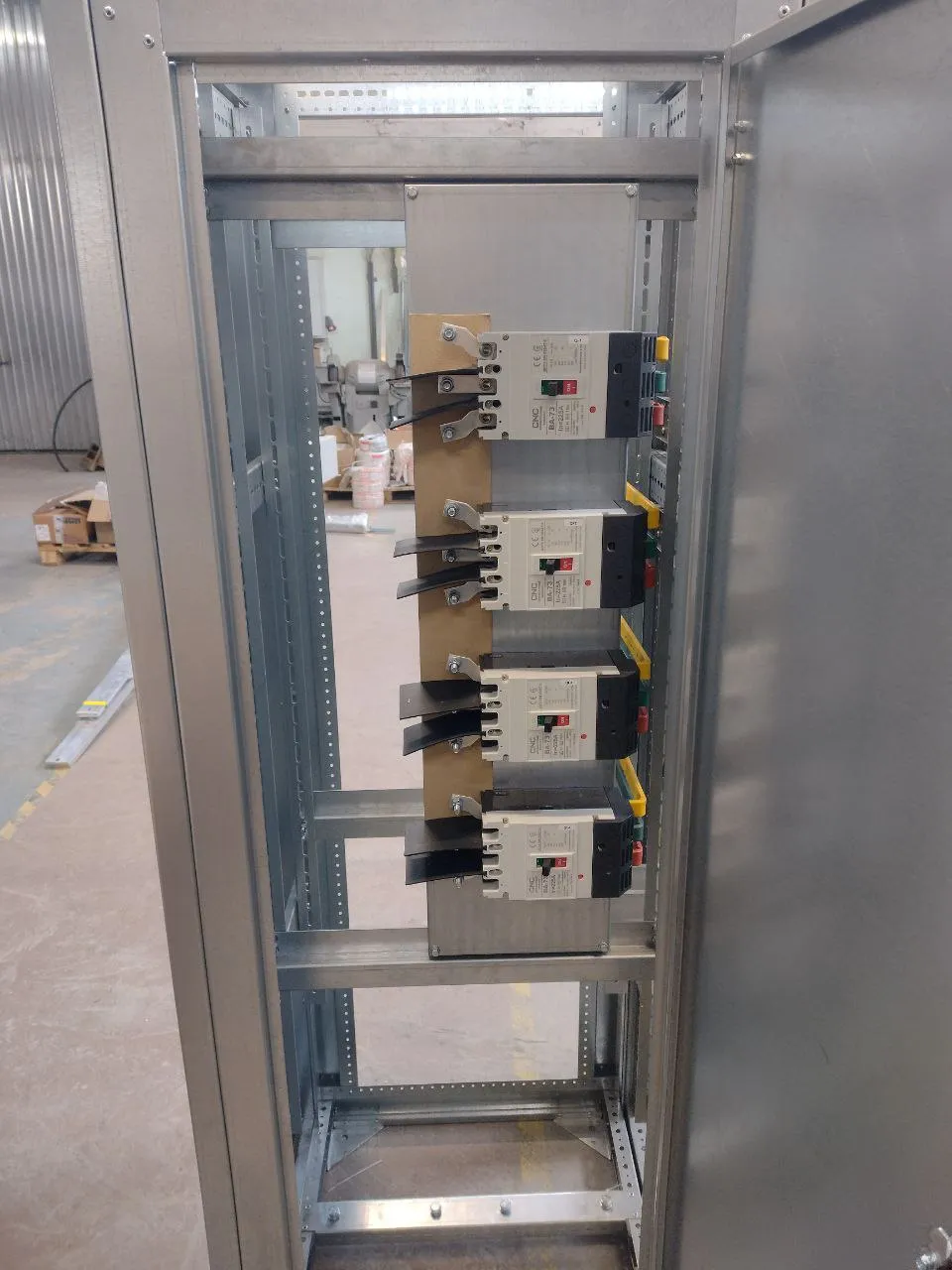

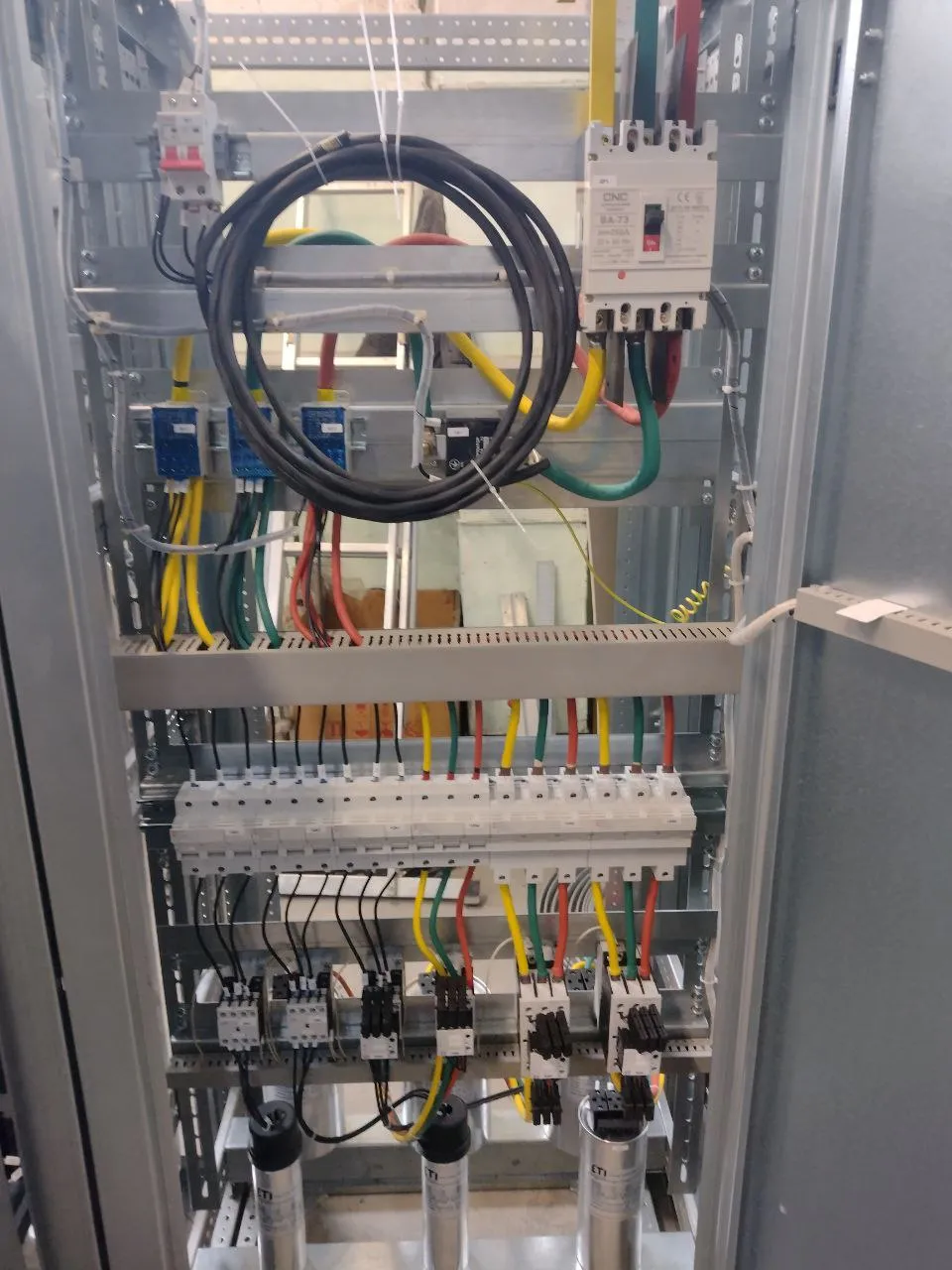

• Низкая сторона — панели ЩО-90 на 800 А, климатическое исполнение У3, IP20. Внутри — автоматические выключатели в литом корпусе на отходящих, ошиновка с фазной маркировкой, ряды клемм.

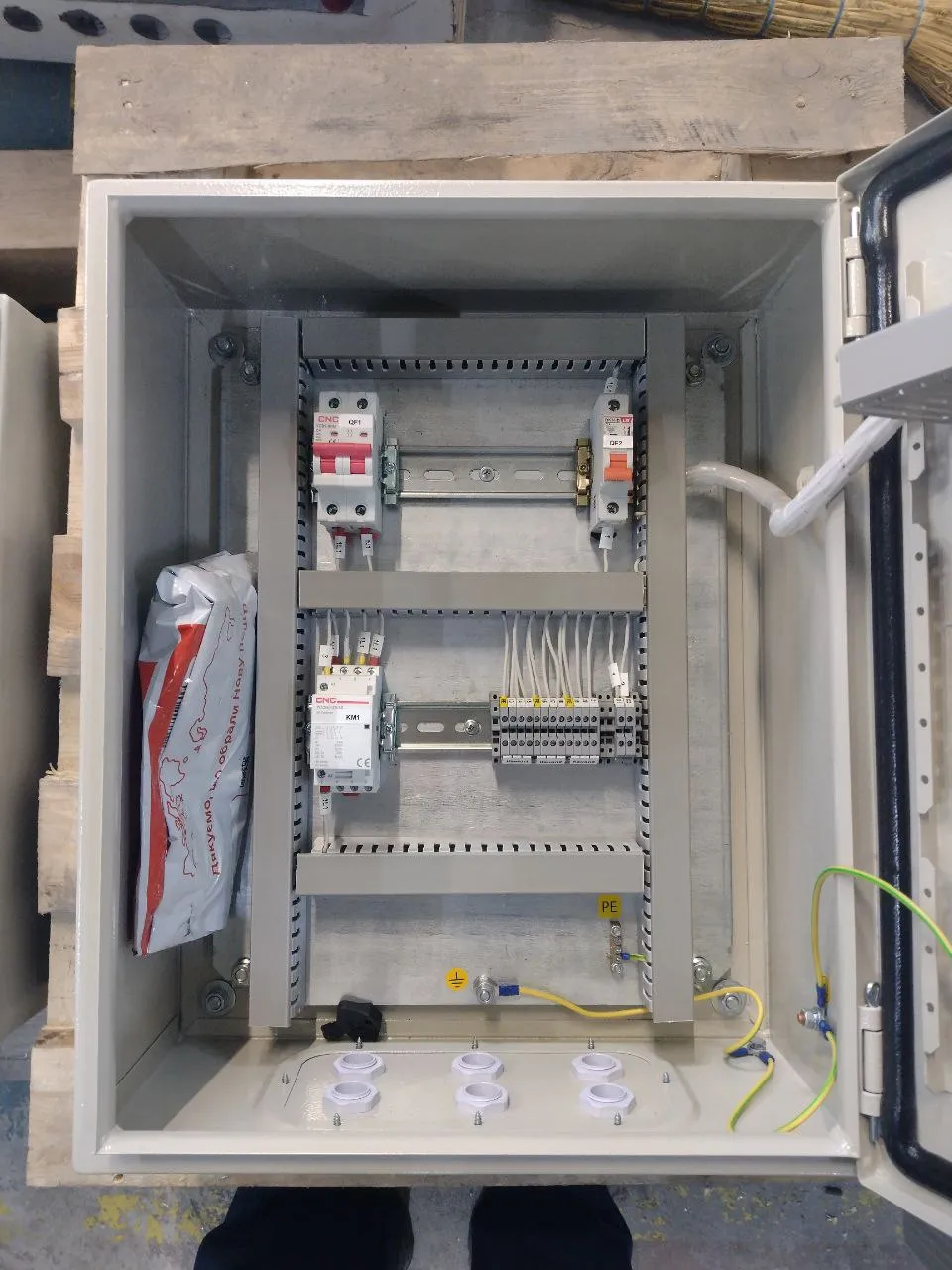

• Шкафы управления. Отдельно в комплекте — навесные шкафы небольшого габарита с автоматикой и прибором контроля на фасаде: то, что на объекте ставят рядом с основным рядом.

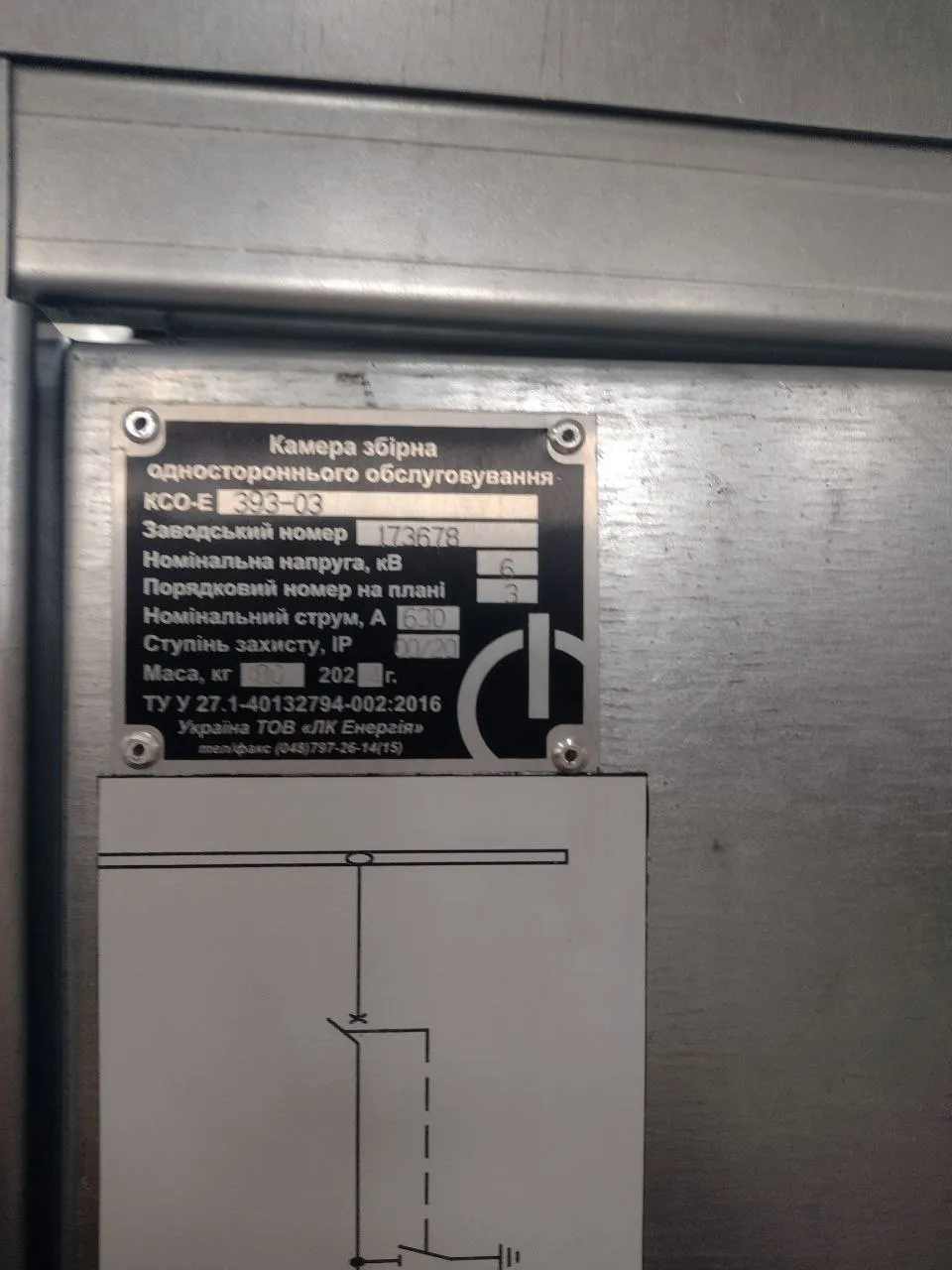

• Маркировка производителя. На каждом шкафу — металлическая заводская табличка с типом, номиналами, заводским номером и годом; на камерах КСО дополнительно указан порядковый номер камеры на плане расположения.

Цифры (из паспортов)

Высокая сторона — камеры КСО-Е:

Тип	Камера сборная одностороннего обслуживания КСО-Е 393-03
Номинальное напряжение	6 кВ
Номинальный ток	630 А
Степень защиты	IP 00/20
Масса камеры	180 кг
ТУ	У 27.1-40132794-002:2016
Заводской номер (кадр с шильдиком)	173678
Порядковый номер камеры на плане	3
Производитель	ТОВ «ЛК Енергія», Украина

Низкая сторона — панели ЩО-90:

Тип	ЩО 90-1322 У3
Номинальное напряжение	0,4 кВ, 50 Гц
Номинальный ток	800 А
Напряжение цепей управления	220 В
Степень защиты	IP20
Масса панели	200 кг
Заводской номер (кадр с шильдиком)	173632
Год изготовления	2024

Функциональный состав ряда (по маркировке на фасадах): вводные камеры, линейная камера, распределительные панели, шкафы управления.

> Об источнике цифр. Состав и параметры приведены по фотографиям изделий и заводским шильдикам на них: заводских паспортов в папке этого заказа нет. Приведенные номера — с тех табличек, которые попали в кадр; на остальных изделиях комплекта таблички того же образца, но их значения мы не расшифровываем и не домысливаем.

Серийная карточка изделия: Камеры КСО-Е, Панели ЩО-90 до 4000 А.
