Автор статті: В'ячеслав Юрдик, інженер з якості LK Energy Group.
Понад 1000 одиниць обладнання прийнято на виробництві (ОТК) та 200 об'єктів електромонтажу під технічним наглядом — зокрема щити керування освітленням і енергетика водозаборів громад.

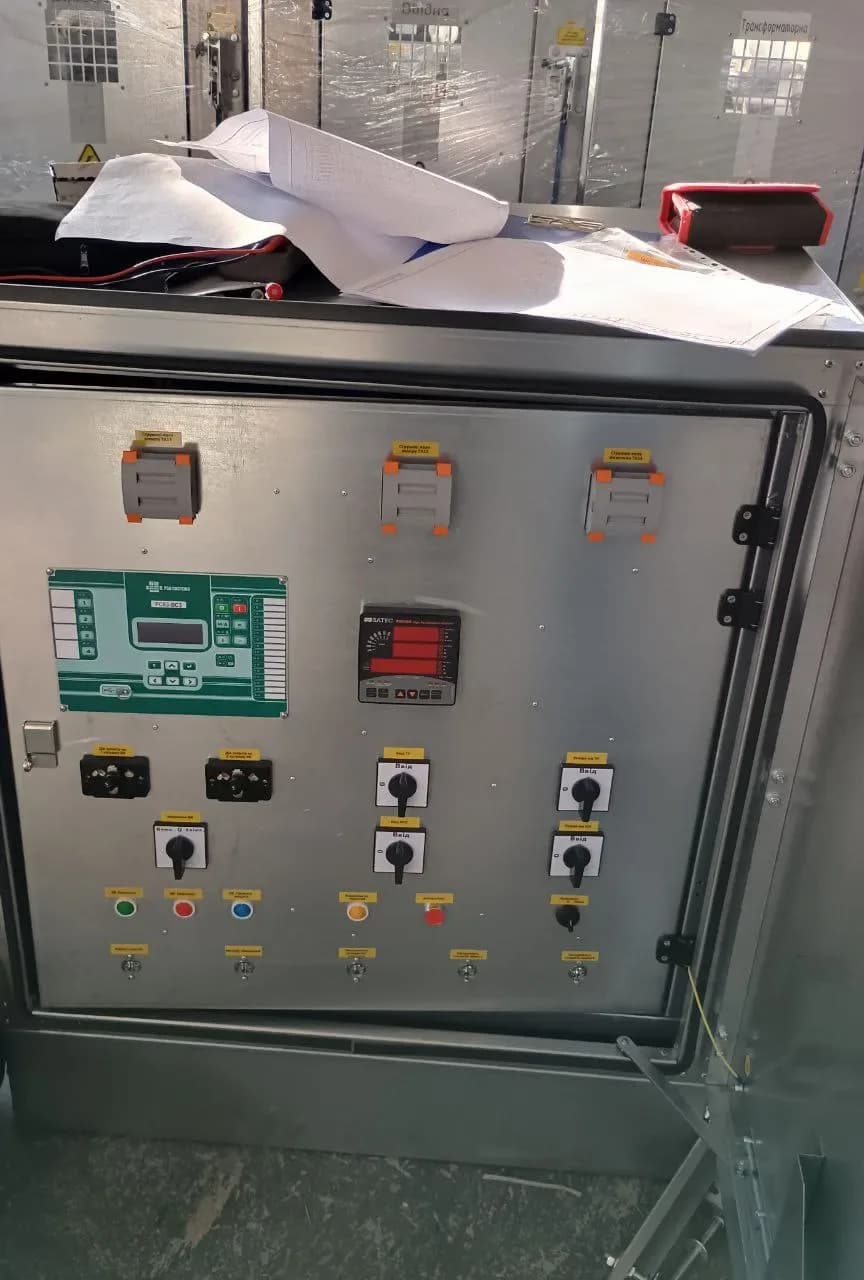

Фасад шафи з мікропроцесорним терміналом і приладом обліку — точка збору даних для диспетчеризації

Коротка відповідь (для тих, хто поспішає)

Три слова, які постійно вживають як синоніми, насправді означають різні речі:

Телеметрія — це коли об'єкт сам передає дані туди, де ви їх дивитесь. Тільки дивитесь. Втрутитись не можна.
Диспетчеризація — це телеметрія плюс керування: ви не лише бачите об'єкт, а й можете віддати йому команду, не виїжджаючи на місце.
SCADA — це промислова програмна платформа, яка робить те саме, але у великому масштабі: десятки об'єктів, мнемосхеми, журнали тривог, історія, контролери на кожній точці.

І одразу чесно, бо саме на цьому громади витрачають зайві гроші: більшості громад повноцінна SCADA не потрібна. Потрібен простий контур «дані + керування» — пристрій у щиті і веб-панель у телефоні. SCADA починає бути виправданою тоді, коли об'єктів десятки, процес безперервний і за пультом сидить черговий диспетчер.

Далі — розбір по-людськи, з двома живими прикладами.

Три слова простими словами

Термін	Що це насправді	Побутова аналогія	Кому це потрібно
Телеметрія	Вимірювання на відстані. Дані йдуть в один бік: з об'єкта до вас	Термометр за вікном, який шле показання на телефон. Подивитись — так, підкрутити погоду — ні	Коли треба просто знати цифри без виїзду
Диспетчеризація	Дані плюс команди. Двосторонній зв'язок з об'єктом	Керування опаленням будинку зі смартфона: бачите температуру і вмикаєте котел	Громаді, КП, фермеру — 95% реальних задач
SCADA	Промислова платформа: збір даних + керування + мнемосхеми + тривоги + історія	Пульт диспетчера залізниці: перед людиною вся мережа одразу	Водоканалу, заводу, мережі з десятками об'єктів

Ще два слова, які ви побачите в тендерах і комерційних пропозиціях:

АСУ ТП — автоматизована система управління технологічним процесом. Це «важкий» клас: контролери на об'єктах, проєкт, сервер, навчений персонал.
АСУЗО — автоматизована система управління зовнішнім освітленням. Так у закупівлях називають саме диспетчеризацію вуличного світла.

Головне, що варто винести: різниця не в тому, «наскільки розумна» система, а в тому, скільки об'єктів вона тримає і хто за неї відповідає щодня.

Чому громаді зазвичай не потрібна «повноцінна SCADA»

SCADA — не «краща версія» диспетчеризації. Це інший клас рішення, зі своєю ціною володіння. Вона виправдана, коли:

об'єктів десятки, і вони пов'язані в один технологічний процес;
процес безперервний, а відхилення треба ловити в реальному часі;
є черговий персонал, який реально сидить за пультом;
потрібна інтеграція з іншими системами обліку підприємства.

Це нормальна ситуація для водоканалу з мережею КНС і ВНС — тоді SCADA справді потрібна, і ми такі системи проєктуємо й монтуємо: диспетчеризація КНС, ВНС і свердловин.

Але якщо у вас 20 щитів вуличного освітлення або п'ять свердловин, повноцінна SCADA — це проєкт, сервер, навчання і обслуговування заради задачі, яку закриває пристрій у щиті та веб-панель. Вам потрібен не «пульт залізниці», а відповідь на три питання: що зараз відбувається, скільки це споживає і як увімкнути/вимкнути, не сідаючи в машину.

З чого складається контур «дані + керування»

Будь-яка така система — це чотири ланки. Не більше.

1. Датчик або лічильник. Те, що фізично вимірює: струм і напругу на лінії, кількість кіловат-годин, рівень води в баку, витрату, мотогодини насоса.

2. Контролер — пристрій диспетчеризації. Мозок на об'єкті: збирає дані з датчиків, виконує логіку (розклад, аварійні пороги) і вміє сам приймати рішення, навіть коли зв'язку немає.

3. Канал зв'язку. Те, чим дані доходять до вас. У наших рішеннях це мобільна мережа GSM/LTE — про це нижче окремо, бо саме тут найпоширеніше непорозуміння.

4. Панель. Те, що ви бачите: веб-сторінка в браузері або смартфон. Тут же — журнал подій та історія споживання.

Усе. Коли вам продають «систему диспетчеризації», просіть показати ці чотири ланки — і стане зрозуміло, за що саме ви платите.

Приклад перший: вуличне освітлення — пристрій СвітлоЗір

Що це. СвітлоЗір (модель EC-001) — пристрій диспетчеризації нашої розробки й виробництва. Монтується на DIN-рейку в існуючу шафу керування зовнішнім освітленням (ШУЗО): у більшості випадків достатньо тієї шафи, яка вже стоїть, без заміни обладнання й світильників.

Які дані знімає:

технічний облік електроенергії по кожній лінії освітлення, пофазно, у реальному часі (кВт·год);
напруга і струм кожної фази онлайн — стан мережі видно, а не вгадується.

Чим керує:

вмикання і вимикання ліній з веб-панелі або смартфона;
астрономічний таймер — сервер сам рахує захід і схід сонця за координатами об'єкта, тож графік не відстає від світлового дня. Або фіксований розклад, якщо так зручніше.

Про що попереджає. Окремий аварійний контур: обрив фази, перевантаження, зникнення навантаження на лінії (ознака несправної ділянки), критична температура, втрата зв'язку. Кожна подія — у журналі й одразу на панелі оператора.

Як тече інформація: щит керування → СвітлоЗір → GSM/LTE → хмарний сервер → веб-панель або смартфон. Телеметрія надходить кожні 5–15 хвилин (інтервал налаштовується), команда оператора зазвичай доходить до пристрою за лічені секунди — типово до пів хвилини.

Що буде, якщо зв'язок зникне. При втраті зв'язку понад 15 хвилин пристрій переходить в автономний режим і виконує останній отриманий розклад — освітлення працює далі. Після відновлення дані синхронізуються самі. А при зникненні живлення всі реле розмикаються: лінії знеструмлені, неконтрольованих вмикань не буде.

У тендерах цей клас рішень називають АСУЗО або «розумним вуличним освітленням» — це воно і є.

Приклад другий: свердловина з баштою — пристрій ВодоЗір

Той самий контур, інша задача. ВодоЗір стоїть на свердловині — в утепленій шафі «все-в-одному» разом з інвертором, акумуляторами й пусковою апаратурою.

Які дані знімає: показання лічильника електроенергії та витратоміра води, рівень у баку та/або мотогодини, стан і аварії насоса.

Про що попереджає: насос увімкнений, а витрати немає — зрив подачі чи обрив. Рівень падає при працюючому насосі — великий витік. Сухий хід. Розкриття шафи. Диспетчер дізнається першим, а не після дзвінка мешканця.

Чим керує: ставить роботу насоса у вікно сонячної генерації, добиваючи бак перед вечірнім піком. Якщо рівень падає до аварійної межі — насос вмикається незалежно від сонця. Якщо зв'язок зник — пристрій продовжує керувати насосом автономно за останнім графіком.

Що бачить диспетчер у блекаут: перехід на резерв по каскаду сонце → акумулятори → запас башти → дизель-генератор (якщо він є на об'єкті). Тобто про відключення на свердловині в КП знають раніше, ніж задзвонить перший мешканець.

Детальніше про фізику цього рішення — у статтях «Башта Рожновського: скільки енергії запасає» і «Анатомія комплектної шафи».

Що це реально дає

Без обіцянок у відсотках — тільки те, що змінюється в роботі служби:

1. Показання без виїздів. Цифри приходять самі. Об'їзд щитів чи башт заради переписування показань зникає як щомісячна процедура (планові огляди обладнання, звісно, лишаються).

2. Аварію видно раніше за скарги. Темна вулиця чи зупинений насос з'являються на панелі до того, як про них повідомлять люди. Це змінює саму логіку роботи: служба реагує, а не виправдовується.

3. Точний розклад замість «приблизно». Астрономічний таймер тримає графік рівно за світловим днем; графік насоса стає на сонячні години. Ручні таймери за календарем не встигають.

4. Історія для енергомоніторингу. Журнал подій і споживання по кожній лінії чи об'єкту — це фактична база для енергоменеджера громади. Закон «Про енергетичну ефективність» (№1818-IX) передбачає запровадження систем енергетичного менеджменту та місцевих енергетичних планів — під це потрібні саме цифри, а не оцінки.

Чого ми не робимо: не обіцяємо фіксований відсоток економії. Ефект залежить від стану мереж, поточних графіків і тарифу; орієнтовний розрахунок робимо після обстеження, на ваших реальних даних.

Чотири поширені непорозуміння

«Потрібен інтернет на об'єкті». Ні. Пристрій працює через мобільну мережу GSM/LTE: nano-SIM встановлена і перевірена на заводі, канал зв'язку шифрується. Wi-Fi, кабельний інтернет чи роутер у щиті не потрібні — достатньо покриття мобільного оператора. Це працює і на околицях громади, і на свердловині в полі.

«Це дорого, як SCADA на заводі». Це різні класи рішень. Заводська SCADA — це проєкт, промислові контролери на кожному об'єкті, сервер, мнемосхеми й навчений черговий персонал. Контур «дані + керування» для громади — це пристрій у щиті плюс хмарна панель. Плутанина в термінах регулярно коштує громадам зайвих грошей: замовляють важку систему там, де задачу закриває легка.

«Треба міняти щити і світильники». Ні. СвітлоЗір монтується на DIN-рейку в існуючу шафу керування освітленням, у більшості випадків заміна не потрібна. Систему можна додати й до вже встановлених LED-світильників: пристрій керує лініями на рівні щита, незалежно від типу світильника.

«Зникне зв'язок — і все стане». Ні. Контролер продовжує працювати автономно за останнім розкладом і синхронізується, коли зв'язок повернеться. Зв'язок потрібен, щоб ви бачили об'єкт, а не щоб об'єкт працював.

Часті запитання

Чим телеметрія відрізняється від диспетчеризації?

Телеметрія — це тільки передача даних з об'єкта: ви бачите цифри, але вплинути не можете. Диспетчеризація — це дані плюс дистанційне керування: ви бачите і можете віддати команду. На практиці замовнику майже завжди потрібне друге.

Що таке SCADA простими словами?

Програмна платформа, яка збирає дані з багатьох об'єктів, показує їх на схемі, веде журнал тривог та історію і дозволяє керувати процесом з одного пульта. Клас рішення — промисловий: контролери на об'єктах, проєкт, сервер, черговий персонал.

Чи потрібна SCADA нашій громаді?

Якщо йдеться про вуличне освітлення або кілька свердловин — зазвичай ні, вистачає контуру «дані + керування». Якщо це водоканал з мережею КНС і ВНС — так, і це окреме рішення: диспетчеризація КНС.

Чи потрібен на об'єкті інтернет або Wi-Fi?

Ні. Зв'язок — через мобільну мережу GSM/LTE, SIM встановлена на заводі, канал шифрується. Достатньо покриття оператора.

Що буде, якщо зникне зв'язок або живлення?

При втраті зв'язку пристрій переходить в автономний режим і виконує останній розклад, а після відновлення синхронізує дані. При зникненні живлення поведінка безпечна: реле розмикаються, неконтрольованих вмикань немає.

Чи треба міняти наявне обладнання?

Для освітлення — здебільшого ні: пристрій стає на DIN-рейку в наявний щит. Для свердловини комплект ставиться поруч з наявним насосом; міняти робочий насос не потрібно.

З чого почати, якщо ми ніколи цього не робили?

З одного об'єкта. Одна лінія освітлення або одна башта — щоб побачити реальні дані своєї мережі на панелі, а не в презентації.

З чого почати

Ми пропонуємо демонстрацію або пілотне впровадження на одному об'єкті: обираєте одну лінію освітлення чи одну свердловину — ми ставимо контур і показуємо ваші власні дані на панелі. Далі рішення про масштабування ви приймаєте на фактах, а не на обіцянках.
