Что такое СЭС: как работает солнечная электростанция простыми словами

Коротко. СЭС — это солнечная электростанция: установка, которая преобразует солнечный свет в электроэнергию. Она состоит не только из панелей: чтобы получить из солнца нормальное электричество, нужны инвертор, щитовое оборудование, защита и корректное подключение к вашей сети. Ниже — как это работает на самом деле: инженерно и по шагам.

Расшифровка: СЕС и СЭС

Аббревиатуру пишут по-разному, и путаница здесь обычная:

• СЕС (укр.) — сонячна електростанція.
• СЭС (рус.) — то же самое, «солнечная электростанция».
• PV / photovoltaic (англ.) — фотоэлектрическая установка, тот же принцип.

Иногда под «СЭС» понимают и бытовую установку на 5 кВт на крыше частного дома, и промышленную станцию на несколько мегаватт в поле. Физика в них одинаковая, а вот инженерия, документы и стоимость — разные. В этой статье мы объясняем общий принцип, а детали промышленных станций разбираем отдельно.

Как это работает: от света до розетки

Цепочка простая, и в ней четыре шага:

1. Фотомодули («панели») преобразуют солнечный свет в постоянный ток (DC). Чем больше света падает на модуль — тем больше ток. Облачность уменьшает выработку, но не останавливает ее полностью.
2. Инвертор преобразует постоянный ток в переменный (AC) — тот же, что в вашей сети: 230/400 В, 50 Гц. Сетевой инвертор синхронизируется с сетью: он контролирует напряжение и частоту и выключается, если они выходят за допустимые пределы, а модули держит в точке максимальной мощности (MPPT). Удерживать напряжение и частоту самостоятельно — то есть питать объект без сети — может только гибридный инвертор с накопителем.
3. Щитовое оборудование (щиты, автоматы, защита, для больших станций — комплектные подстанции и распределительные устройства) заводит это электричество во внутреннюю сеть объекта. Это самая ответственная часть: именно здесь станция «встречается» с вашим электричеством.
4. Потребители объекта берут это электричество первыми. Только то, что вы не потребили прямо сейчас, идет дальше — в сеть или в накопитель (если он есть).

Ключевое, что часто понимают неправильно: энергия от СЭС сначала идет на ваше собственное потребление, а не «продается». Каждый кВт·ч, выработанный и потребленный на месте, — это кВт·ч, который вы не купили в сети. Именно в этом главная экономическая суть станции для бизнеса.

Из чего состоит СЭС

• Фотомодули — основная «площадь» станции.
• Инвертор (или несколько) — преобразование DC→AC, защита, мониторинг.
• Несущие конструкции — крышные крепления или наземные столы/сваи.
• Щитовое оборудование — щиты постоянного и переменного тока, автоматы, УЗИП, релейная защита; для больших станций — КТП и распределительные устройства 6/10/35 кВ.
• Кабельные линии, заземление, молниезащита.
• Коммерческий учет — счетчик; если станция отдает излишки в сеть, нужен двунаправленный учет.
• Накопитель (BESS) — опционально, только если нужен резерв или сдвиг генерации во времени.
• Система мониторинга — чтобы видеть выработку и аварии.

Три типа станций — и главная разница между ними

Разница между типами станций — принципиальная, и именно ее чаще всего понимают неправильно.

1. Сетевая (grid-tie) СЭС. Самый распространенный вариант для бизнеса. Работает параллельно с сетью, днем покрывает потребление объекта, излишки отдает в сеть. Аккумуляторов нет. 🔴 Важно: при исчезновении напряжения в сети сетевая СЭС выключается и не питает объект — даже если на улице солнце. Это не поломка, а требование безопасности: инвертор имеет функцию защиты от островного режима (anti-islanding, стандарты ДСТУ EN 50549-1:2022 / -2:2022), чтобы не подавать напряжение в обесточенную линию, на которой может работать аварийная бригада. Поэтому «солнечные панели, чтобы был свет при отключении» — без накопителя не работают.

2. Гибридная СЭС (с накопителем, BESS). Это вариант, который действительно дает питание во время отключений: гибридный инвертор с батареей отделяет ваш объект от исчезнувшей сети и питает его от накопителя и солнца. Резерв ограничен емкостью батареи и мощностью инвертора, поэтому под него отдельно определяют критическую нагрузку — что именно должно работать, когда сети нет.

3. Автономная (off-grid) СЭС. Сети нет вообще: все питание — от солнца и батарей, часто плюс генератор. Для предприятия с подключением к сети это почти всегда дороже и нецелесообразно; вариант для удаленных объектов.

> Простое правило: энергонезависимость дает не солнце, а накопитель. Панели экономят на потреблении днем; работать при отключении сети станция может только в конфигурации с BESS.

Крышная или наземная

• Крышная — не занимает землю, ближе к потребителю, дешевле в части площадки. Ограничения: несущая способность и состояние кровли, площадь, ориентация скатов, затенение.

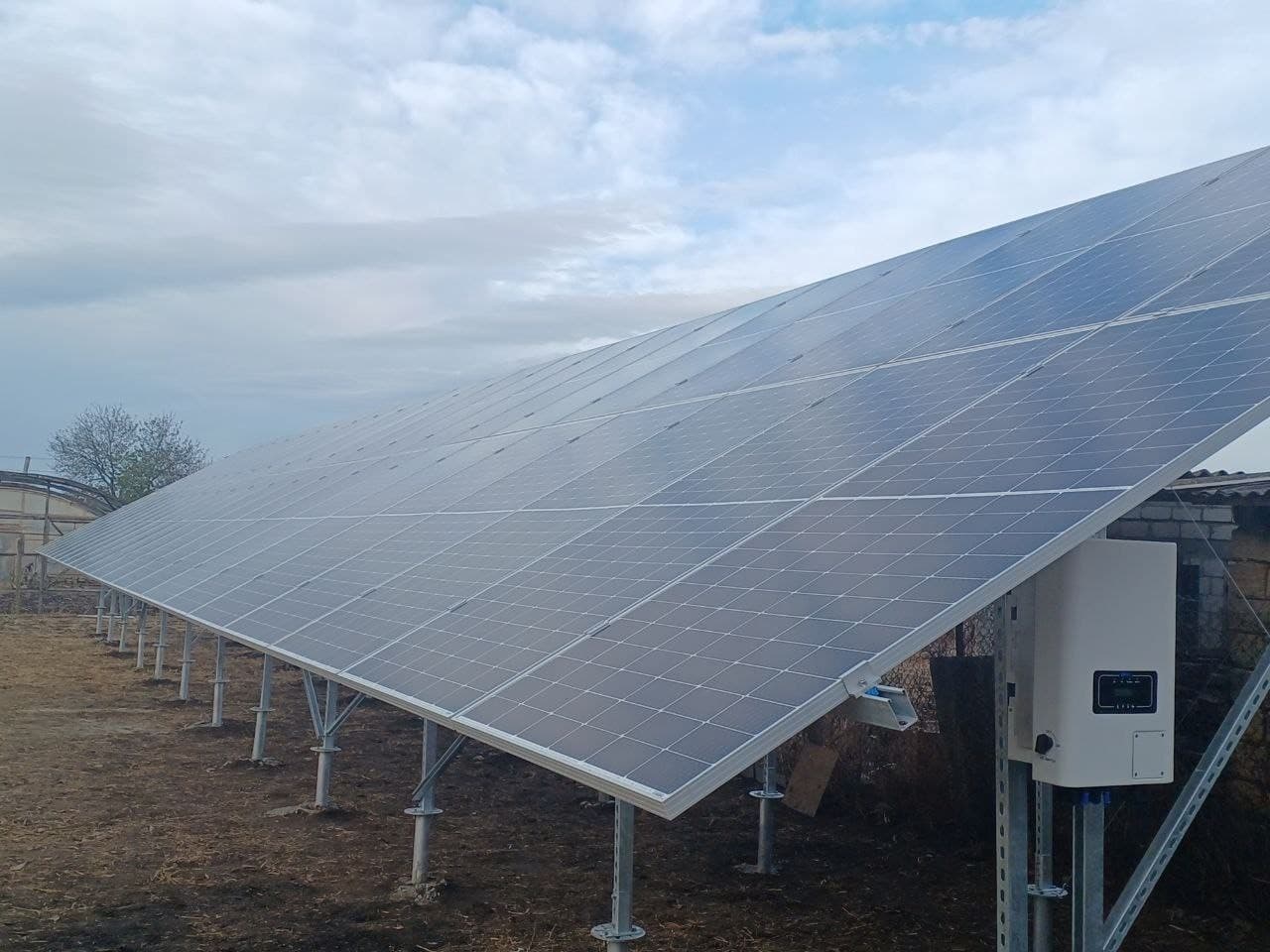

• Наземная — свободная ориентация и угол, проще обслуживать, мощность ограничена только участком. Нужны земля, фундаменты (сваи), ограждение.

Для ориентации: на 1 кВт установленной мощности нужно примерно 4–5 м² площади модулей (зависит от КПД модуля); на крыше с проходами и отступами закладывают больше.

От чего зависит выработка

Выработка — это не «паспортная мощность × 24 часа». Реально на нее влияют:

• Регион и солнечная радиация — юг Украины продуктивнее севера.
• Ориентация и угол наклона — оптимально юг; восток/запад дают меньше, но ровнее в течение дня.
• Затенение — даже частичное (дерево, труба, соседнее здание) бьет по выработке непропорционально сильно.
• Температура — в жару КПД модулей падает, поэтому максимальную мгновенную мощность станция чаще показывает не в летнюю жару, а в прохладные солнечные дни; при этом наибольшая суточная и месячная выработка все равно приходится на лето.
• Загрязнение и сезон — зимой выработка в разы меньше, чем летом.

Ориентировочно в Украине одна СЭС дает около 1 000–1 300 кВт·ч в год с каждого установленного кВт (на юге при оптимальной ориентации — до ~1 350), при хорошей ориентации и без затенения. Это ориентир для понимания порядка цифр, а не обещание: реальную выработку считают под конкретную площадку.

Бытовая СЭС и промышленная — в чем настоящая разница

Разница не в панелях (они одинаковые), а в электрической части и документах:

Именно поэтому промышленная СЭС — это прежде всего проект и присоединение: главные деньги и главные риски здесь в электрической части, а не в панелях.

Что почитать дальше

• Проект промышленной СЭС: что входит и какие документы нужны — состав проекта, разрешения, ДБН.
• Присоединение СЭС к сети: ТУ, этапы, документы — как станция легально «заходит» в сеть.
• Промышленная СЭС под собственное потребление — как считают станцию под ваш график нагрузки.

Частые вопросы

Что такое СЭС простыми словами? СЭС — это солнечная электростанция: комплект из фотомодулей, инвертора и щитового оборудования, который преобразует солнечный свет в электроэнергию и отдает ее в вашу сеть. Панели — только часть станции; работоспособность и безопасность зависят от электрической части.

Работает ли СЭС при отключении света? Обычная сетевая СЭС — нет: при исчезновении напряжения в сети инвертор автоматически выключается (это требование безопасности). Питать объект во время отключений может только станция с накопителем (BESS) и гибридным инвертором — под заранее определенную критическую нагрузку.

Работает ли СЭС зимой и в облачную погоду? Да, но меньше. В облачную погоду выработка падает, зимой — в разы ниже, чем летом. Поэтому станцию считают по годовой выработке и под ваш график потребления, а не по пиковым солнечным дням.

Сколько электроэнергии дает СЭС? Ориентировочно 1 000–1 300 кВт·ч в год с каждого установленного кВт (на юге при оптимальной ориентации — до ~1 350) — в зависимости от региона, ориентации, угла и затенения. Точную цифру дает расчет под конкретную площадку.

Сколько места нужно для СЭС? Ориентировочно 4–5 м² модулей на 1 кВт установленной мощности; на крыше с учетом проходов и отступов — больше. Для наземной станции площадь участка больше площади модулей из-за расстояний между рядами.

Можно ли продавать электроэнергию с СЭС? Излишки можно отдавать в сеть — для небытовых потребителей это работает через механизм самопроизводства (net-billing): стоимость отпущенной энергии засчитывается в ваших расчетах с поставщиком. Это компенсация стоимости, а не гарантированный доход, поэтому станцию проектируют под собственное потребление.
