Типовое решение: шкаф временного электроснабжения строительной площадки

Опубликовано: 11.06.2026 · Автор: инженерный отдел ООО «ЛК Энергия»

Типовое решение шкафа временного электроснабжения строительной площадки: ввод 400 А, отдельная силовая цепь 250 А через контактор с местным и дистанционным управлением и шесть групповых линий 16 А. Комплект — 2 PDF-листа: схема электрическая принципиальная главных цепей и схема цепей управления. Чертежи выполнены инженерами ЛК Энергия по реальному заказу производства (2022 год). PDF — в свободном доступе ниже, DWG-модель — бесплатно по запросу через форму.

Как устроен шкаф временного электроснабжения

На период строительства площадку питают по временной схеме — до ввода в работу постоянной сети объекта. Узел, который закрывает эту задачу, — шкаф ввода и распределения: вводной автоматический выключатель, силовая цепь основного потребителя и групповые линии для мелких потребителей площадки.

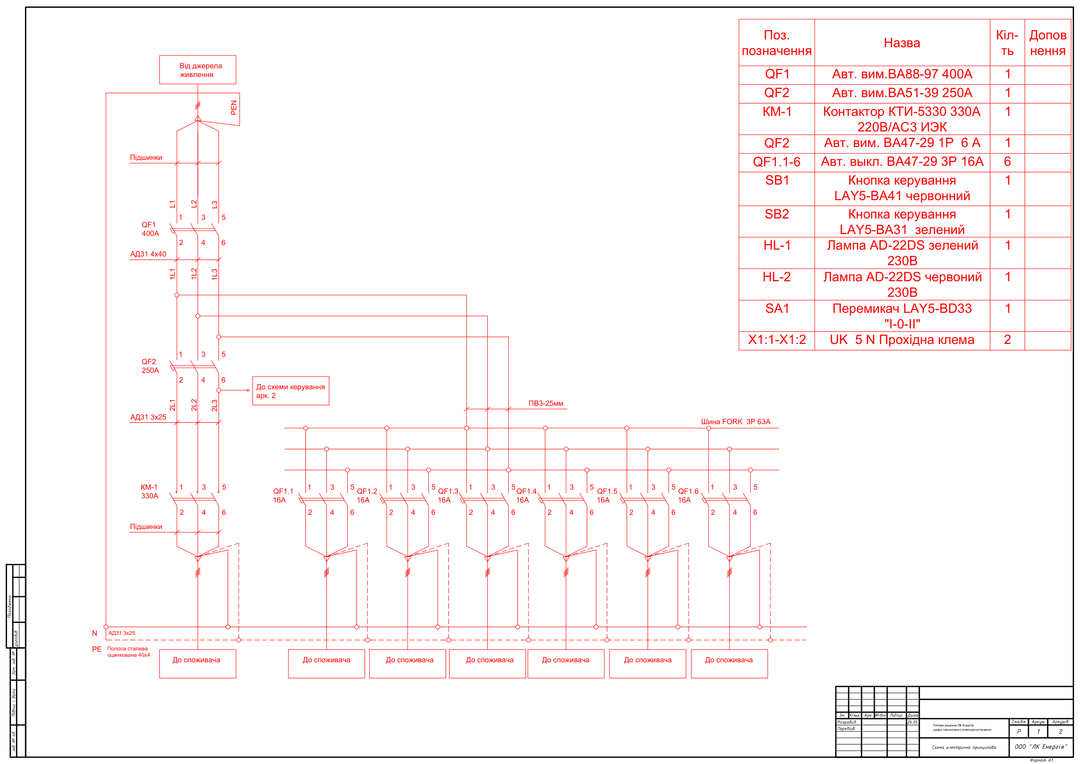

В этом решении — ввод 400 А с разделением PEN-проводника на PE и N в шкафу и шиной заземления (стальная оцинкованная полоса 40×4). Основная силовая цепь 250 А коммутируется контактором: его можно отключить кнопкой на шкафу или дистанционно — переключатель «I-0-II» выбирает местное или дистанционное управление, внешний сигнал заводится на клеммы X1. Состояние контактора показывают сигнальные лампы «Готовность» и «Работа». Шесть групповых линий 16 А собраны на отдельной шине и защищены модульными автоматами.

Технические параметры решения

• Ввод: вводной автомат серии ВА88, 400 А; питание PEN-проводником, на вводе — разделение на PE и N
• Силовая цепь основного потребителя: ВА51-39 250 А + контактор серии КТИ, 330 А (тип — по схеме; катушка 220 В, категория АС3), шины АД31 3×25

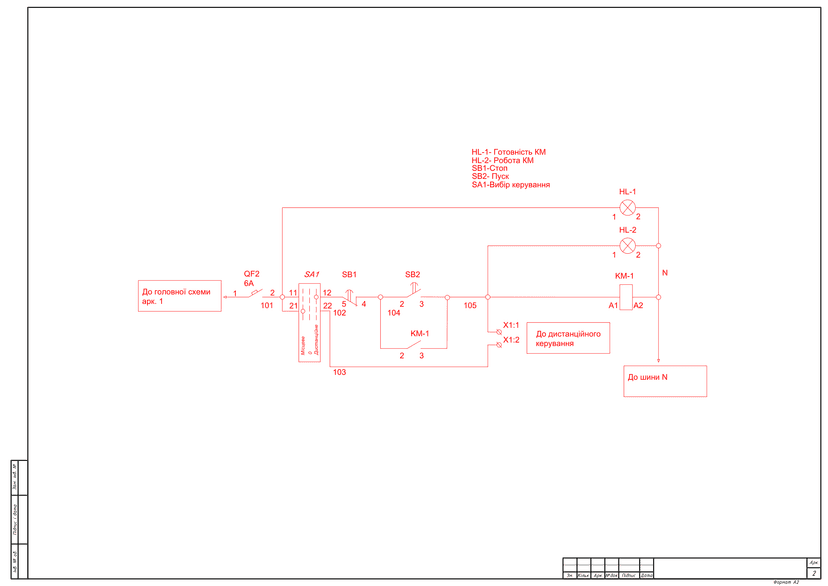

• Управление контактором: кнопки «Пуск»/«Стоп» (LAY5-BA31/BA41), переключатель LAY5-BD33 «I-0-II» (местное/дистанционное), клеммы X1:1–X1:2 для внешней цепи дистанционного управления
• Сигнализация: лампы AD-22DS 230 В — зелёная «Готовность КМ», красная «Работа КМ»; защита цепи управления — ВА47-29 1P 6 А
• Групповые линии: 6 × ВА47-29 3P 16 А на шине FORK 3Р 63 А
• Сборные шины: АД31 4×40; шина PE — полоса стальная оцинкованная 40×4, провод ПВ3 25 мм²
• Документация: 2 листа (А1 + А2), 2022 год, схемы на украинском — отдельные обозначения оригинала на русском; номиналы конкретного исполнения согласовываются при заказе

Состав комплекта и скачивание

Превью

DWG-комплект по запросу

DWG-модель шкафа временного электроснабжения (главные цепи + цепи управления в одном файле AutoCAD) вышлем на email бесплатно.

Частые вопросы

Можно ли использовать это решение в своём проекте?

Да — как типовое решение-основу для временного электроснабжения строительной площадки. Привязку к объекту, расчёт нагрузок и соответствие действующим ПУЭ/ДСТУ обеспечивает проектировщик. Схемы выполнены по реальному заказу производства ЛК Энергия 2022 года.

Какая аппаратура заложена?

Вводной автомат серии ВА88, 400 А, автоматический выключатель ВА51-39 250 А, модульные ВА47-29, контактор серии КТИ, 330 А (тип — по схеме), кнопки и переключатель LAY5, сигнальные лампы AD-22DS. Исполнение на другой аппаратуре согласовывается при заказе.

Как получить DWG-файлы?

Заполните форму на этой странице — DWG-модель вышлем на email в течение рабочего дня, бесплатно.

Изготавливает ли ЛК Энергия такие шкафы?

Да, шкафы временного электроснабжения и другие НКУ 0,4 кВ производим на собственном производстве в Одессе; поможем подобрать номиналы аппаратов под нагрузку вашей площадки — +38 067 104 94 91.

Смотрите также: типовое решение АВР 0,4 кВ, щит ЩО-90 для ЗТП.

Схемы предоставляются как справочное типовое решение. Привязку к объекту, проверку селективности защитных аппаратов и соответствие действующим нормам (ПУЭ, ДСТУ, ДБН) обеспечивает проектировщик. ЛК Энергия не несёт ответственности за применение решения без адаптации к условиям конкретного объекта.
