КТП 10(6)/0,4 кВ

КТП 10(6)/0,4 кВ — надійне живлення об’єктів від виробника

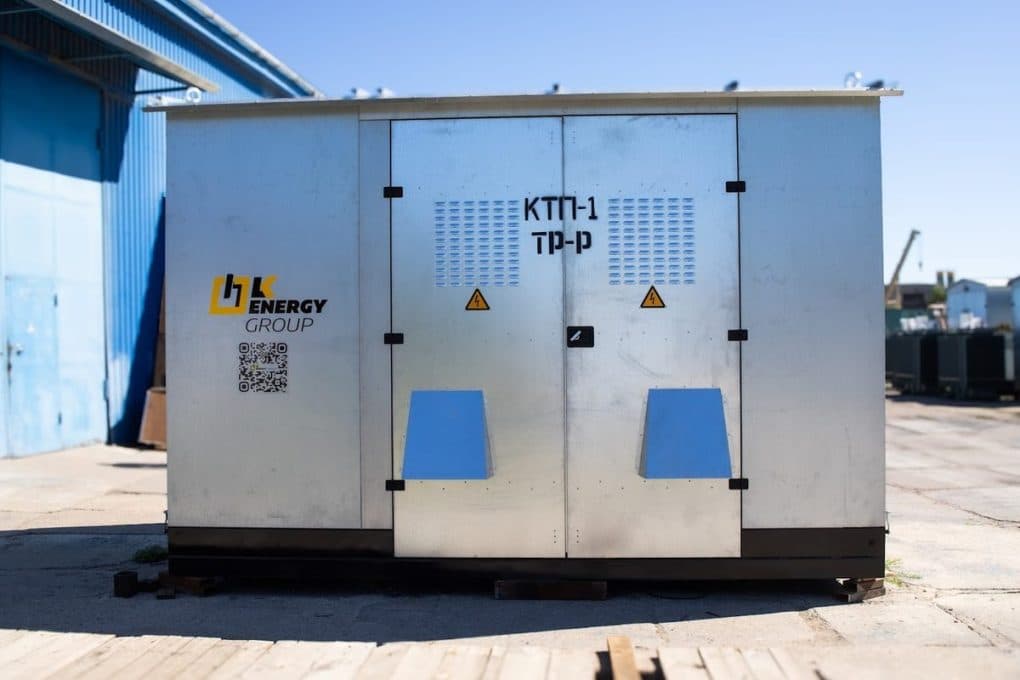

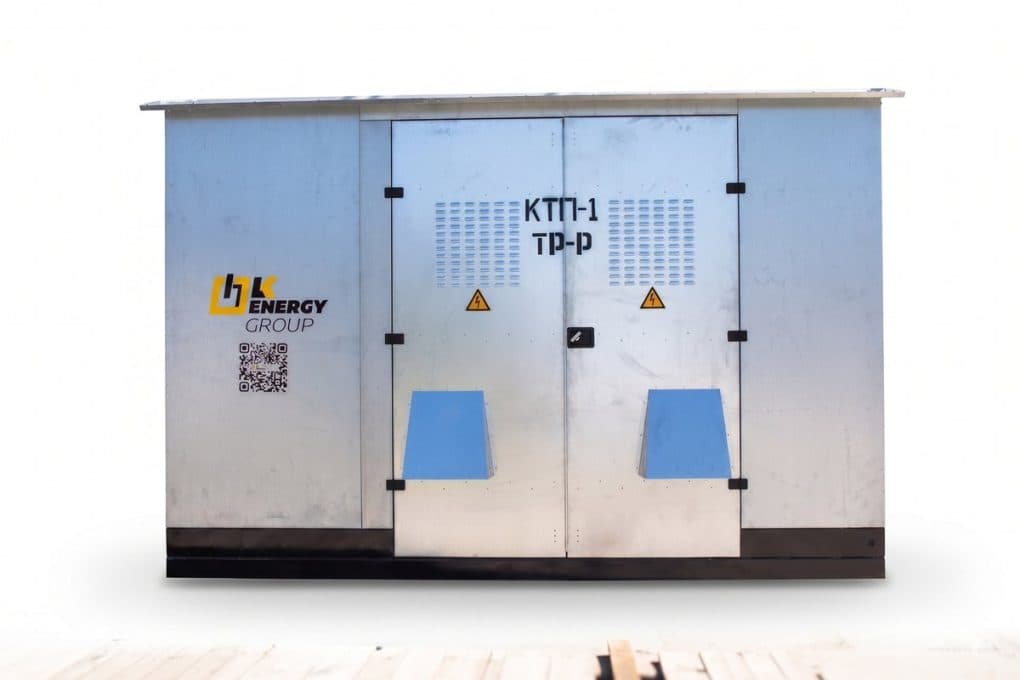

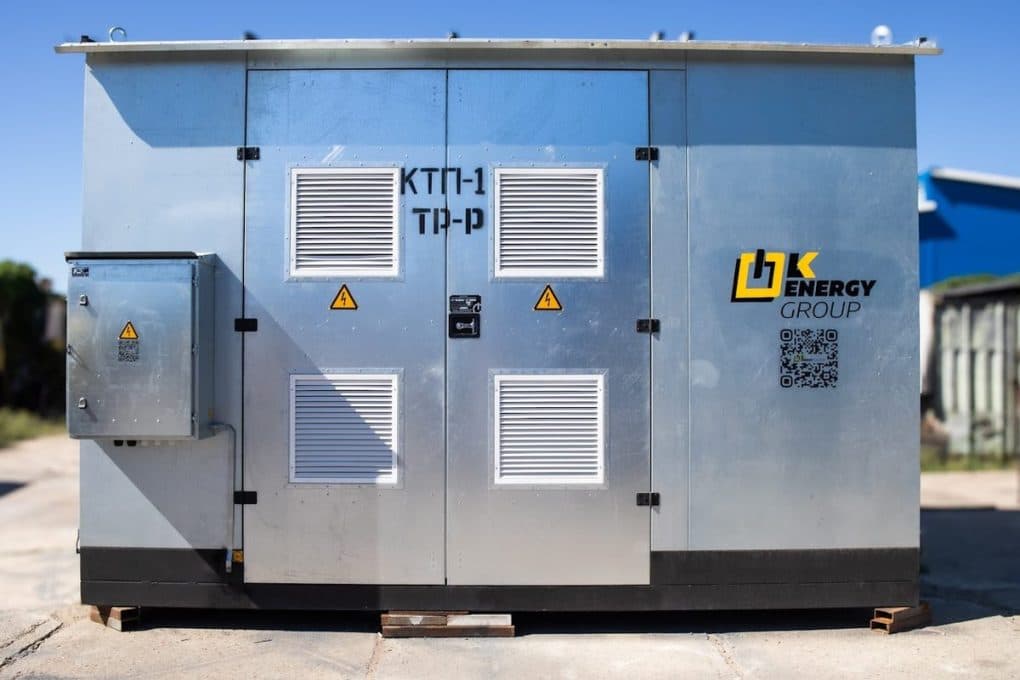

Комплектна трансформаторна підстанція (КТП) 10(6)/0,4 кВ — це готова електроустановка заводського виготовлення, яка приймає напругу 6 або 10 кВ, трансформує її до 0,4 кВ і розподіляє електроенергію між споживачами. КТП застосовують у житловій забудові, на сільськогосподарських та промислових об’єктах — усюди, де потрібне надійне та безпечне електропостачання.

Призначення та функціонал

КТП призначена для приймання, перетворення та розподілу електроенергії. Вона ефективно керує потоками потужності й забезпечує стабільне живлення підключених споживачів.

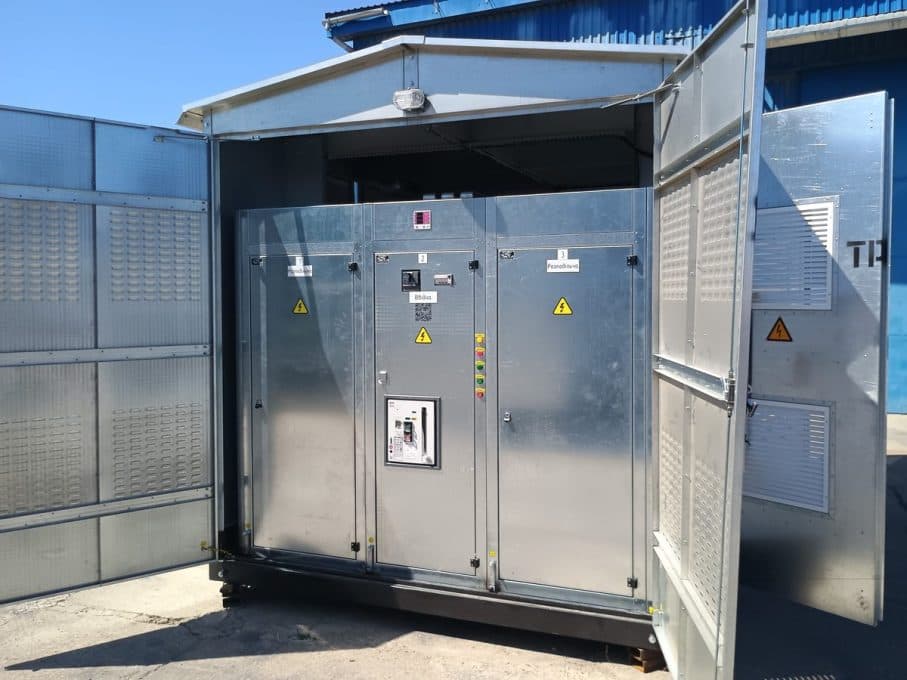

Конструкція та комплектація

Кожна КТП постачається у повній комплектації — з усім необхідним для встановлення та введення в роботу:

Корпус

з оцинкованої сталі з антикорозійним покриттям.

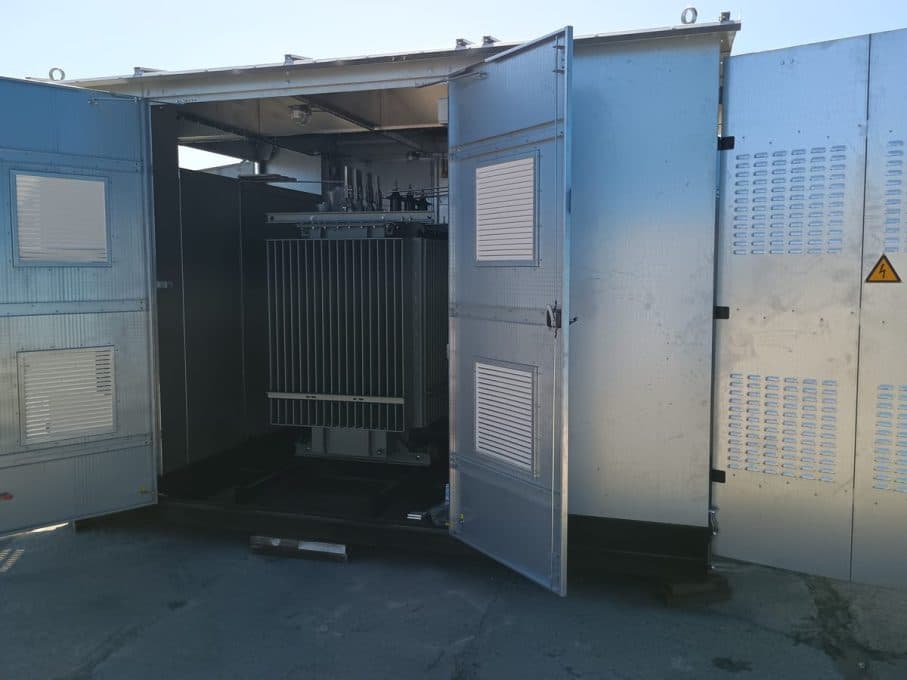

Силовий трансформатор

перетворює напругу з високої на низьку.

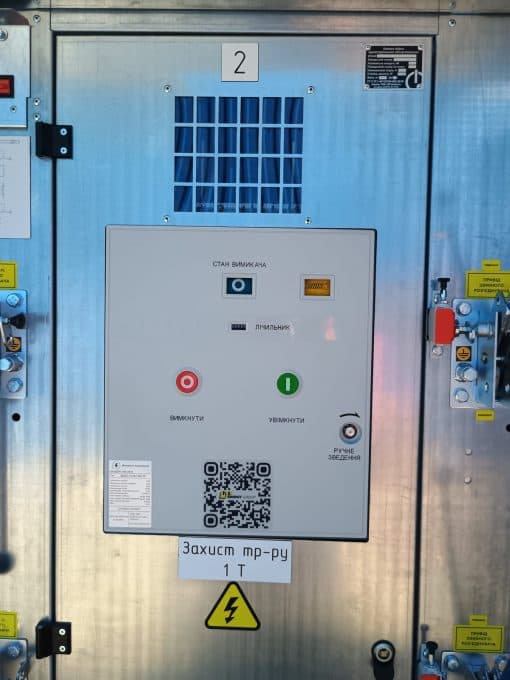

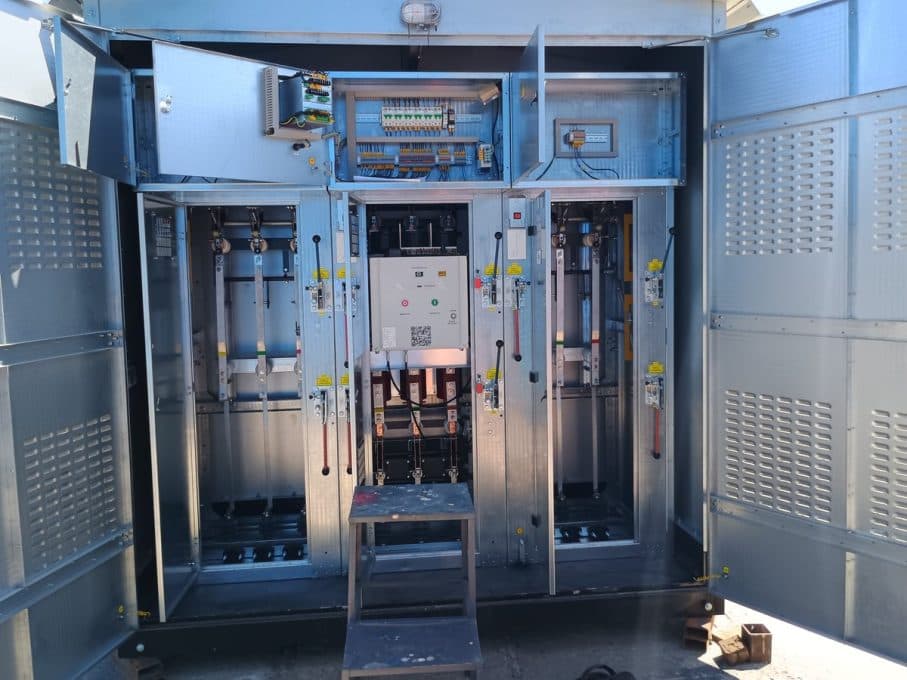

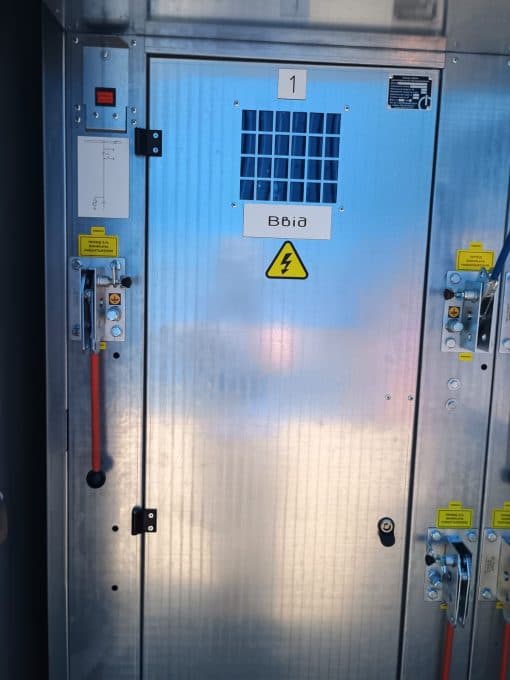

РУ високої напруги (6/10 кВ)

ввідні комірки та комутаційні апарати (роз’єднувачі, вимикачі, запобіжники) для введення, захисту й керування високовольтною частиною.

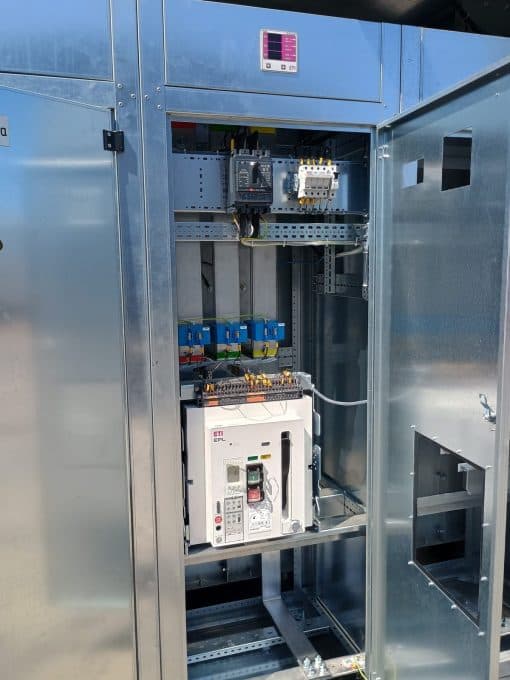

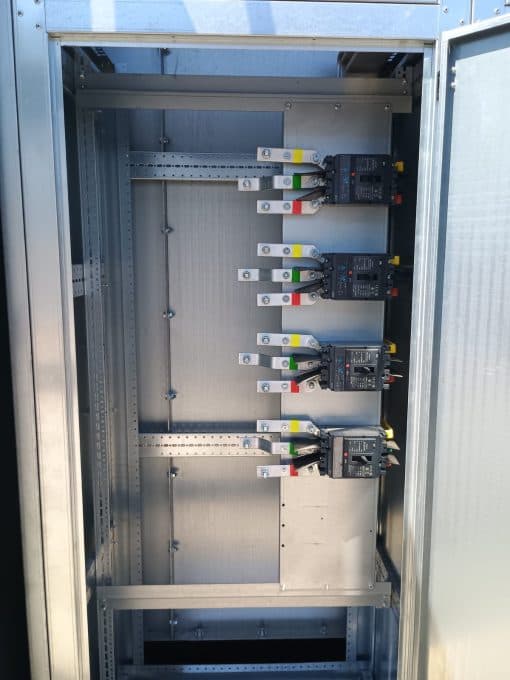

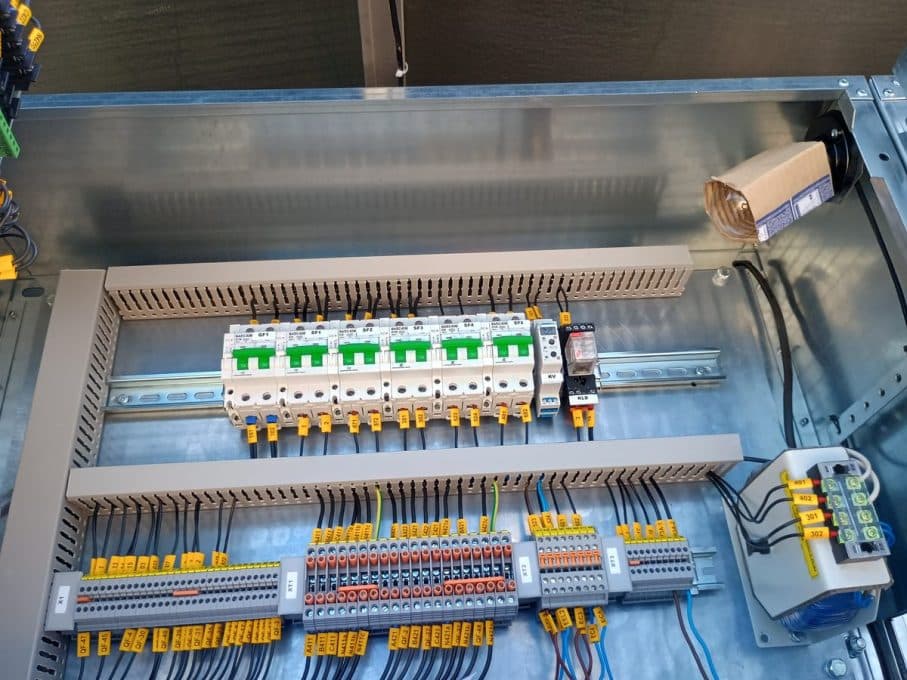

РУ низької напруги (0,4 кВ)

щити НН, автоматичні вимикачі та запобіжники для керування й захисту ліній 0,4 кВ.

Додатково в комплект входять інструкції з експлуатації, технічна документація та запасні елементи.

Технічні характеристики

Потужність силового трансформатора

160; 250; 400; 630; 1000; 1600; 2500 кВА

Номінальна напруга

ВН 6 / 10 кВ · НН 0,4 кВ

Номінальний струм на стороні ВН

630 А

Номінальний струм збірних шин НН

400; 630; 1000; 1600; 2000; 2500; 4000 А

Стійкість збірних шин ВН

термічна 20 кА (1 с) · електродинамічна 51 кА

Стійкість збірних шин НН

термічна 20 / 50 / 100 кА (1 с) · електродинамічна 50 / 110 / 220 кА

Напруга допоміжних кіл

змінна 220 В

Кліматичне виконання

У3 — для встановлення всередині неопалюваних приміщень

Максимальна маса

6000 кг

Матеріал корпусу

оцинкована сталь Z275

Для КТП потужністю 1000 кВА і більше висока сторона може комплектуватися шафами ШВВ з вакуумними вимикачами за схемами головних кіл КСО-393-Е-18В…21В.

Тип, номінал і ступінь захисту підбираємо за опитувальним листом під ваш проєкт.

Безпека та надійність

КТП проєктують досвідчені інженери з урахуванням усіх ризиків. На кожному етапі виготовлення проводяться лабораторні випробування, а перед відвантаженням виріб проходить ОТК — це гарантує якість, надійність і функціональність.

Гарантія та термін служби

Гарантія на КТП — 2 роки (розширена до 5 років за домовленістю); металоконструкції корпусу — 10 років. Розрахунковий термін експлуатації — 25 років. Виготовлення — за чинними нормами та ТУ, з протоколами випробувань.

Доставка

Доставляємо КТП у вказане місце власним транспортом або через логістичні компанії. Доступний самовивіз безпосередньо з виробництва в Одесі.
