Типове рішення: ящики затискачів (клемні шафи) ЯЗТС, ЯЗТН, ЯЗВ для підстанцій 35–220 кВ
Типове рішення для підстанцій 35–220 кВ: ящики затискачів (клемні шафи) ЯЗТС, ЯЗТН, ЯЗВ — кола ТТ, ТН і вимикача. Схеми PDF відкрито, DWG — після реєстрації.
Файли рішення
5 PDF · 2,7 МБ — відкрито без реєстрації- ЯЗ-ТТ 35 кВ — ящик затискачів трансформаторів струмуPDF · 870 КБсхема7 арк.
- ЯЗ-ТН 35 кВ — ящик затискачів трансформаторів напругиPDF · 983 КБсхема7 арк.
- ЯЗТС для шаф ВРУ (ОРУ) 110 і 220 кВPDF · 440 КБсхема4 арк.
- ЯЗТН для шаф ВРУ (ОРУ) 220 кВPDF · 243 КБсхема3 арк.
- ЯЗВ-200 — ящик затискачів вимикача (ВРУ 220 кВ)PDF · 205 КБсхема3 арк.
DWG-комплект — після короткої реєстрації (ім’я, телефон, e-mail). Посилання на екрані одразу після реєстрації, діє 7 днів.
Отримати DWGОпубліковано: 11.06.2026 · Автор: інженерний відділ LK Energy
Типове рішення ящиків затискачів (клемних шаф) для підстанцій 35–220 кВ: ЯЗТС / ЯЗ-ТТ — ящики затискачів трансформаторів струму, ЯЗТН / ЯЗ-ТН — ящики затискачів трансформаторів напруги, ЯЗВ — ящик затискачів вимикача. П’ять комплектів схем за реальними проєктами реконструкції підстанцій 2023–2025 років: шафи ВРУ — відкритої розподільчої установки (ОРУ) — 110 і 220 кВ у корпусах з нержавіючого металу та ящики для приєднань 35 кВ. Схеми — у вільному доступі нижче, DWG-комплект — безкоштовно після короткої реєстрації.
Що таке ящик затискачів і навіщо він на ПС
Вторинні кола трансформаторів струму і напруги з відкритої розподільчої установки підстанції потрібно зібрати в одному місці: завести на клемники, заземлити (за схемами рішення — монолітним проводом 2,5 мм²), опломбувати кола комерційного обліку та забезпечити обігрів і освітлення для обслуговування. Саме це робить ящик затискачів (клемна шафа) — низьковольтна шафа зовнішньої установки поруч з обладнанням ОРУ. У кожному корпусі: клемні ряди з тестовими гніздами та містками-розмикачами, випробувальні блоки, автоматичні вимикачі допоміжних кіл, обігрівач із термостатом, світильник і розетка. ЯЗЗ — внутрішнє позначення цієї серії замовлень у ЛК Енерджи Груп.
Сімейство закриває основні вузли вторинної комутації ОРУ: ЯЗТС / ЯЗ-ТТ — струмові кола обліку (клас 0,5S, під опломбування) і захисту (10P); ЯЗТН / ЯЗ-ТН — кола напруги з контролем справності кіл обліку; ЯЗВ — кола приводу вимикача й оперативного блокування роз’єднувачів.
Технічні параметри рішення
- Виконання: корпуси зовнішньої установки; у проєкті ПС 110/220 кВ — нержавіючий метал, ширина 600 мм; кабельні вводи — сальники PG, IP54
- ЯЗ-ТТ 35 кВ: чотири групи ТТ — облік і виміри 0,5S/10ВА/5FS (під опломбування), захист і живлення 10P/20ВА/20ALF; струмові клеми WGO 3 з тестовими гніздами, комутаційна колодка КП5
- ЯЗ-ТН 35 кВ: випробувальні блоки UTWE 6/4+1, автомати iC60N 2А з допоміжними контактами, реле контролю кіл обліку ЕЛ-11, передбачене місце під активний компенсатор ферорезонансу
- ЯЗТС 110/220 кВ: вимірювальні клеми URTK 6 з містками-розмикачами SB 3-8-T і захисним профілем, зона опломбування кіл обліку
- ЯЗВ-200: кола автоматики та сигналізації (до 90 клем UT 4), кола оперативного блокування роз’єднувачів (до 100 клем), вимикачі навантаження CLBSV 100
- У кожному ящику: обігрівач 75–100 Вт з термостатом, світильник, розетка; допоміжні кола — провід ПВ-3 1–1,5 мм²
- Роки розробки: 2023–2025, мова схем — українська; номінали конкретного виконання узгоджуються за опитувальним листом
Склад комплекту і завантаження
| № | Документ | Зміст | Файл |
|---|---|---|---|

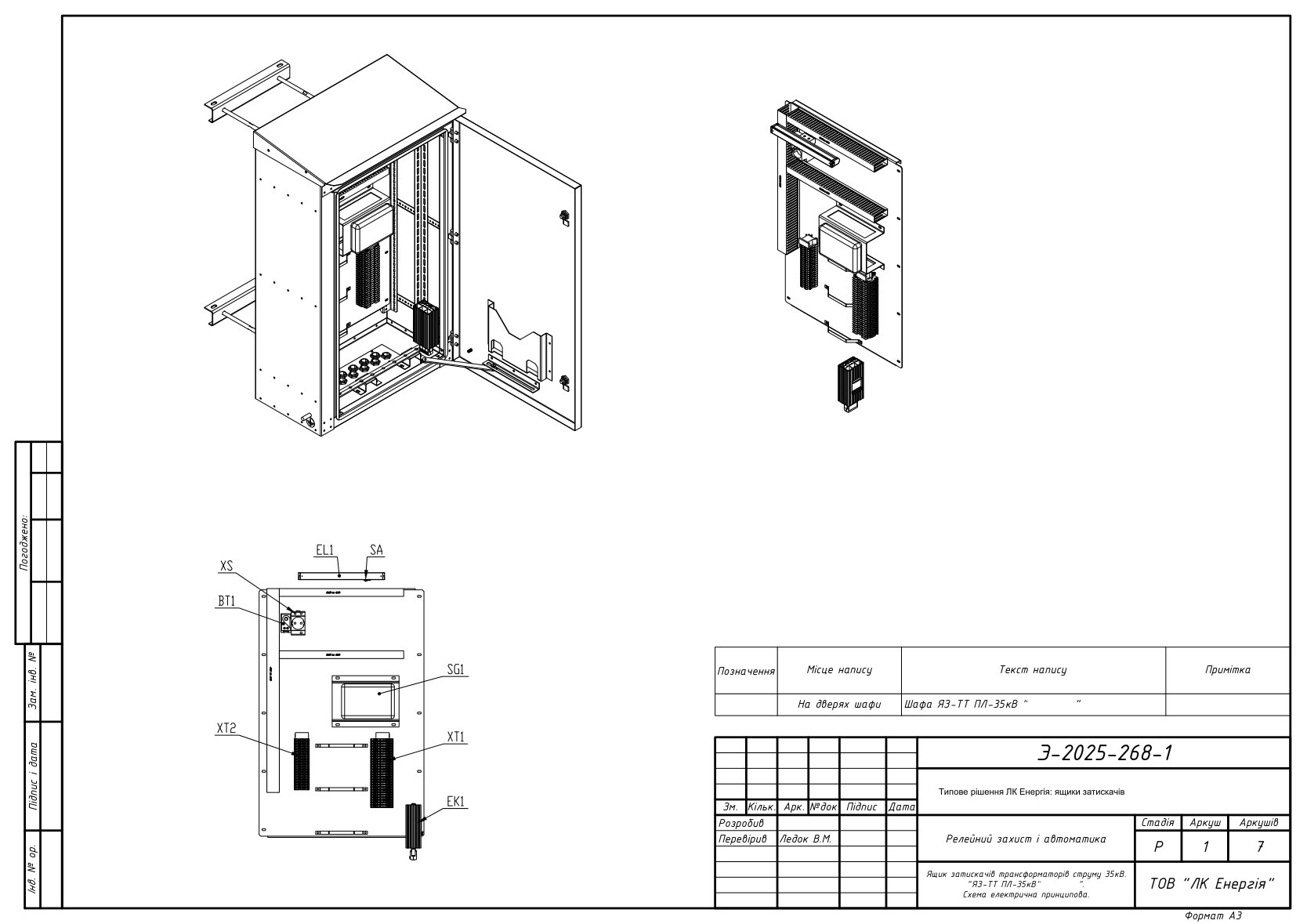

| 1 | ЯЗ-ТТ 35 кВ — ящик затискачів трансформаторів струму | Кола обліку 0,5S під опломбування та захисту 10P, клемники, специфікація (7 арк.) | |

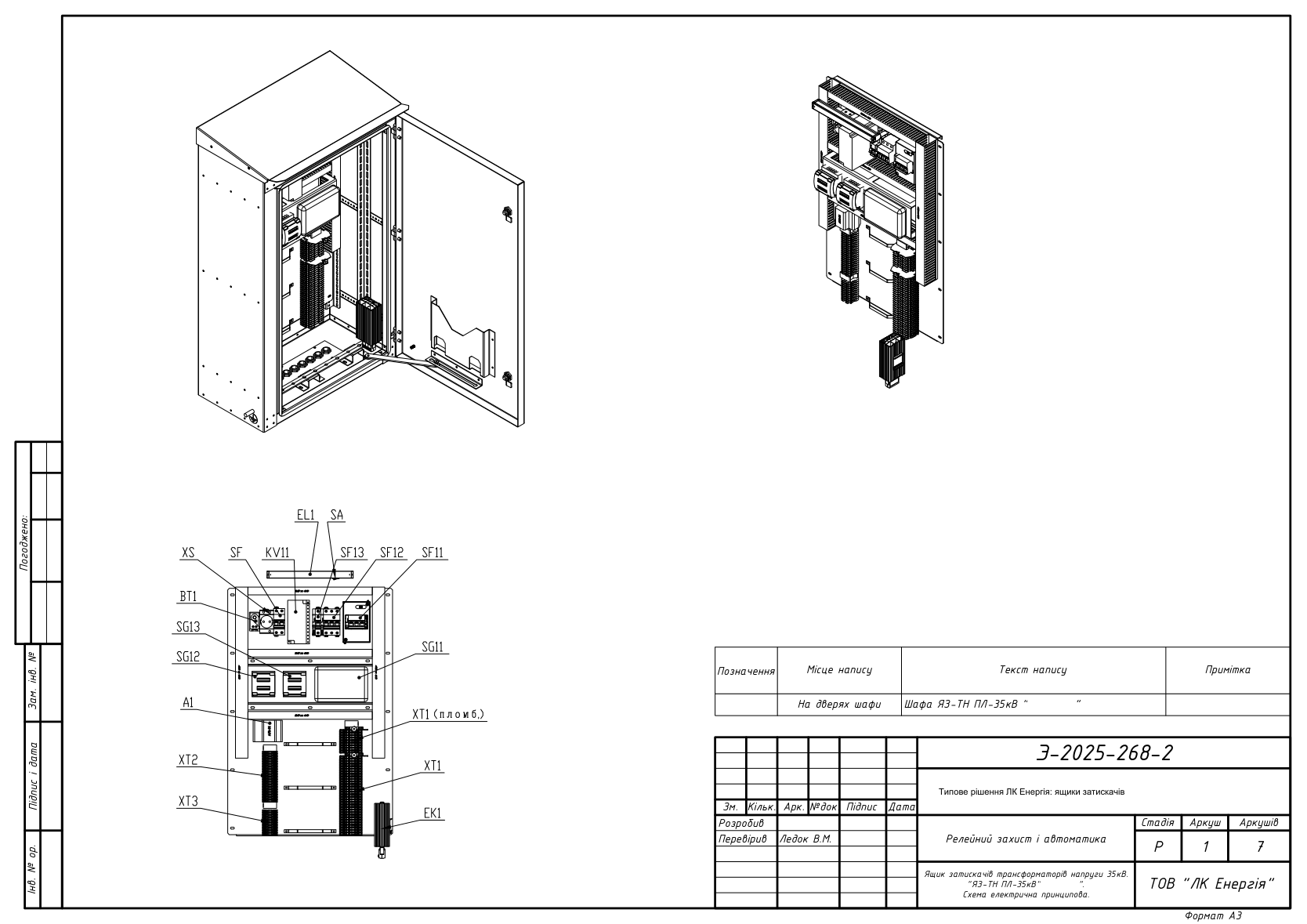

| 2 | ЯЗ-ТН 35 кВ — ящик затискачів трансформаторів напруги | Випробувальні блоки UTWE, контроль кіл обліку ЕЛ-11, місце під компенсатор ферорезонансу (7 арк.) | |

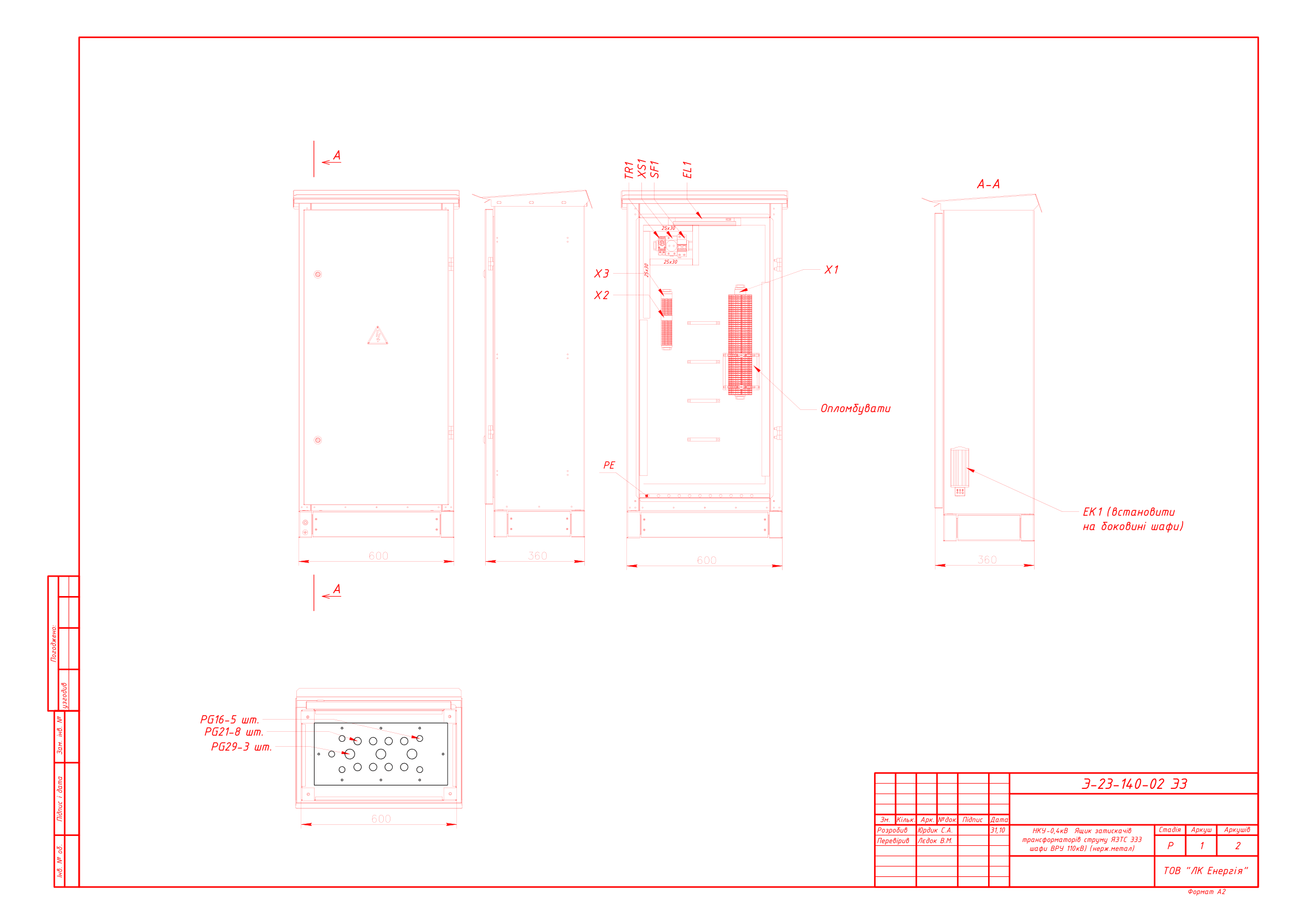

| 3 | ЯЗТС для шаф ВРУ (ОРУ) 110 і 220 кВ | Компонування корпусу (нерж. метал), струмові кола на клемах URTK 6, зона опломбування (4 арк.) | |

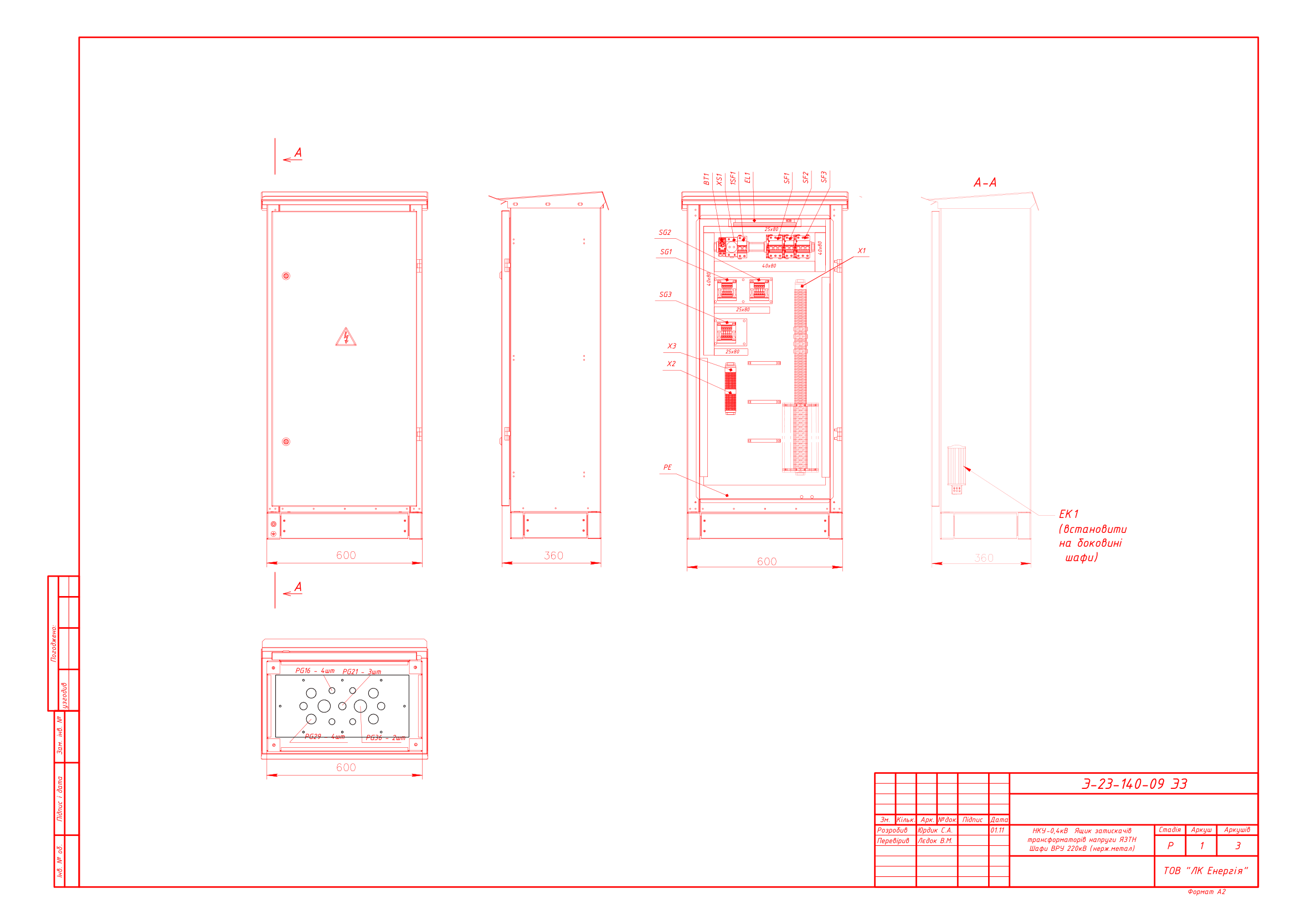

| 4 | ЯЗТН для шаф ВРУ (ОРУ) 220 кВ | Кола обліку та релейного захисту від ТН, випробувальні блоки UTWE, опломбування (3 арк.) | |

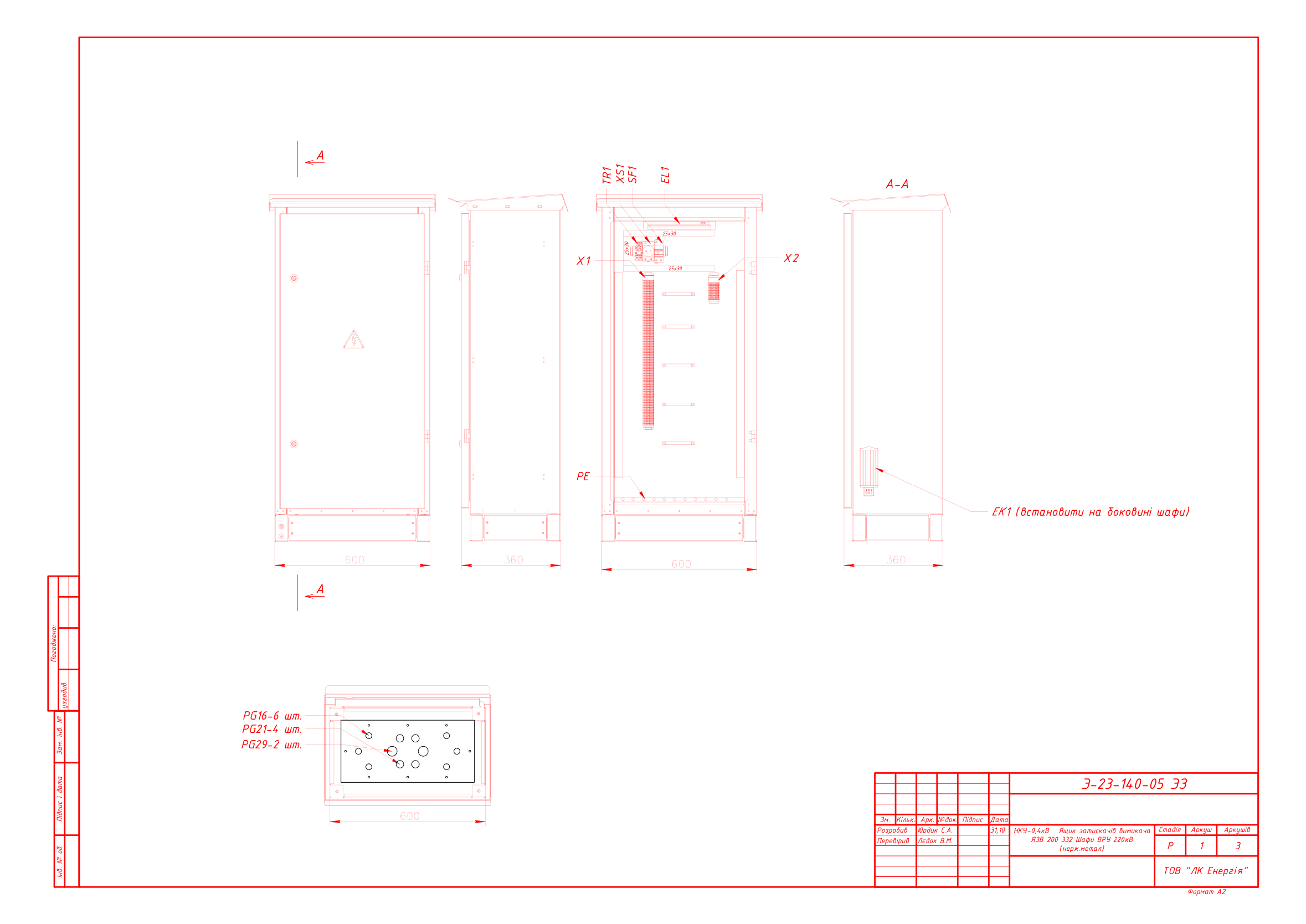

| 5 | ЯЗВ-200 — ящик затискачів вимикача (ВРУ 220 кВ) | Кола автоматики, сигналізації та оперативного блокування роз’єднувачів (3 арк.) |
Прев’ю
DWG-комплект після реєстрації
Повний DWG-комплект надаємо безкоштовно після реєстрації: ЯЗ-ТТ і ЯЗ-ТН 35 кВ зі схемами підключення груп ТТ/ТН, а також ЯЗТС, ЯЗТН і ЯЗВ-200 для шаф ВРУ 110/220 кВ у нержавіючому виконанні. Для реєстрації потрібні ім’я, телефон і e-mail.
Часті питання
Чим відрізняються ящики ЯЗТС, ЯЗТН і ЯЗВ?
ЯЗТС (на 35 кВ — ЯЗ-ТТ) збирає вторинні кола трансформаторів струму: вимірювальні клеми з розмикачами і тестовими гніздами, окрема зона опломбування кіл обліку. ЯЗТН (ЯЗ-ТН) — кола трансформаторів напруги: випробувальні блоки, автомати з контролем, реле справності кіл обліку. ЯЗВ — кола приводу вимикача, автоматики, сигналізації та оперативного блокування роз’єднувачів.
Чи можна використати це рішення у проєкті своєї ПС?
Так — як типове рішення-основу. Схеми відповідають реальним проєктам реконструкції підстанцій 2023–2025 років: шафи ВРУ 110/220 кВ у нержавіючому виконанні та приєднання 35 кВ. Прив’язку до об’єкта, кабельний журнал і відповідність чинним ПУЕ/ДСТУ забезпечує проєктувальник.
Як отримати DWG-файли?
Натисніть «Отримати DWG» у блоці «Файли рішення» вгорі сторінки й пройдіть коротку реєстрацію (ім’я, телефон і e-mail). Як саме ви отримаєте комплект, вказано в тому ж блоці.
Чи виготовляє ЛК Енерджи Груп ці ящики?
Так. Ящики затискачів — це НКУ-0,4 кВ власного виробництва в Одесі, зокрема в корпусах із нержавіючої сталі для зовнішньої установки на ОРУ. Дивіться також каталог обладнання.
Чи допоможете підібрати комплектацію під мій об’єкт?
Так, консультуємо проєктувальників: склад ящиків під конкретну схему ОРУ, класи точності ТТ/ТН, заповнення опитувальних листів — +38 067 104 94 91. Дивіться також: типове рішення КРУН 10 кВ, РП-10 кВ на комірках КСО.
