Ящики силові з рубильником типу ЯР, ЯРП, ЯПРП
Загальні відомості
Ящики силові з рубильником типу ЯР і ЯПР призначені для нечастих (не більше ніж шість разів на годину) комутацій у колах напругою 380/220 В трифазного змінного струму частотою 50 Гц із глухозаземленою нейтраллю.
Ящики силові з перемикачами типу ЯРП і ЯПРП призначені для нечастих ручних перемикань кіл напругою 380/220 В трифазного змінного струму частотою 50 Гц із глухозаземленою нейтраллю (основного і резервного вводів).
Ящики ЯРП і ЯПРП здійснюють також захист відхідних ліній від перевантажень і струмів короткого замикання.
Ящики призначені для встановлення на вертикальній площині. Номінальний режим роботи — тривалий.
Ступінь захисту за ДСТУ EN 60529:2018:
- при відкритих дверях — IP00;
- при закритих дверях — IP21 і IP54.
Кліматичне виконання У3 за ГОСТ 15150-69.
Ящики комплектуються: ввідний апарат — рубильник серії ВР32 або рубильник-перемикач серії ВР32; запобіжники на відхідних лініях — ПН-2 або ППН.
Основні технічні характеристики
| Тип ящика | Ном. струм, А | Тип ввідного апарата | Тип запобіжника | H, мм | L, мм | B, мм |
|---|---|---|---|---|---|---|
| ЯР-100 | 100 | ВР32-31 | — | 400 | 280 | 190 |
| ЯР-250 | 250 | ВР32-35 | — | 400 | 280 | 190 |
| ЯР-400 | 400 | ВР32-37 | — | 450 | 300 | 190 |
| ЯР-630 | 630 | ВР32-39 | — | 450 | 300 | 190 |
| ЯПР-100 | 100 | ВР32-31 перем. | — | 400 | 280 | 250 |
| ЯПР-250 | 250 | ВР32-35 перем. | — | 400 | 280 | 250 |
| ЯПР-400 | 400 | ВР32-37 перем. | — | 450 | 300 | 250 |
| ЯПР-630 | 630 | ВР32-39 перем. | — | 450 | 300 | 250 |
| ЯРП-100 | 100 | ВР32-31 | ПН-2-100 (ППН) | 450 | 280 | 190 |
| ЯРП-250 | 250 | ВР32-35 | ПН-2-250 (ППН) | 600 | 300 | 190 |
| ЯРП-400 | 400 | ВР32-37 | ПН-2-400 (ППН) | 900 | 400 | 250 |
| ЯРП-630 | 630 | ВР32-39 | ПН-2-630 (ППН) | 1000 | 450 | 250 |
| ЯПРП-100 | 100 | ВР32-31 перем. | ПН-2-100 (ППН) | 450 | 280 | 250 |
| ЯПРП-250 | 250 | ВР32-35 перем. | ПН-2-250 (ППН) | 600 | 300 | 250 |
| ЯПРП-400 | 400 | ВР32-37 перем. | ПН-2-400 (ППН) | 900 | 400 | 250 |
| ЯПРП-630 | 630 | ВР32-39 перем. | ПН-2-630 (ППН) | 1000 | 450 | 250 |
| ЯПР-2-250 | 2×250 | 2×ВР32-35 перем. | — | 700 | 750 | 250 |
| ЯПР-2-400 | 2×400 | 2×ВР32-37 перем. | — | 900 | 750 | 250 |
| ЯПРП-2-250 | 2×250 | 2×ВР32-35 перем. | ПН-2-250 (ППН) | 700 | 750 | 250 |
| ЯПРП-2-400 | 2×400 | 2×ВР32-37 перем. | ПН-2-400 (ППН) | 900 | 750 | 250 |
Ящики силові з рубильником (ЯР, ЯПР, ЯРП, ЯПРП) призначені для приймання та розподілу електроенергії напругою 380/220 В і захисту відхідних ліній запобіжниками. Окремої серійної лінійки «ЯР» LK Energy Group не виробляє: подібні вироби ми постачаємо як готову продукцію або інтегруємо функцію вводу/перемикання у складі власних ввідно-розподільних пристроїв (ВРП) — номінали та виконання підбираємо під ваше ТЗ.

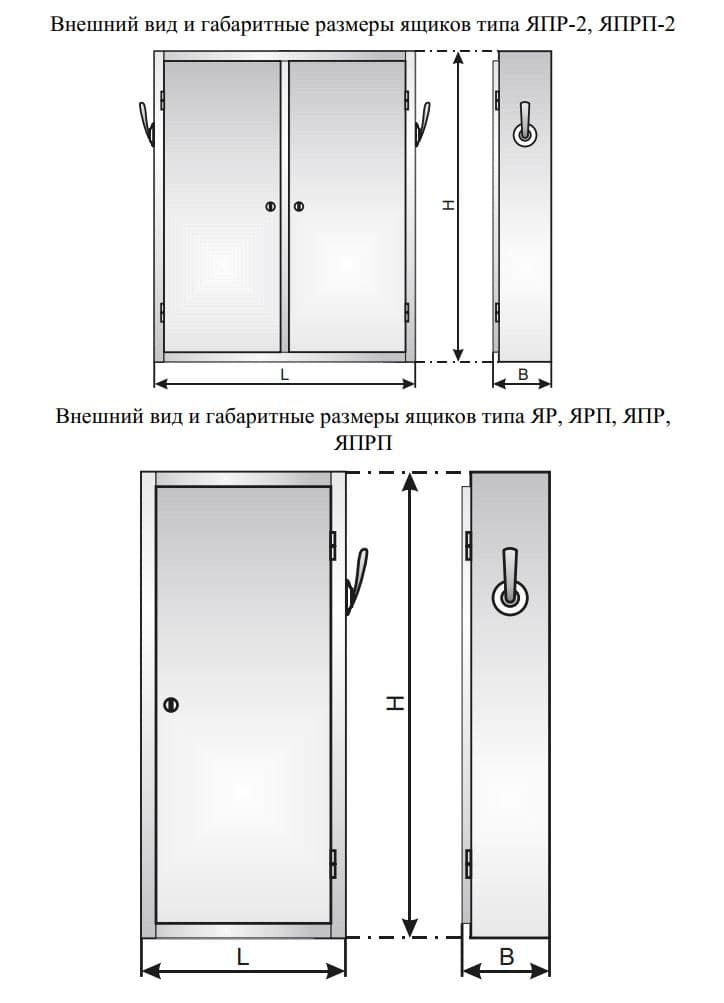

Габарити

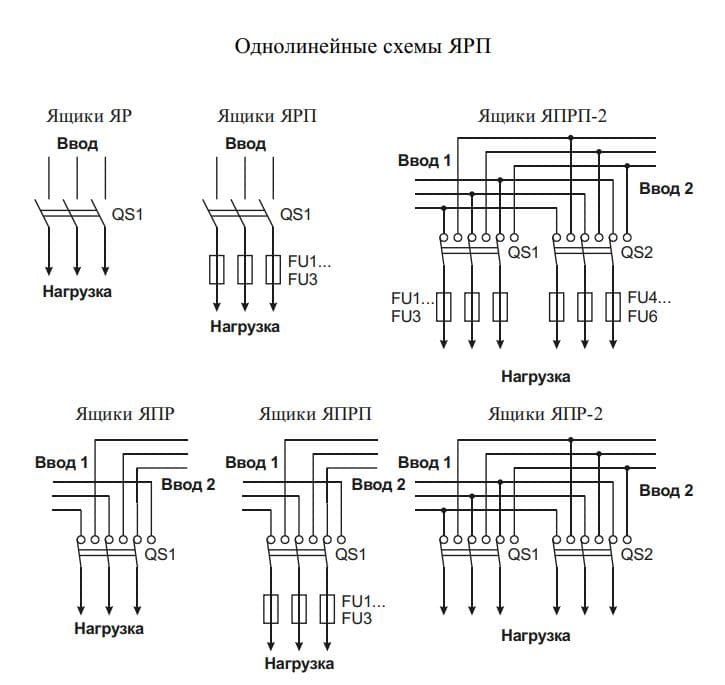

Сітка схем
Опис та призначення
Ящики силові з рубильником типу ЯР, ЯРП, ЯПРП — це апарати на 0,4 кВ (380/220 В, 50 Гц) для нечастих комутацій і ручного перемикання вводів у мережах із глухозаземленою нейтраллю; ЯРП/ЯПРП додатково захищають відхідні лінії запобіжниками. LK Energy Group (Одеса, з 2005) постачає такі вироби як готову продукцію або збирає функцію вводу/перемикання у складі власних ввідно-розподільних пристроїв (ВРП). Окремої серійної лінійки «ЯР» ми не виробляємо: номінали та виконання підбираємо під ваше ТЗ або інтегруємо в щит. Типовий приклад — рубильник-перемикач основний/резервний ввід на 250 А із запобіжниками ПН-2.
Часті запитання
Чи виробляє LK Energy Group ящики ЯР, ЯРП, ЯПР, ЯПРП як власну серійну продукцію?
Чим відрізняються ЯР, ЯРП, ЯПР та ЯПРП?
На яку напругу та струм розраховані ці ящики?
Як замовити та який строк?
