Ящики зі знижувальним трансформатором типу ЯТП
Загальні відомості
Ящики зі знижувальним трансформатором типу ЯТП призначені для живлення мереж освітлення змінного струму зниженою напругою 36 (12, 24) В потужністю не більше 250 ВА, а також для живлення переносних світильників і електроінструменту напругою 36 (12, 24) В змінного струму частотою 50 Гц.
Пристрої призначені для встановлення на вертикальній площині. Номінальний режим роботи — тривалий. Кліматичне виконання У3 за ГОСТ 15150-69. Ступінь захисту — IP20 за ДСТУ EN 60529:2018.
Ящики відповідають вимогам ДСТУ EN 61439-1 та ТУ У 27.1-40132794-003:2016.
Основні технічні характеристики
| Код основного розміру оболонки та умовне найменування | Сумарний тривало допустимий струм навантаження, А | Номінальна напруга понижувального трансформатора, В | Номінальна потужність, ВА | Кількість сальників для ущільнення кабелю, шт. |
|---|---|---|---|---|
| 610 ЯТП 0,25-12 | 18,9 | 220/12 | 250 | 2 |
| 610 ЯТП 0,25-24 | 9,5 | 220/24 | 250 | 2 |
| 610 ЯТП 0,25-36 | 6,3 | 220/36 | 250 | 2 |
| 610 ЯТП 0,25-42 | 5,5 | 220/42 | 250 | 2 |

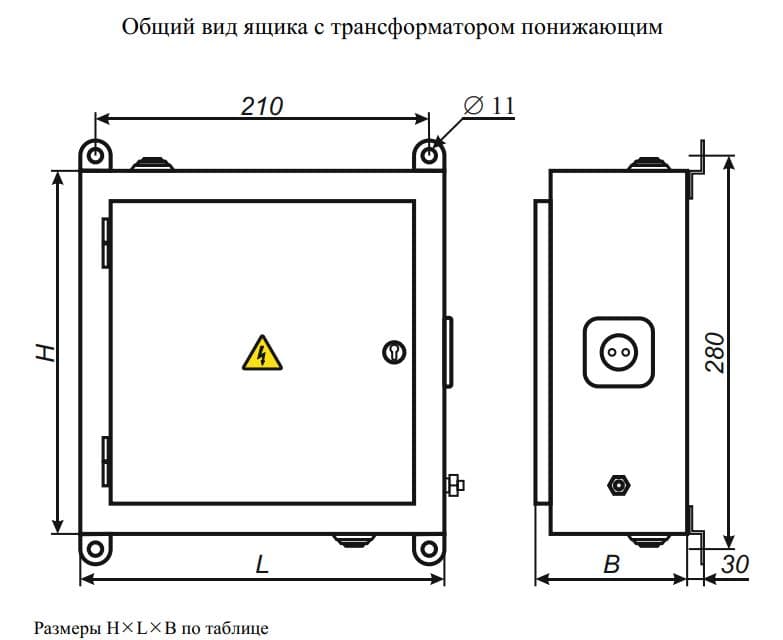

Габарити

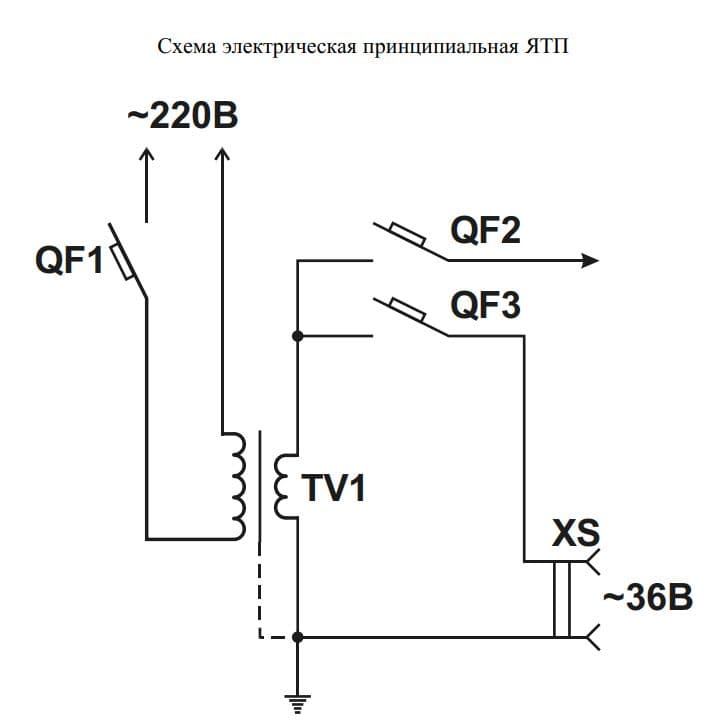

Сітка схем
Опис та призначення
Ящик ЯТП — це готовий пристрій зі знижувальним трансформатором класу напруги 0,4 кВ, який перетворює мережеві 220 В на безпечну напругу 12, 24, 36 або 42 В для освітлення та переносного електроінструменту у вологих і небезпечних місцях (підвали, оглядові ями, котельні, цехи). Випускаємо різні номінали, але базовий і найбільш ходовий — на 250 ВА. До складу входять корпус, однофазний трансформатор (тип ОСО), ввідний та лінійний автомати і розетка для переноски. LK Energy — виробник щитового обладнання з Одеси (з 2005); найчастіше постачаємо готові вироби зі складу або під замовлення за ТЗ.
Часті запитання
Для чого потрібен ящик ЯТП і де його встановлюють?
Який номінал потужності обрати?
Яку напругу на виході вибрати: 12, 24, 36 чи 42 В?
Що входить у комплектацію і це готовий виріб?
Яким стандартам відповідає ЯТП?
