Оборудование на напряжение 35 кВ

КРУ-Э-35, открытые распределительные устройства ОРУ-35, комплектные подстанции 35/10(6) кВ, шкафы релейной защиты и общеподстанционные пункты управления. Серийно этот класс не выпускается: каждый шкаф собирается под техническое задание и однолинейную схему объекта.

Сколько стоит

Цены ориентировочные, не являются публичной офертой.

ОРУ, ЗРУ, КРУ — что есть что

• ОРУ — открытое распределительное устройство: оборудование стоит под открытым небом на

металлических каркасах. Так выполнено большинство подстанций 35 кВ и выше.

• ЗРУ — закрытое: то же самое, но в помещении.
• КРУ-35 — комплектное решение в металлической оболочке для ЗРУ-35 кВ и для РУ-35 в составе

КТПБ.

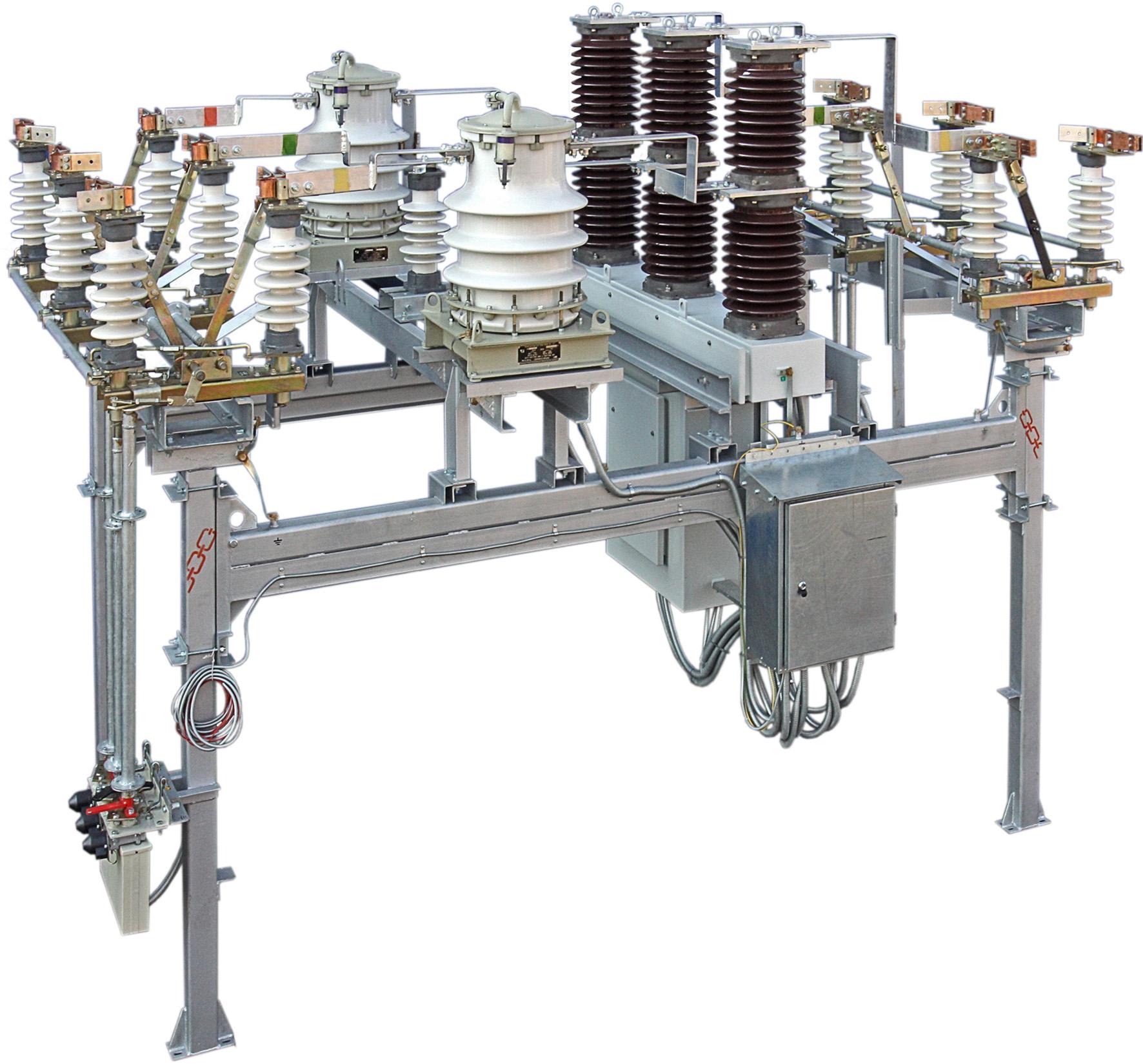

ОРУ-35 собирается из унифицированных транспортабельных блоков заводского изготовления: несущий металлический каркас со смонтированным высоковольтным оборудованием (выключатель, разъединители, трансформаторы тока, ошиновка), жесткие и гибкие перемычки и отпайки, кабельные конструкции. Сочетанием блоков формируется исполнение под конкретную однолинейную схему. Релейная аппаратура в блоке не устанавливается — она в шкафах РЗА или в ОПУ.

КРУ-Э-35 применяется в РУ-35 кВ в составе КТПБ 110/35/6(10) кВ и в отдельных ЗРУ-35 кВ. Каждый шкаф несет аппаратуру одного присоединения к сборным шинам. Коммутация только вакуумная, элегазовая (SF6) изоляция не применяется.

ОПУ — общеподстанционный пункт управления: комплекс шкафов и панелей, реализующих релейную защиту, автоматику, сигнализацию, телемеханику, электромагнитные блокировки и управление коммутационными аппаратами подстанции. От одного шкафа до полного комплекса; по заказу поставляется вместе с модульным зданием.

Подстанция 35/10 кВ как объект

Состав работы: ОРУ или ЗРУ на 35 кВ · силовые трансформаторы 35/10(6) · РУ-10(6) кВ на КСО, КРУ или КРУН · собственные нужды 0,4 кВ · ОПУ с релейной защитой и телемеханикой · строительная часть.

Работаем в обоих форматах — выбирает заказчик. Нужно только оборудование — изготовим подстанцию 35/10 кВ под вашу схему: ОРУ или КРУ-Э-35, РУ-10(6), шкафы РЗА, ОПУ. Нужно под ключ — сделаем от проекта до пусконаладки: проектирование высоковольтной части, изготовление, монтаж и пусконаладка.

Технические условия на присоединение облэнерго выдает владельцу объекта — мы сопровождаем процесс от исходных данных и проекта до испытаний и ввода в эксплуатацию. Конкретный объем и границы ответственности фиксируются договором.

Реализованный объект — строительство ПС 35/10 кВ для тепличного комплекса; шкафы РЗА и АЧР для подстанции 35 кВ.

Для солнечных станций

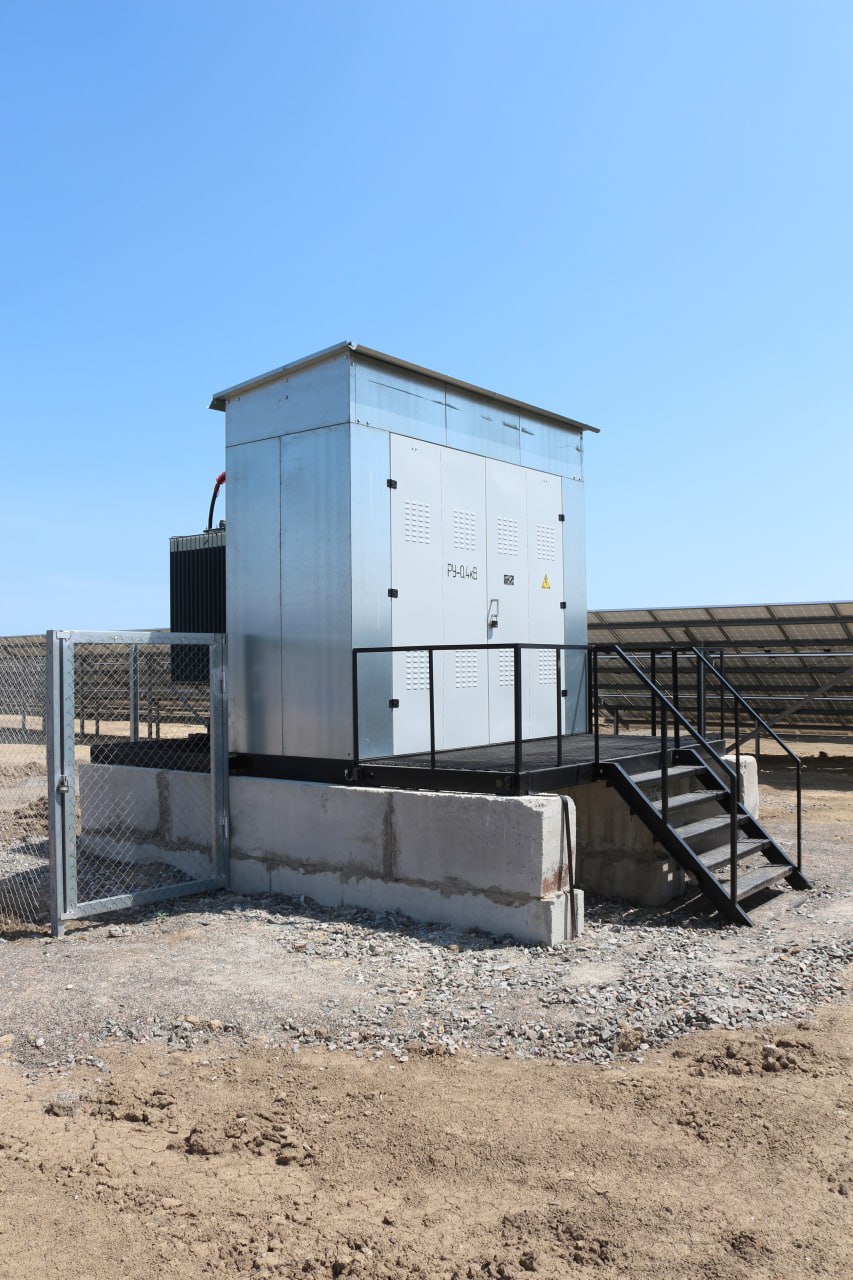

Подстанция 35/10 кВ — это то, через что станция выдает мощность в сеть. Делаем подстанционную и щитовую часть таких объектов; пример — солнечная станция 4,95 МВт с накопителем.

Гарантия

2 года на оборудование собственного производства, в отдельных случаях 5 лет по договоренности; на металлоконструкции — 10 лет.

Частые вопросы

Как расшифровывается ОРУ и чем оно отличается от ЗРУ? ОРУ — открытое распределительное устройство, оборудование под открытым небом. ЗРУ — закрытое, в помещении. Выбор зависит от площадки, климата и требований к обслуживанию.

Делаете КСО на 35 кВ? Серийно нет: КСО-Э выпускаем на 6 и 10 кВ. На 35 кВ решения другие — КРУ-Э-35 или ОРУ-35.

Что входит в поставку ОРУ-35? Транспортабельные блоки с высоковольтным оборудованием, ошиновка, перемычки и отпайки, кабельные конструкции. Релейная аппаратура — отдельно.

Это серийное оборудование? Нет, класс 35 кВ делаем под заказ: состав блоков, схема, номинальные токи и токи стойкости определяются проектом и техническим заданием.

Вы делаете подстанцию под ключ или только оборудование? И так, и так — выбирает заказчик. Можем изготовить оборудование под готовую схему, а можем взять объект от проектирования высоковольтной части до пусконаладки.

Ставите элегазовую аппаратуру? Нет, только вакуумную коммутацию.

Срок изготовления? Зависит от проекта. Срок согласовываем после спецификации.
