Обладнання 35 кВ: КРУ-Е-35, ОРУ-35, КТПБ

Перший екран

Обладнання на напругу 35 кВ

КРУ-Е-35, відкриті розподільчі пристрої ОРУ-35, комплектні підстанції 35/10(6) кВ, шафи релейного захисту та загальнопідстанційні пункти управління. Виготовляємо під проєкт: серійно цей клас не випускається, кожна шафа збирається за технічним завданням і однолінійною схемою.

Розрахувати підстанцію 35/10 за схемою Підібрати обладнання 35 кВ Отримати КП

Що ми виготовляємо

Виріб	Виконання	Орієнтовна ціна
ОРУ-35 (ВРП)	відкритий розподільчий пристрій з уніфікованих транспортабельних блоків	від 300 000 грн
КРУ-Е-35	комплектний розподільчий пристрій 35 кВ, під замовлення за ТЗ	від 600 000 грн
КТПБ, КТБМ на 35 кВ	комплектні підстанції під замовлення	під проєкт
Підстанція 35/10(6) кВ	обладнання під вашу схему або під ключ: проєктування ВВ-частини, виготовлення, монтаж, пусконалагодження	під проєкт
КРПЗ	модульна будівля для розміщення обладнання	за запитом
ОПУ, шафи РЗА	релейний захист, автоматика, сигналізація, телемеханіка, керування	за запитом

Ціни орієнтовні, не є публічною офертою.

Порахувати підстанцію 35/10 під ваш об'єкт

ОРУ, ВРП, ЗРУ — що є що

ОРУ (українською ВРП) — відкритий розподільчий пристрій: обладнання стоїть просто неба

на металевих каркасах. Так робиться більшість підстанцій 35 кВ і вище.

ЗРУ — закритий розподільчий пристрій: те саме, але в приміщенні.
КРУ-35 — комплектне рішення в металевій оболонці для ЗРУ-35 кВ і для РУ-35 у складі КТПБ.

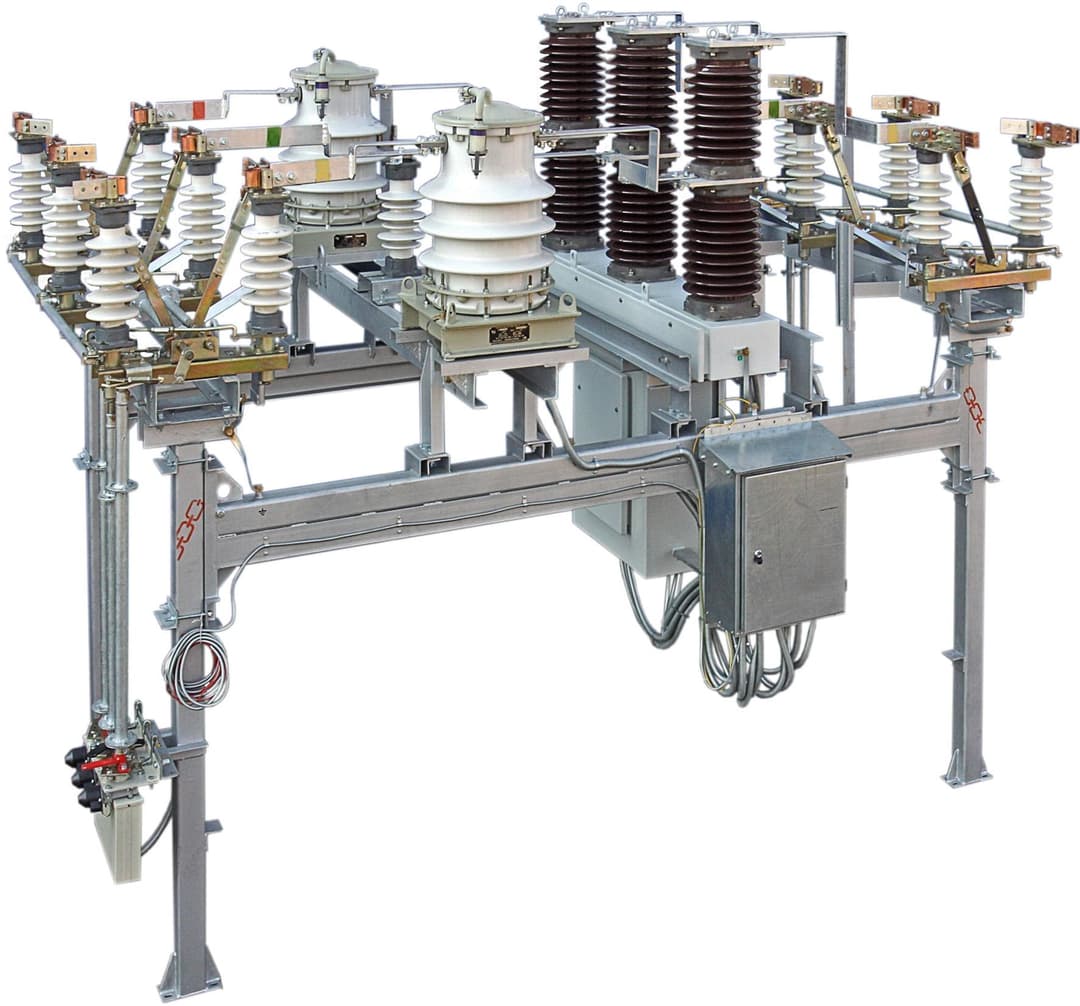

ОРУ-35 ми збираємо з уніфікованих транспортабельних блоків заводського виготовлення: несучий металевий каркас із змонтованим високовольтним обладнанням (вимикач, роз'єднувачі, трансформатори струму, ошиновка), жорсткі й гнучкі перемички та відпайки, кабельні конструкції. Поєднанням блоків формується виконання під конкретну однолінійну схему. Релейна апаратура в блоці не встановлюється — вона живе в шафах РЗА або в ОПУ.

КРУ-Е-35 застосовується в РУ-35 кВ у складі КТПБ 110/35/6(10) кВ і в окремих ЗРУ-35 кВ. Кожна шафа несе апаратуру одного приєднання до збірних шин. Комутація лише вакуумна, елегазова (SF6) ізоляція не застосовується.

ОПУ — загальнопідстанційний пункт управління: комплекс шаф і панелей, що реалізують релейний захист, автоматику, сигналізацію, телемеханіку, електромагнітні блокування та керування комутаційними апаратами підстанції. Може бути від однієї шафи до повного комплексу; на замовлення постачається разом із модульною будівлею.

Підстанція 35/10 кВ як об'єкт

Коли мова про підстанцію цілком, склад роботи виглядає так: ОРУ або ЗРУ на 35 кВ · силові трансформатори 35/10(6) · РУ-10(6) кВ на КСО, КРУ або КРУН · власні потреби 0,4 кВ · ОПУ з релейним захистом і телемеханікою · будівельна частина.

Працюємо в обох форматах — вибирає замовник. Потрібне лише обладнання — виготовимо підстанцію 35/10 кВ під вашу схему: ОРУ або КРУ-Е-35, РУ-10(6), шафи РЗА, ОПУ. Потрібно під ключ — зробимо від проєкту до пусконалагодження: проєктування високовольтної частини, виготовлення, монтаж і пусконалагодження.

Технічні умови на приєднання обленерго видає власнику об'єкта — ми супроводжуємо процес від вихідних даних і проєкту до випробувань і введення в експлуатацію. Конкретний обсяг і межі відповідальності фіксуються договором.

Реалізований об'єкт: будівництво ПС 35/10 кВ для тепличного комплексу — /lk/proekty/stroitelstvo-ps-35-10-kv-dlya-teplichnogo-kompleksa-ua. Шафи РЗА для підстанції 35 кВ: /lk/proekty/shafy-rza-achr-pidstantsiia-35, /lk/proekty/shafy-rza-opu-35-10.

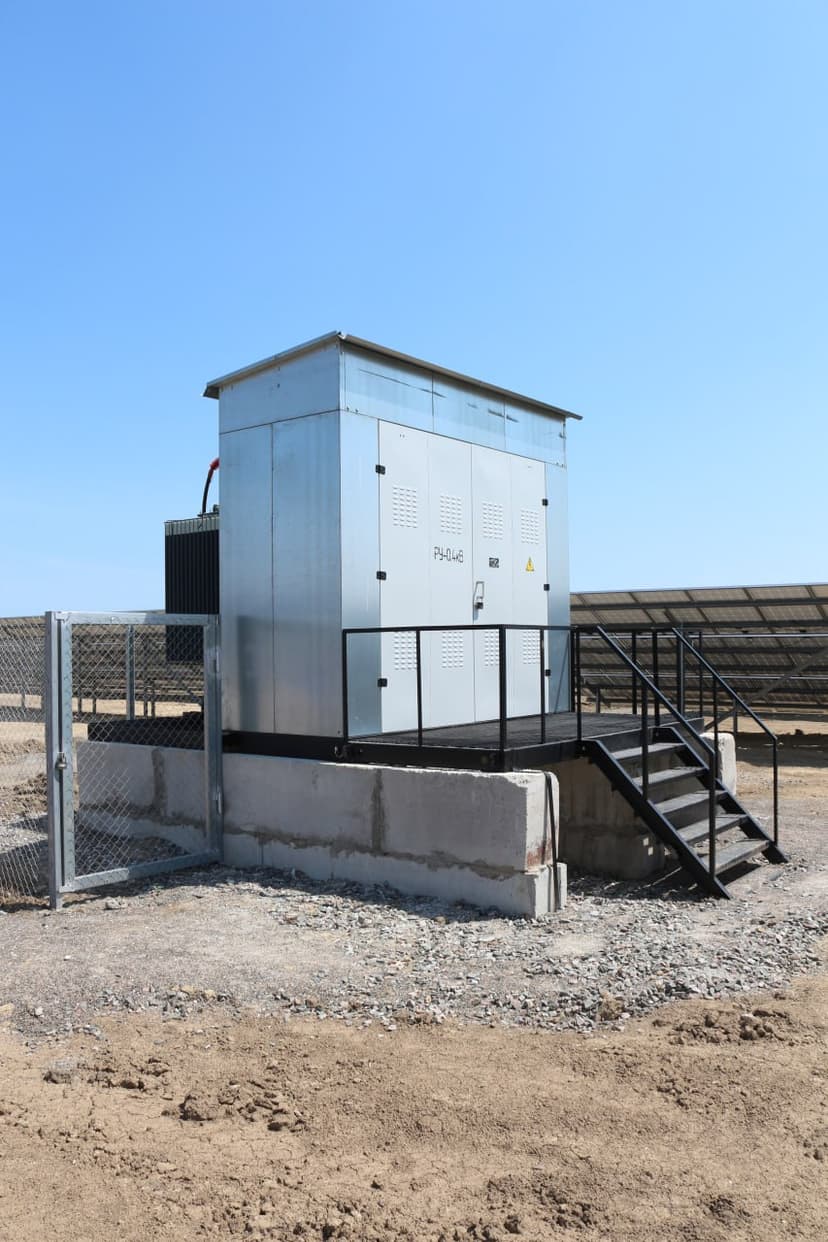

Для сонячних станцій

Підстанція 35/10 кВ — це те, через що станція видає потужність у мережу. Ми робимо підстанційну й щитову частину таких об'єктів; приклад — сонячна станція 4,95 МВт з накопичувачем: /lk/proekty/ses-4-95-mvt-bess. Розділ про СЕС — /lk/ses.

Гарантія

2 роки на обладнання власного виробництва, у окремих випадках 5 років за домовленістю; на металоконструкції — 10 років.

Питання, які ставлять найчастіше

Як розшифровується ОРУ і чим воно відрізняється від ЗРУ? ОРУ — відкритий розподільчий пристрій, обладнання стоїть просто неба. ЗРУ — закритий, у приміщенні. Вибір залежить від майданчика, клімату й вимог до обслуговування.

Ви робите КСО на 35 кВ? Серійно ні: КСО-Е ми випускаємо на 6 і 10 кВ. На 35 кВ рішення інші — КРУ-Е-35 або ОРУ-35.

Що входить у поставку ОРУ-35? Транспортабельні блоки з високовольтним обладнанням, ошиновка, перемички й відпайки, кабельні конструкції. Релейна апаратура — окремо, у шафах РЗА або ОПУ.

Серійне це обладнання чи ні? Ні. Клас 35 кВ ми робимо під замовлення: склад блоків, схема, номінальні струми й струми стійкості визначаються проєктом і технічним завданням.

Ви робите підстанцію під ключ чи тільки обладнання? І так, і так — обирає замовник. Можемо виготовити обладнання під готову схему, а можемо взяти об'єкт від проєктування високовольтної частини до пусконалагодження.

Ви ставите елегазову апаратуру? Ні, тільки вакуумну комутацію.

Строк виготовлення? Залежить від проєкту. Строк узгоджуємо після специфікації.
